语音通信中终端上的时延(latency)及减小方法与Jitter Buffer设计与实现
原文出处：语音通信中终端上的时延(latency)及减小方法
时延是语音通信中的一个重要指标，当端到端(end2end)的时延（即one-way-delay,单向时延）低于150Ms时人感觉不到，当端到端的时延超过150Ms且小于450Ms时人能感受到但能忍受不影响通话交流，当端到端的时延大于1000Ms时严重影响通话交流，用户体验很差。同时时延也是语音方案过认证的必选项，超过了规定值这个方案是过不了认证的。今天我们就讲讲时延是怎么产生的以及怎么样在通信终端上减小时延。
1 时延产生

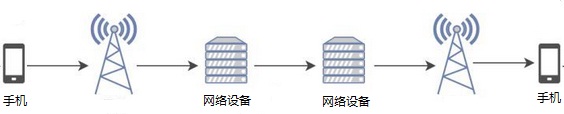

下图是语音从采集到播放的传输过程。
从上图看出，传输过程包括三部分，一是从发送端采集到语音数据处理后发送到网络设备，二是网络设备之间传送，三是从网络设备发送给接收端并播放出来。每个过程都会产生时延，总体可以分为三类。一是通信终端上引入的时延，这时本文要讲的重点，后面具体讲。二是通信终端和网络设备之间的时延，包括采集终端到网络设备的延时和网络设备到播放设备的延时。三是网络设备之间的时延。二和三属于网络设备引入的延时，本文不讨论。
现在我们具体看通信终端上引入的时延，它在发送端（或者叫上行/TX）和接收端（或者叫下行/RX）都有。在发送端主要包括声音的采集引入的延时、前处理算法引入的延时和编码算法引入的时延。声音采集时通常5Ms或者10Ms从采集DMA中取一次语音数据，但是编码时多数codec要求的一帧是20Ms（比如AMR-WB），这两者之间不匹配，就要求采集到的数据放在buffer里缓一段时间，等到帧长时再取出来去编码，这就引入了时延。以一帧20Ms为例，就会引入20Ms的延时。前处理算法主要有AEC、ANS、AGC，这些算法都会引入延时，这跟滤波器的阶数有关，阶数越多，延时越大。编码算法同前处理算法一样也引入了延时。在接收端主要包括端网络延时、解码算法延时、后处理算法延时和播放延时。端网络延时主要出现在解码之前的jitter buffer内，如果有抗丢包处理（例如FEC）延时还会增加（有FEC增加延时的原因是要等接收到的包到指定个数才能做FEC解码还原出原始包，用FEC抗丢包的原理我在前面的文章（语音通信中提高音质的方法）中写过）。解码和后处理算法和发送端的编码前处理类似有延时。播放前为了保持播放的流畅性会在语音数据进播放DMA前加一级buffer，这也引入了延时。
2 时延测量
时延是过认证的必选项。对于语音通信解决方案来说，先得让时延低于认证指定的值，然后再看有没有减小的可能。如可以将时延做到更小，则是该方案的亮点。要测量时延就得在实验室搭建一个理想的端到端的语音通信系统（理想是指网络几乎不引入时延），同时两端均采用该语音方案，这样就可以用仪器测出端到端的延时了。测时延时，仪器上显示的时延是一个平均值，等通话时长达到一定值后就会稳定下来。拿它跟认证指定的值比较，如果大于指定值，认证是过不了的，先要减小时延让它低于指定值。如果低于指定值，则说明该方案有一个好的起点，可以继续减小让其成为亮点。
用仪器测出来的单向时延大体上应该是终端上各个模块引入的时延之和。要减小时延首先得搞清楚是哪个模块引入的时延较大。有些模块引入的时延是已知固定的，且不能减少，比如信号处理算法模块。有些模块引入的时延是未知的，我们就需要去测量这个模块引入的时延具体是多少。做这些前需要对该语音通信方案的软件架构熟悉，知道方案中有几个（除了信号处理算法模块外）引入时延的点。这种时延通常是对buffer的存取引入的时间差，该怎么测出时延值呢？我一般用如下的方法：当把语音数据放进buffer时记下当时的时间t1，保存在这段数据开始的地方（虽然破坏了语音数据，不过没关系，我们只是用来测延时，是一种手段，不关心语音质量），当从buffer中取出这段语音数据时，再记录下时间t2，将t2减去保存在数据中的t1就得到本次存取引入的延时。统计非常多次（我通常用一万次）再算平均值，就可以得到这个点引入的时延了。下面举例说明。有一块可以存5帧（每帧20Ms）的buffer，某一帧语音数据放在第三帧处。放时的时间是158120毫秒，将这个值放在放这段数据开始的地方。将这段数据从buffer里取出来时的时间是158180秒，可以算出本次延时是60Ms（158180-158120=60），统计10000次，算出延时总和，再除以10000，得到延时平均值是58Ms。所以这个点引入的时延是58Ms。
3 时延的减小方法
知道了各个点引入的时延大小，下面就要看怎么减小时延了。这里的减小是指能减小的，有些是不能减小的，比如codec引入的时延。我用过的方法主要有以下两种。
1）用减小缓冲深度来减小时延
这种方法说白了就是让语音数据在buffer里呆的时间短些，比如以前在buffer里有了3帧（假设每帧20Ms）语音数据才会从buffer中取出给下一模块，这样平均就会引入60Ms的时延。如果将3帧改为2 帧，则平均引入的时延就降为40Ms，这样就减少了20Ms的时延。不过用这种方法是有条件的，要确保语音质量不下降。改了后要用仪器测，如果长时测试下语音质量不下降就说明这个改后的值是可以接受的。经过试验后找到一个可以接受的缓冲深度的最小的值，就把这个值用在方案中。
2）用加速信号处理算法来减少时延
音频信号处理中有个算法叫加速，它是对PCM信号进行处理，在不丢失语音信息的前提下把时长减小，它的原理是WSOLA。比如原PCM数据时长是5秒，经过加速处理后变成了4秒，人听上去信息没丢失，但是语速变快了。如果在buffer中待播放的PCM数据较长，肯定延时较大，可以通过这种加速算法把要播放的数据处理一下，变成短时长的PCM数据，这样就可以减小延时了。我第一次做voice engine的时候，除了减小buffer缓冲深度没有其他好的方法来减小延时。后来做了语音加速播放的功能（具体见我前面的文章：音频处理之语音加速播放），觉得可以用这个算法来减小延时。可是当时事情非常多，再加上要做到延时减小了但同时也要让听者感觉不到在加速播放还有很多细节工作要做，也就没做成。随着webRTC风靡音视频开发圈，我也开始关注。了解到其中的netEQ就有用加速算法来减小延时的功能，看来英雄所见略同啊。哈哈。同时我也感觉到要多做东西，见多才能识广呀，说不定结合以前做过的东西就能得到解决问题的好的思路呢。当然加速减少延时功能只是netEQ的一部分。netEQ主要是解决网络抖动延时丢包等问题来提高语音质量的，可以说说目前公开的处理此类问题的最佳方案了。从下篇开始，我将花几篇文章来详细的讲讲netEQ。netEQ是webRTC中音频相关的两大核心技术之一（另一个是前后处理，有AEC/ANS/AGC等），很值得研究。
在语音通信中Jitter Buffer（下面简称JB）是接收侧一个非常重要的模块，它是决定音质的重要因素之一。一方面它会把收到的乱序的语音包排好序放在buffer里正确的位置上，另一方面它把接收到的语音包放在buffer中缓冲一些时间使播放的更平滑从而获得更好的语音质量。下图是JB在接收侧软件框图中的位置。
从上图可以看出，从网络上收到的语音包会放在JB里（这个操作叫做PUT），在需要的时候便从JB里取出来（这个操作叫做GET）解码直到播放出来。JB有两种模式：adaptive（自适应的）和fixed（固定的）。Adaptive是指buffer的大小可以根据网络环境的状况自适应的调整；fixed是指buffer的大小固定不变。自适应的模式实现难度大，要求高，fixed相对简单，现在基本上都用adaptive的模式。JB在生命周期里也有两种状态：prefetching（预存取）和processing（处理中），只有在processing时才能从JB中取到语音帧。初始化时把状态置成prefetching，当在JB中的语音包个数达到指定的值时便把状态切到processing。如果从JB里取不到语音帧了，它将又回到prefetching。等buffer里语音包个数达到指定值时又重新回到processing状态。

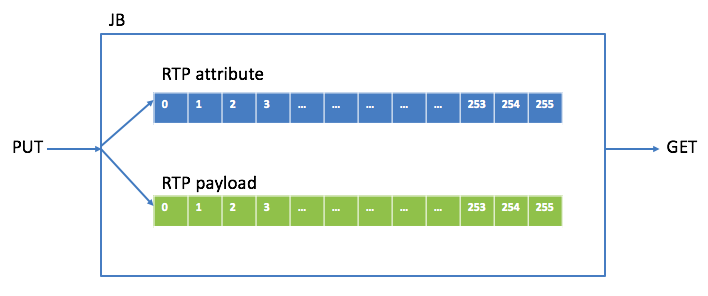

首先看PUT操作。RTP包有包头和负载（payload），为了便于处理，将包头和payload在buffer中分开保存，保存包头中相关属性的叫attribute buffer，保存payload的叫payload buffer。下图是JB里存RTP包的buffer关系图：
要明确哪几种类型的RTP包会被PUT进JB，我最初设计JB时类型有G711/G722/G729/SID(静音包)/RFC2833（DTMF包）。G711/G722十毫秒payload是80个字节，G729十毫秒payload是10个字节，当VAD使能时十毫秒payload是2个字节（G729 VAD是内置的）或0个字节（DTX），一个SID包payload是1个或11个字节，一个RFC2833包payload是4个字节，明确这些是为了确定payload buffer中一个block的大小（取这些类型中最大的，80个字节），attribute buffer中一个block的大小是固定的，即要保存的属性的个数（这些属性主要用于控制payload的存放和读取，有media type(G711/G722/G729/SID/RFC2833)，sequence number，timestamp，ssrc，payload size，相对应的存放payload的buffer block指针等。每个RTP的包头占一个attribute buffer block，但每个RTP的payload有可能占几个payload buffer block，这跟media type 和packet time有关，例如一个packet time为20ms的G711包，就需要两个payload buffer block，attribute buffer block和payload buffer block之间有一个映射关系。将attribute buffer block和payload buffer block个数都定为256（index从0到255，设定256是为了早到的包绝不会把前面的包给覆盖掉，如果block个数小了则有可能），这样JB里最少可以存2560ms的语音数据。
至于JB里最多能放多少个包（即容量capacity），这取决于media type和packet time。如果media type是G711/G722，capacity = 256*10/packet time，例如当packet time为20ms时，capacity是128，即最多放128个包。这样attribute buffer和payload buffer的映射关系如下图：
如果media type是G729，考虑到packet time 通常不会超过160ms, 就设定一个G7299包的payload占2个block（160个字节，一般是存不满的），这样capacity就是128（256/2）。至于SID和RFC2833包，payload只有几个字节，为了处理简单，它们的payload占几个block是跟着语音包走的，比如一个20ms的G711语音包payload占2个block，SID包和RFC2833包的payload也会占2个block。

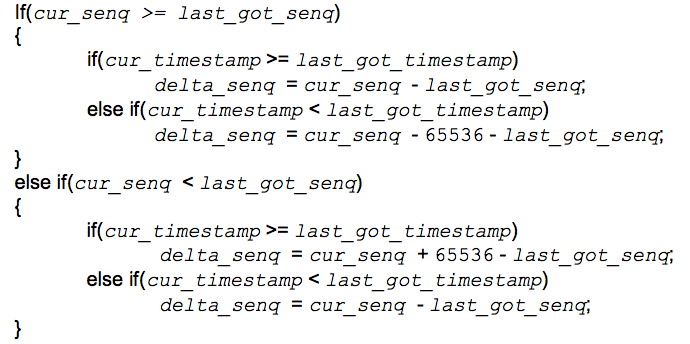

从网络上来的RTP包有可能是乱序的，PUT操作要把这些乱序的包（attribute & payload）放在buffer里正确的block里，这主要依靠attribute里的sequence number和timestamp做判断。RTP协议里sequence number数据类型是unsigned short，范围是0~65535，就存在从65535到0的转换，这增加了复杂度。对于收到的RTP包，首先要看它是否来的太迟（相对于上一个已经取出的包），太迟了就要把这个包主动丢弃掉。设上一个已经取出的包的sequence number为 last_got_senq，timestamp为last_got_timestamp，当前收到的将要放的包的sequence number为 cur_senq，timestamp为cur_timestamp，当前包的sequence number与上一个取走的sequence number的gap为delta_senq，则delta_senq可以根据下面的逻辑关系得到。
如果delta_senq小于1，就可以认为这个包来的太迟，就要主动丢弃掉。由于我们的buffer足够大（256个block），如果包早到了也会被放到对应的position上，不会把相应位置上的还没取走的覆盖掉。

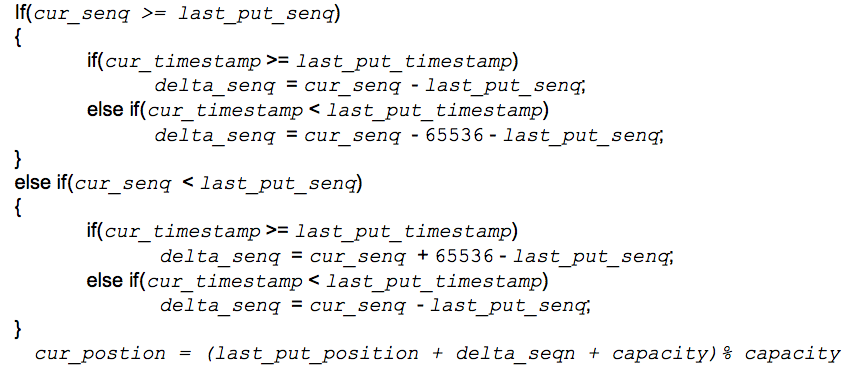

接下来看怎么把包放到正确的位置上。对于收到的第一个包，它的位置（position，范围是0 ~ capacity-1）是sequence number % capacity。后面的包放的position依赖于它上一个已放好的包的position。设上一个已放好的包的sequence number为last_put_senq，timestamp为last_put_timestamp，position为last_put_position，当前收到的将要放的包的sequence number为cur_senq，timestamp 为cur_timestamp，position为cur_position，当前的包的sequence number与上一个放好的sequence number的gap为delta_senq，则cur_position可以根据下面的逻辑关系得到。
得到了当前包的position后就可以把包头里的timestamp等放到相应的attribute buffer block里了，payload根据算好的占几个block放到相应的那几个block上（有可能填不满block，不过没关系，取payload时是根据index取的）。如果放进对应block时发现里面已经有包了并且sequence number一样，说明这个包是重复包，就要把这个包主动丢弃掉。
再来看GET操作。每次从JB里不是取一个包，而是取1帧（能编解码的最小单位，通常是10ms，也有例外，比如AMR-WB是20ms），这主要是因为播放loop是10ms一次（每次都是取一帧语音数据播放）。取时总是从head上取，开始时head为第一个放进JB的包的position，每取完一个包（几帧）后head就会向后移一个位置。如果到某个位置时它的block里没有包，就说明这个包丢了，这时取出的就是payload大小就是0，告诉后续的decoder要做PLC。不同类型的包取法不一样，下面分别加以介绍。
对于G711/G722，每次从payload buffer里取10ms数据（一个block, 80个字节），一个包取完后取下一个包。对于G729，每次从payload buffer里取10ms数据（10个字节或2个字节（VAD使能后的静音payload）或0个字节（DTX）），一个包取完后取下一个包。至于VAD使能后取10个字节还是2个字节还是0个字节，要取决于当前包以及上一包的payloadsize。这处理好能显著提高G7229 VAD使能场景下的语音质量MOS值。以packet time为20ms为例，如果上一个包的payload size是20个字节，当前包的payload size是12个字节，在取时前10ms取10个字节，后10ms取2个字节。如果上一个包的payload size是12个字节，当前包的payload size是10个字节，在取时前10ms取0个字节（DTX），后10ms取10个字节。
对于SID包，每次都是从当前包中取相同的payload一直到发现JB里这个SID包后面又有包并且timestamp又大于等于这个包的timestamp，下一次就会从这个新包里取payload。对于RFC2833包，包里有个duration attribute，当前RFC2833包和上一个RFC2833包的duration相减再除以80就是当前包的packet time，根据这算是从这个包里取得次数，次数到后就从下一个包取。
上面说过现在JB一般都是用adaptive的mode，即buffer size（缓存包的个数）根据网络环境自适应的调整大小。那怎么来实现呢？JB初始化时会设定一个缓存包的个数值（叫prefetch），并处于prefetching状态，这种状态下是取不到语音帧的。JB里缓存包的个数到达设定的值后就会变成processing状态，同时可以从JB里取语音帧了。在通话过程中由于网络环境变得恶劣，GET的次数比PUT的次数多，GET完最后一帧就进入prefetching状态。当再有包PUT进JB时，先看前面共有多少次连续的GET，从而增大prefetch值，即增大buffer size的大小。如果网络变得稳定了，GET和PUT就会交替出现，当交替出现的次数达到一定值时，就会减小prefetch值，即减小buffer size的大小，交替的次数更多时再继续减小prefetch值。
再来看一下在哪些情况下需要reset JB，让JB在初始状态下开始运行。
1）当收到的语音包的媒体类型（G711/G722/G729，不包括SID/RFC2833等）变了，就认为来了新的stream，需要reset JB。
2）当收到的语音包的SSRC变了，就认为来了新的stream，需要reset JB。
3）当收到的语音包的packet time变了，就认为来了新的stream，需要reset JB。
前面说过JB是语音通信接收侧最重要的模块之一，当然它也是容易出问题的模块之一。出问题不怕，关键是怎么快速定位问题。对于JB来说，需要知道当前的运行状态以及一些统计信息等。如果这些信息正常，就说明问题很大可能不是由JB引起的，不正常则说明有很大的可能性。这些信息主要如下：
1）JB当前运行状态：prefetching / processing
2）JB里有多少个缓存的包
3）从JB中取帧的head的位置
4）缓冲区的capacity是多少
5）网络丢包的个数
6）由于来的太迟而被主动丢弃的包的个数
7）由于JB里已有这个包而被主动丢弃的包的个数
8）进prefetching状态的次数（除了第一次）
上面就是JB设计的主要思想，在实现时还有很多细节需要注意，这里就不一一详细说了。我第一次设计实现JB是在2011年，当时从设计实现到调试完成（指标是：bulk call > 10000次，long call time > 60 小时，各种场景下的各种codec的语音质量要达标）总共花了近三个月，还是在对JB有基础的情况下，要是没基础花的时间更多。从设计到能打电话时间不长，主要是后面要过bulk call/long call/voice quality。有好多情况设计时没考虑到，这也是一个迭代的过程，当调试完成了设计也更完整了。最初设计时只支持G711/G722/G729这三种codec，但是机制定了。后来系统要支持AMR-WB，JB这部分根据现有的机制再加上AMR-WB特有的很快就调好了。
