原文出处：WebRTC源码分析-呼叫建立过程之四（上）(创建并添加本地音频轨到PeerConnection)

目录

1. 引言

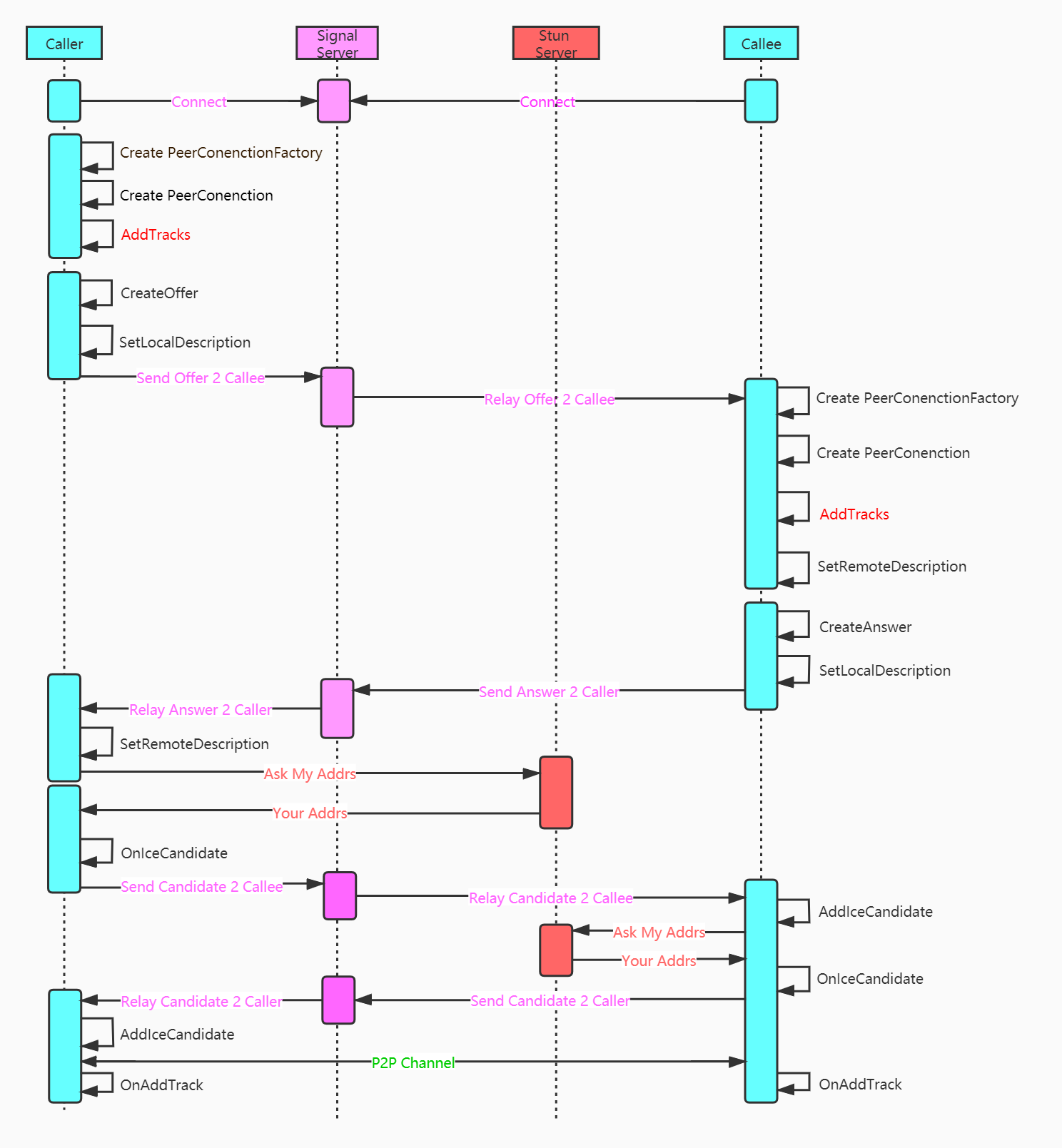

创建完PeerConnectionFactory 和 PeerConnection这两个API层的操盘对象之后，紧接着需要初始化本地的媒体，也即创建本地的音频轨、视频轨、数据通道，并将这些本地的媒体轨道添加到PeerConnection对象中。如图中红色标注所示。

本文将详细描述上述轨道的创建细节 以及 轨道被添加到PeerConnection中的存储情况。

在这里插入图片描述

2. 音频轨创建和添加

WebRTC的示例工程中使用如下几行代码实现AudioTrack的创建 && 添加AudioTrack到PeerConnection中。

rtc::scoped_refptr<webrtc::AudioTrackInterface> audio_track(
    peer_connection_factory_->CreateAudioTrack(
        kAudioLabel, peer_connection_factory_->CreateAudioSource(
                          cricket::AudioOptions())));
auto result_or_error = peer_connection_->AddTrack(audio_track, {kStreamId});

2.1 音频源AudioSource的创建

rtc::scoped_refptr<AudioSourceInterface>
PeerConnectionFactory::CreateAudioSource(const cricket::AudioOptions& options) {
  RTC_DCHECK(signaling_thread_->IsCurrent());
  rtc::scoped_refptr<LocalAudioSource> source(
      LocalAudioSource::Create(&options));
  return source;
}

rtc::scoped_refptr<LocalAudioSource> LocalAudioSource::Create(
    const cricket::AudioOptions* audio_options) {
  rtc::scoped_refptr<LocalAudioSource> source(
      new rtc::RefCountedObject<LocalAudioSource>());
  source->Initialize(audio_options);
  return source;
}

void LocalAudioSource::Initialize(const cricket::AudioOptions* audio_options) {
  if (!audio_options)
    return;
  options_ = *audio_options;
}

上述是本地音频源创建过程，由源码可知，创建的本地音频轨实体对象是LocalAudioSource，并且创建该对象后进行了初始化——>将音频选项对象传递给了LocalAudioSource进行存储。

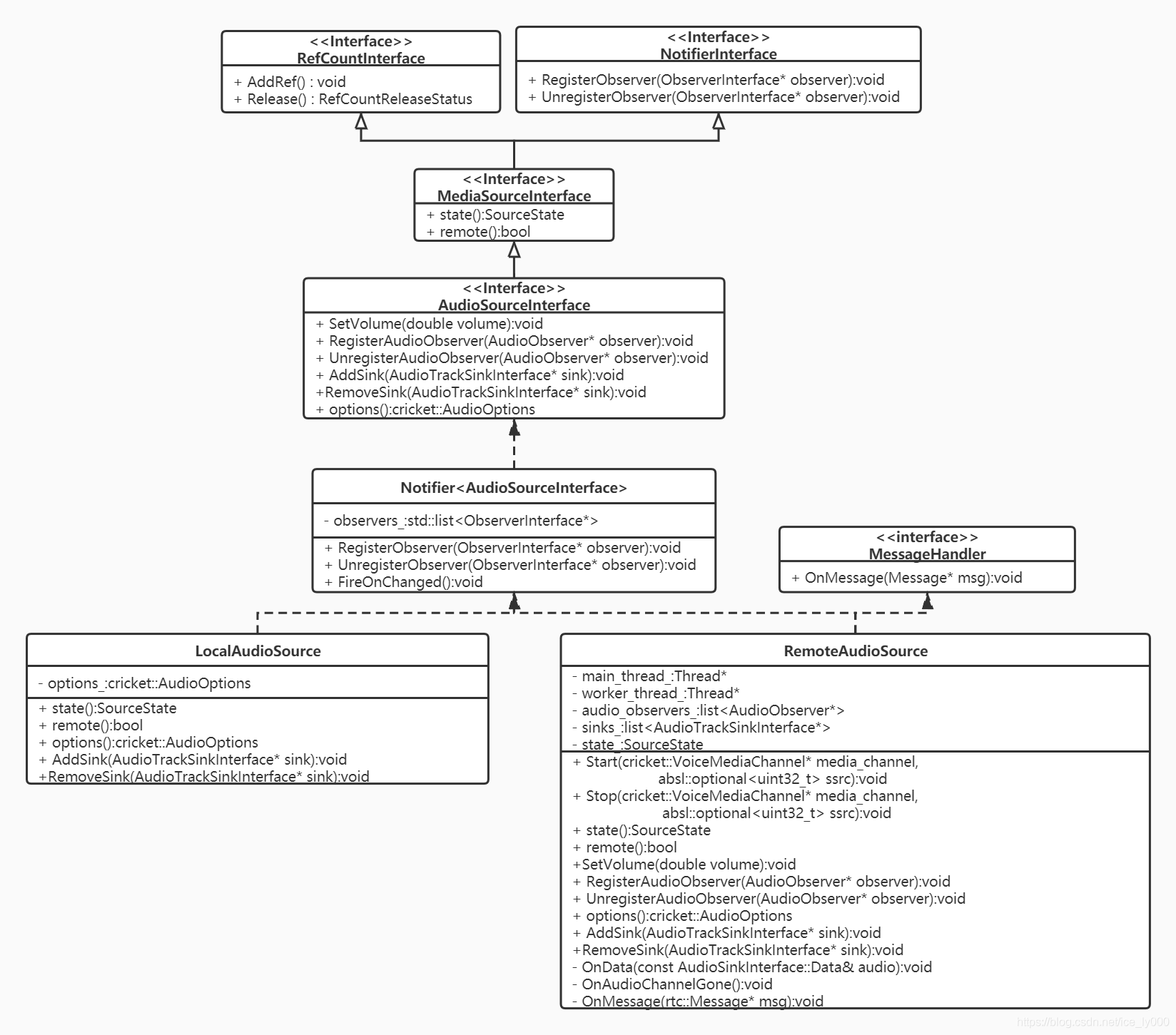

2.1.1 音频源继承树

在这里插入图片描述

由上面的继承树，从上至下分析，我们可以获知如下几点信息：

PS1：有三套注册/注销接口，分别是：

2.1.2 近端音频源LocalAudioSource

WebRTC中，近端原始音视频数据总是要经过 “采集->音视频源->音频轨” 这样一条路径，至少视频数据是严格按照该条路径输出的。我们来看看近端音频的情况——LocalAudioSource

class LocalAudioSource : public Notifier<AudioSourceInterface> {
 public:
  // Creates an instance of LocalAudioSource.
  static rtc::scoped_refptr<LocalAudioSource> Create(
      const cricket::AudioOptions* audio_options);

  SourceState state() const override { return kLive; }
  bool remote() const override { return false; }

  const cricket::AudioOptions options() const override { return options_; }

  void AddSink(AudioTrackSinkInterface* sink) override {}
  void RemoveSink(AudioTrackSinkInterface* sink) override {}

 protected:
  LocalAudioSource() {}
  ~LocalAudioSource() override {}

 private:
  void Initialize(const cricket::AudioOptions* audio_options);

  cricket::AudioOptions options_;
};

源码如上所示，在本地创建轨道时所使用的音频源对象是LocalAudioSource。仔细查看LocalAudioSource类的代码，可以知道该音频源实质上什么也没有做：既没有与音频设备建立联系，从音频设备处获取采集的音频数据，也没有实质的提供注册Sink的方法，更没有向注册的Sink推送数据。由此可知，本地的音频数据的流转跟LocalAudioSource其实没什么关系，这个是我非常纳闷的一点，因为LocalAudioSource看起来像是一个没有完成、或者说是废弃的类，但示例中正常使用了，并且近端音频数据还是正常流转的。那么肯定是走了别的路径。

当前，音频设备模块ADM是被音频引擎VoiceEngine所持有的，因此，音频数据采集开始，最初的位置可能就是VoiceEngine。后续将专门出一篇文章来分析介绍近端音频流转。

2.1.3 远端音频源RemoteAudioSource

与LocalAudioSource不一样，代表远端音频源的RemoteAudioSource类是真实有效的类，提供了继承树上所有接口和功能的实现。

远端音频源从哪儿获取数据？又将数据推向何处？ RemoteAudioSource::AudioDataProxy类的对象可以携带RemoteAudioSource对象被注册到VoiceEngine中，从那得到从远端收到的音频数据；RemoteAudioSource又可以向注册到其中的Sink列表进一步扇出音频数据。具体看如下源码：

class RemoteAudioSource::AudioDataProxy : public AudioSinkInterface {
 public:
  explicit AudioDataProxy(RemoteAudioSource* source) : source_(source) {
    RTC_DCHECK(source);
  }
  ~AudioDataProxy() override { source_->OnAudioChannelGone(); }

  // AudioSinkInterface implementation.
  void OnData(const AudioSinkInterface::Data& audio) override {
    source_->OnData(audio);
  }

 private:
  const rtc::scoped_refptr<RemoteAudioSource> source_;

  RTC_DISALLOW_IMPLICIT_CONSTRUCTORS(AudioDataProxy);
};

void RemoteAudioSource::OnData(const AudioSinkInterface::Data& audio) {
  // Called on the externally-owned audio callback thread, via/from webrtc.
  rtc::CritScope lock(&sink_lock_);
  for (auto* sink : sinks_) {
    sink->OnData(audio.data, 16, audio.sample_rate, audio.channels,
                 audio.samples_per_channel);
  }
}

2.2 创建音频轨AudioTrack

rtc::scoped_refptr<AudioTrackInterface> PeerConnectionFactory::CreateAudioTrack(
    const std::string& id,
    AudioSourceInterface* source) {
  RTC_DCHECK(signaling_thread_->IsCurrent());
  rtc::scoped_refptr<AudioTrackInterface> track(AudioTrack::Create(id, source));
  return AudioTrackProxy::Create(signaling_thread_, track);
}

rtc::scoped_refptr<AudioTrack> AudioTrack::Create(
    const std::string& id,
    const rtc::scoped_refptr<AudioSourceInterface>& source) {
  return new rtc::RefCountedObject<AudioTrack>(id, source);
}

AudioTrack::AudioTrack(const std::string& label,
                       const rtc::scoped_refptr<AudioSourceInterface>& source)
    : MediaStreamTrack<AudioTrackInterface>(label), audio_source_(source) {
  if (audio_source_) {
    audio_source_->RegisterObserver(this);
    OnChanged();
  }
}

void AudioTrack::OnChanged() {
  RTC_DCHECK(thread_checker_.IsCurrent());
  if (audio_source_->state() == MediaSourceInterface::kEnded) {
    set_state(kEnded);
  } else {
    set_state(kLive);
  }
}

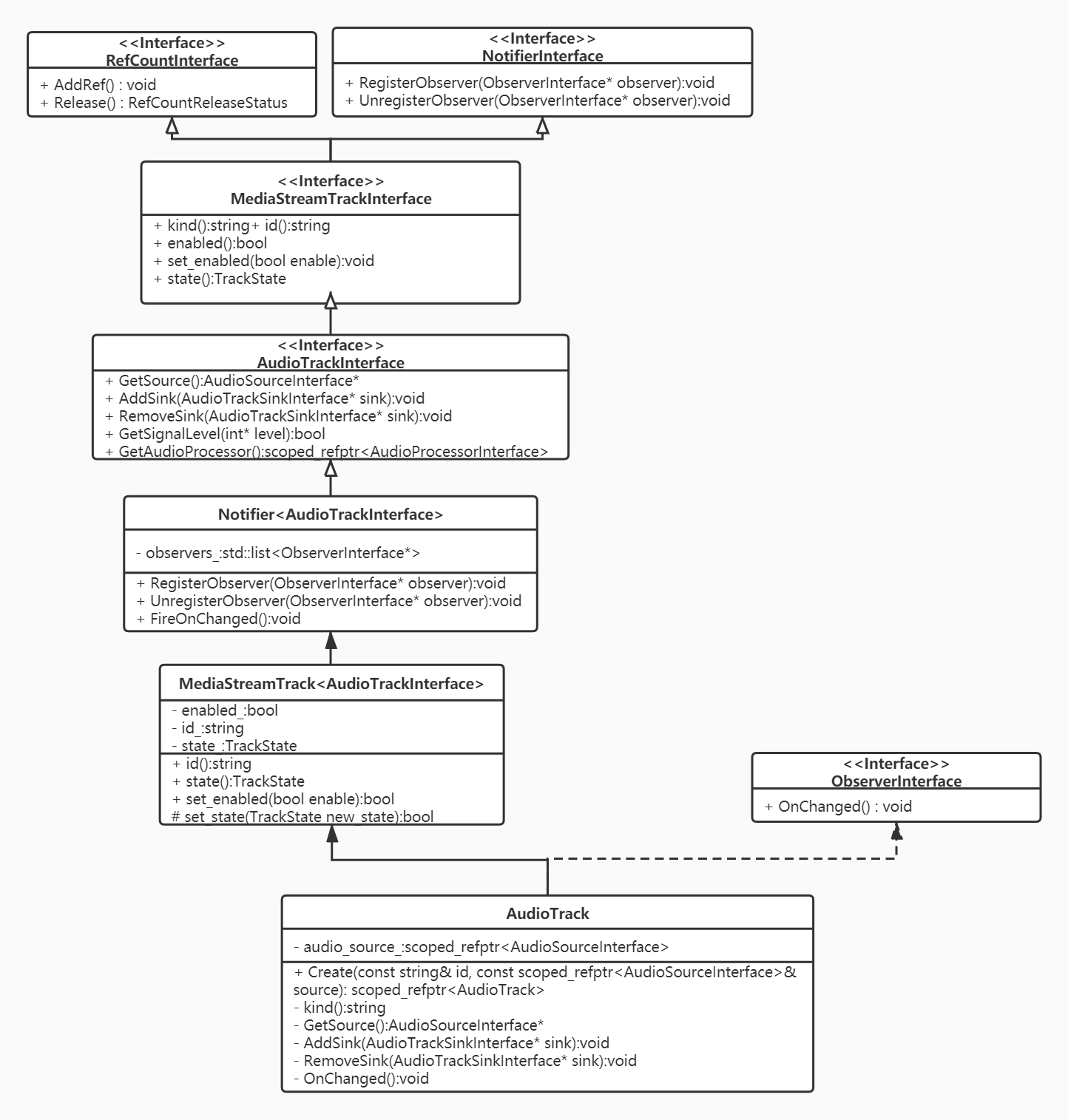

2.2.1 音频轨继承树

在这里插入图片描述

从上面的继承图上，分析出以下要点：

2.3 添加音频轨AudioTrack到PeerConnection

PeerConnection::AddTrack方法提供两个入参：媒体轨道Track以及媒体流id向量。暗示了WebRTC中一个概念：一个媒体轨道MediaTrack逻辑上可以归属多个媒体流MediaStream。入参stream_ids向量在SDP中会以msid参数出现，一个msid表示逻辑上的一个媒体流。往后，我们可以看到媒体Track会被添加到一个RtpSender中，stream_ids也会存储在RtpSender中。

在继续往下分析前，需要先略微分析下SDP，对SDP中的msid、mid做一个简单的介绍

a=group:BUNDLE audio video data
a=msid-semantic: WMS h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C
m=audio 9 UDP/TLS/RTP/SAVPF 111 103 104 9 0 8 106 105 13 126
a=mid:audio
a=ssrc:18509423 msid:h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C 15598a91-caf9-4fff-a28f-3082310b2b7a
m=video 9 UDP/TLS/RTP/SAVPF 100 101 107 116 117 96 97 99 98
a=mid:video
a=ssrc:3463951252 msid:h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C ead4b4e9-b650-4ed5-86f8-6f5f5806346d
m=application 9 DTLS/SCTP 5000
a=mid:data

上述是一个被简化的SDP数据，从中简要的总结如下几点知识，可以辅助我们去理解后续的内容（我们总是基于Unified Plan这种SDP格式进行讨论，因为Plan B这种格式大多数情况下已经被弃用）：

PeerConnection::AddTrack源码如下：

RTCErrorOr<rtc::scoped_refptr<RtpSenderInterface>> PeerConnection::AddTrack(
    rtc::scoped_refptr<MediaStreamTrackInterface> track,
    const std::vector<std::string>& stream_ids) {
  // 1 进行一些条件判断
  // 1.1 必须在信令线程
  RTC_DCHECK_RUN_ON(signaling_thread());
  TRACE_EVENT0("webrtc", "PeerConnection::AddTrack");
  // 1.2 轨道不能为空，必须是音频 or 视频轨
  if (!track) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_PARAMETER, "Track is null.");
  }
  if (!(track->kind() == MediaStreamTrackInterface::kAudioKind ||
        track->kind() == MediaStreamTrackInterface::kVideoKind)) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_PARAMETER,
                         "Track has invalid kind: " + track->kind());
  }
  // 1.3 PeerConnection的信令状态机不能是closed
  if (IsClosed()) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_STATE,
                         "PeerConnection is closed.");
  }
  // 2 遍历PeerConnection.RtpTransceiver列表.RtpSender列表，
  //   查看当前的track是否在某个RtpSender中，存在则不能重复添加
  if (FindSenderForTrack(track)) {
    LOG_AND_RETURN_ERROR(
        RTCErrorType::INVALID_PARAMETER,
        "Sender already exists for track " + track->id() + ".");
  }
  // 3 根据SDP采用UnifiedPlan还是Plan B决定如何添加Track到PeerConnection的成员中
  auto sender_or_error =
      (IsUnifiedPlan() ? AddTrackUnifiedPlan(track, stream_ids)
                       : AddTrackPlanB(track, stream_ids));

  if (sender_or_error.ok()) {
      // 4 是否需要进行重新协商
    UpdateNegotiationNeeded();
    // 5 添加轨道到统计数据收集器
    stats_->AddTrack(track);
  }
  return sender_or_error;
}

添加轨道到PeerConnection过程如上源码分为5个步骤：

  1. 检查状态和入参；
  2. 遍历PeerConnection的存储轨道的成员，确定当前轨道是否已在PeerConnection中，防止重复添加同一个track；
  3. 根据SDP采用UnifiedPlan还是Plan B决定如何添加Track到PeerConnection的成员中；
  4. 判断是否需要进行重新协商；
  5. 添加轨道到统计数据收集器。

接下来将对2~5这4个步骤都进行详细的梳理。

2.3.1 PeerConnection::FindSenderForTrack

防止重复添加同一个track，从PeerConnection保存track的字段中查找当前的track是否已存在，存在则返回对应的RtpSender，否则返回空指针。

rtc::scoped_refptr<RtpSenderProxyWithInternal<RtpSenderInternal>>
PeerConnection::FindSenderForTrack(MediaStreamTrackInterface* track) const {
  for (const auto& transceiver : transceivers_) {
    for (auto sender : transceiver->internal()->senders()) {
      if (sender->track() == track) {
        return sender;
      }
    }
  }
  return nullptr;
}

PeerConnection对象有个成员std::vector<rtc::scoped_refptr<RtpTransceiverProxyWithInternal<RtpTransceiver>>>transceivers_; 该成员是一个RtpTransceiver向量。每个RtpTransceiver代表sdp中同一个mLine的所包含的a=ssrc的音频轨 or 视频轨 or数据（因为，一个mLine只能表示一种媒体类型）。由于sdp中可能会有多个mLine，因此，PeerConnection中需要包含多个RtpTransceiver，以上述向量成员transceivers_来保存

由于SDP的Plan B格式下，本地要发送的多个相同媒体类型的轨道（a=ssrc不同）可能会属于同一个mLine，因此，RtpTransceiver包含一个RtpSender的向量 ，每个RtpSender会存储其中一个轨道。当SDP采用Unified Plan时，RtpTransceiver的RtpSender向量实质上只会存在一个RtpSender，为了兼容PlanB的格式才会存在多个RtpSender。

RtpTransceiver即可以代表本地轨道数据的发送器，又能代表接收远端轨道数据的接收器。因此，RtpTransceiver还包含一个RtpReceiver的向量。远端的轨道会被存储在RtpTransceiver的某个RtpReceiver中。

上述查找本地Track的过程就遍历了每个RtpTransceiver对象的每个RtpSender中的track的地址，看是否是同一个。 关于RtpTransceiver类的阐述可见——WebRTC源码分析——RtpTransceiver类

2.3.2 PeerConnection::AddTrackUnifiedPlan

添加track到PeerConnection，根据SDP采用Unified Plan还是Plan B。由于Plab B大概率要被遗弃，因此，当前只分析Unified Plan。

RTCErrorOr<rtc::scoped_refptr<RtpSenderInterface>>
PeerConnection::AddTrackUnifiedPlan(
    rtc::scoped_refptr<MediaStreamTrackInterface> track,
    const std::vector<std::string>& stream_ids) {
  // 1 查找是否存在可复用的RtpTransceiver
  auto transceiver = FindFirstTransceiverForAddedTrack(track);

  // 2 存在，添加track到该复用的RtpTransceiver，并修改必要的属性
  if (transceiver) {
    RTC_LOG(LS_INFO) << "Reusing an existing "
                     << cricket::MediaTypeToString(transceiver->media_type())
                     << " transceiver for AddTrack.";
    // 2.1 设置RtpTransceiver的方向，注意不能将接收方向覆盖掉，即如果接收方向是存在的，
    //     则必须保留，因此有如下的判断。
    if (transceiver->direction() == RtpTransceiverDirection::kRecvOnly) {
      transceiver->internal()->set_direction(
          RtpTransceiverDirection::kSendRecv);
    } else if (transceiver->direction() == RtpTransceiverDirection::kInactive) {
      transceiver->internal()->set_direction(
          RtpTransceiverDirection::kSendOnly);
    }
    // 2.2 添加track到对应的sender
    transceiver->sender()->SetTrack(track);
    // 2.3 设置RtpSender的流id
    transceiver->internal()->sender_internal()->set_stream_ids(stream_ids);
    // 2.4 设置重用标识
    transceiver->internal()->set_reused_for_addtrack(true);

  // 3 不存在，创建新的RtpTransceiver，添加track到新的RtpTransceiver
  } else {
      // 3.1 得到与轨道一致的媒体类型
    cricket::MediaType media_type =
        (track->kind() == MediaStreamTrackInterface::kAudioKind
             ? cricket::MEDIA_TYPE_AUDIO
             : cricket::MEDIA_TYPE_VIDEO);
    RTC_LOG(LS_INFO) << "Adding " << cricket::MediaTypeToString(media_type)
                     << " transceiver in response to a call to AddTrack.";
    // 3.2 得到或新建RtpSender的id，可以与track的id相同，但是不能与其他
    //     RtpSender的id重复，否则创建一个新的UUID作为RtpSender的唯一标识。
    std::string sender_id = track->id();
    // Avoid creating a sender with an existing ID by generating a random ID.
    // This can happen if this is the second time AddTrack has created a sender
    // for this track.
    if (FindSenderById(sender_id)) {
      sender_id = rtc::CreateRandomUuid();
    }
    // 3.3 创建新的RtpSender，传入track
    auto sender = CreateSender(media_type, sender_id, track, stream_ids, {});
    // 3.4 创建新的RtpReceiver，无track
    auto receiver = CreateReceiver(media_type, rtc::CreateRandomUuid());
    // 3.5 根据新的RtpSender，RtpReceiver创建新的RtpTransceiver
    transceiver = CreateAndAddTransceiver(sender, receiver);
    // 3.6 设置RtpTransceiver创建标识
    transceiver->internal()->set_created_by_addtrack(true);
    // 3.7 新创建的RtpTransceiver的方向设置为既接收又发送
    transceiver->internal()->set_direction(RtpTransceiverDirection::kSendRecv);
  }
  return transceiver->sender();
}

大致过程就是判断是否存在可复用的RtpTransceiver，存在则添加track到可复用的RtpTransceiver，否则新建一个RtpTransceiver，添加进去。同时注意，需要修改RtpTransceiver的一些属性。

如何判断该RtpTransceiver是可复用的？判断依据是什么?

rtc::scoped_refptr<RtpTransceiverProxyWithInternal<RtpTransceiver>>
PeerConnection::FindFirstTransceiverForAddedTrack(
    rtc::scoped_refptr<MediaStreamTrackInterface> track) {
  RTC_DCHECK(track);
  for (auto transceiver : transceivers_) {
    if (!transceiver->sender()->track() &&
        cricket::MediaTypeToString(transceiver->media_type()) ==
            track->kind() &&
        !transceiver->internal()->has_ever_been_used_to_send() &&
        !transceiver->stopped()) {
      return transceiver;
    }
  }
  return nullptr;
}

如上源码所示，给本地track可复用的RtpTransceiver必须满足以下几个条件

  1. 由于是Unified Plan，那么通过RtpTransceiver的sender()来获取RtpSender，sender(）方法将断言当前是否是Unified Plan，是否RtpTransceiver的RtpSender向量size为1，取该唯一的RtpSender，并判断存储的track是否为空，不为空，表示sender已经有track存在，不可复用。
  2. 判断track的媒体类型是否跟该RtpTransceiver的媒体类型一致（音频、视频、数据三类），RtpTransceiver只可存储媒体类型一致的轨道，不相同则不可复用。
  3. 判断RtpTransceiver之前的方向是不是被设置为包含发送（即kSendRecv or kSendOnly），若设置过，则不可复用。
  4. 判断RtpTransceiver是否调用过Stop，如果RtpTransceiver已经停止过，则不复用。

2.3.3 PeerConnection::UpdateNegotiationNeeded

UpdateNegotiationNeeded()方法在往PC中添加/移除轨道、添加/移除流、添加/移除RtpTransceiver、应用local/remote sdp、状态需要进行回滚到KStable时都会被调用，经过各种条件检测后，更新PC的内部成员is_negotiation_needed_。更新后若is_negotiation_needed_为真，那么表示需要重新协商。

void PeerConnection::UpdateNegotiationNeeded() {
  RTC_DCHECK_RUN_ON(signaling_thread());
  // 1 如果是Plan B则需要协商，直接通知外部的观察者需要重新协商，不需要关注本方法的功能：
  //   检查有无重新协商的必要，更新字段is_negotiation_needed_。 后续分析将忽略Plan B
  //   时如何处理，因为Plan B将被遗弃。
  if (!IsUnifiedPlan()) {
    Observer()->OnRenegotiationNeeded();
    return;
  }

  // 2 对PC的信令状态机的状态进行判断。
  // 2.1 PC的信令状态为kClosed，表示会话已经被关闭了，无协商的必要了
  if (IsClosed())
    return;

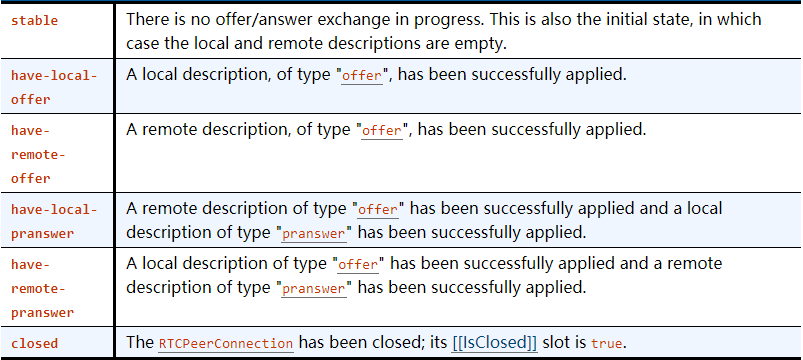

  // 2.2 PC的信令状态没有处于kStable（初始化状态），也不需判断是否需要进行协商
  if (signaling_state() != kStable)
    return;

  // 3. 使用CheckIfNegotiationIsNeeded()判断是否需要重新协商
  // NOTE
  // The negotiation-needed flag will be updated once the state transitions to
  // "stable", as part of the steps for setting an RTCSessionDescription.
  bool is_negotiation_needed = CheckIfNegotiationIsNeeded();

  // 4. 根据之前是否需要协商的状态，以及当前是否需要协商的结论，进行不同的响应
  //    只有当false——>true的状态时，直接通知观察者进行重新协商。
  // 4.1 如果当前结论不需要协商，则is_negotiation_needed_更新为false，返回
  if (!is_negotiation_needed) {
    is_negotiation_needed_ = false;
    return;
  }
  // 4.2 如果当前需要协商，之前也是需要协商的状态，那就不必进行状态更新了
  if (is_negotiation_needed_)
    return;
  // 4.3 如果当前需要协商，之前时不需要协商的状态，那么更新为需要进行协商，同时通知观察者
  //     进行协商——即，调用观察者的OnRenegotiationNeeded()方法。
  is_negotiation_needed_ = true;
  Observer()->OnRenegotiationNeeded();
}

根据源码分析可以得出以下结论：

上述源码以及论述中，提到了PC信令状态，以及方法 CheckIfNegotiationIsNeeded()，接下来进行一定程度的讨论。

2 .3.3.1 PC的信令状态——SignalingState

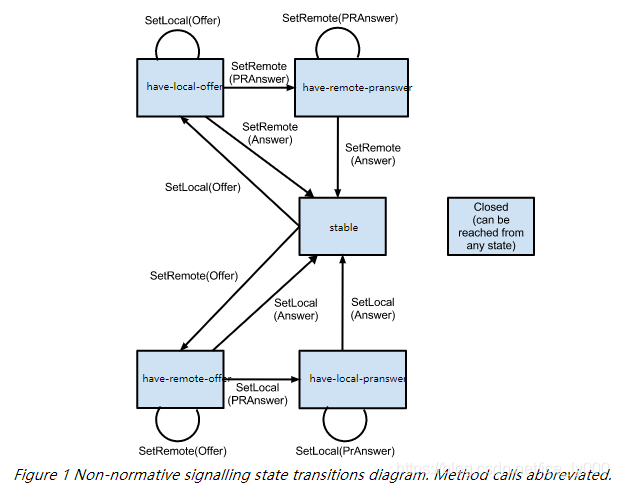

PC根据JESP会话进行程度，维护了一个信令状态机，状态迁移图如下所示：

在这里插入图片描述

各个状态代表的含义如下表格所示：

在这里插入图片描述

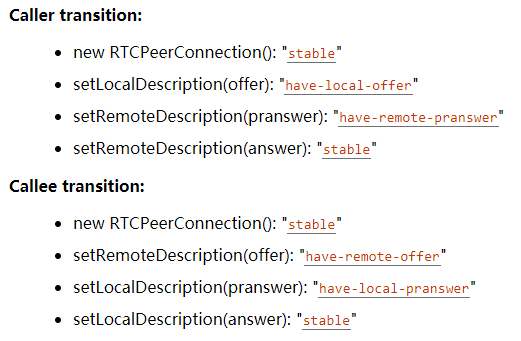

从呼叫和被呼端的视角分别去跟踪这个状态机会更好理解：

在这里插入图片描述

PS: 参阅 https://w3c.github.io/webrtc-pc/#dom-rtcsignalingstate

2.3.3.2 是否需要协商？——CheckIfNegotiationIsNeeded()

是否需要重新协商？依据是什么？问这个问题之前，我们需要搞清楚另外一个问题，即协商的内容是什么？我们知道WebRTC中协商的内容是多样的媒体信息，传输信息，具体可见文章：WebRTC56版本SDP详细解析

协商的手段是收集sdp数据进行互换来达成的，而webrtc中收集sdp数据时，pc用本地会话对象和远端会话对象来存储sdp数据，这些数据的来源就是我们的PC中的ice相关信息，rtptranceiver对象等等，当应用层添加删除轨道等操作时，相应的数据来源会发生变化，但是这个变化并不会同步到存储sdp的近端/远端会话对象中，如此带来了信息的差异。此时，我们就需要重新进行协商，让会话对象存储的信息与数据源保持一致。

bool PeerConnection::CheckIfNegotiationIsNeeded() {
  RTC_DCHECK_RUN_ON(signaling_thread());
  // 1. If any implementation-specific negotiation is required, as described at
  // the start of this section, return true.

  // 2. If connection's [[RestartIce]] internal slot is true, return true.
  //    如果有ICE的凭证了，则是需要协商的
  if (local_ice_credentials_to_replace_->HasIceCredentials()) {
    return true;
  }

  // 3. Let description be connection.[[CurrentLocalDescription]].
  //    如果还没有本地的SDP，则是需要协商的
  const SessionDescriptionInterface* description = current_local_description();
  if (!description)
    return true;

  // 4. If connection has created any RTCDataChannels, and no m= section in
  // description has been negotiated yet for data, return true.
  //    如果创建了DataChannel，但是sdp中没有对应的mLine，则需要协商。
  if (data_channel_controller_.HasSctpDataChannels()) {
    if (!cricket::GetFirstDataContent(description->description()->contents()))
      return true;
  }

  // 5. For each transceiver in connection's set of transceivers, perform the
  // following checks:
  //    对PC中的每个Rtptranceiver进行如下判断：
  for (const auto& transceiver : transceivers_) {
    // 获取Rtptranceiver在local sdp中的mline内容描述结构体ContentInfo
    const ContentInfo* current_local_msection =
        FindTransceiverMSection(transceiver.get(), description);
    // 获取Rtptranceiver在remote sdp中的mline内容描述结构体ContentInfo
    const ContentInfo* current_remote_msection = FindTransceiverMSection(
        transceiver.get(), current_remote_description());

    // 5.3 If transceiver is stopped and is associated with an m= section,
    // but the associated m= section is not yet rejected in
    // connection.[[CurrentLocalDescription]] or
    // connection.[[CurrentRemoteDescription]], return true.
    //     如果Rtptranceiver已经是停止状态，但是在local sdp或者是remote sdp中
    //     不处于rejected状态，也即是有效的，这状况显然是不对的，因此需要进行协商。
    if (transceiver->stopped()) {
      if (current_local_msection && !current_local_msection->rejected &&
          ((current_remote_msection && !current_remote_msection->rejected) ||
           !current_remote_msection)) {
        return true;
      }
      continue;
    }

    // 5.1 If transceiver isn't stopped and isn't yet associated with an m=
    // section in description, return true.
    //     如果Rtptranceiver没有停止，并且在本地SDP中没有相应的mline，那么肯定需要
    //     进行协商
    if (!current_local_msection)
      return true;

    const MediaContentDescription* current_local_media_description =
        current_local_msection->media_description();
    // 5.2 If transceiver isn't stopped and is associated with an m= section
    // in description then perform the following checks:
    // 如果Rtptranceiver没有停止，并且也与本地sdp的mline进行了关联，那么获取对应的
    // MediaContentDescription进行更细节性的排查

    // 5.2.1 If transceiver.[[Direction]] is "sendrecv" or "sendonly", and the
    // associated m= section in description either doesn't contain a single
    // "a=msid" line, or the number of MSIDs from the "a=msid" lines in this
    // m= section, or the MSID values themselves, differ from what is in
    // transceiver.sender.[[AssociatedMediaStreamIds]], return true.
    // 如果Rtptranceiver包含有效的RtpSender（即Rtptranceiver的方向包含send方向）
    // 但是SDP中与其关联的mline没有包含单独的a=msid行，或者mline的a=msid行的msid值与
    // Rtptranceiver的RtpSender的关联的媒体流id值不一致。需要进行协商
    if (RtpTransceiverDirectionHasSend(transceiver->direction())) {
      //如果mline所属流ID数量为0，即不归属于某个流，则需要进行协商
      if (current_local_media_description->streams().size() == 0)
        return true;
      //遍历并提取所有关联的流ID到临时向量保存
      std::vector<std::string> msection_msids;
      for (const auto& stream : current_local_media_description->streams()) {
        for (const std::string& msid : stream.stream_ids())
          msection_msids.push_back(msid);
      }
      //若sender所属的流，ID数量和ID值与sdp中抽取的不一致，则需要进行协商。
      std::vector<std::string> transceiver_msids =
          transceiver->sender()->stream_ids();
      if (msection_msids.size() != transceiver_msids.size())
        return true;

      absl::c_sort(transceiver_msids);
      absl::c_sort(msection_msids);
      if (transceiver_msids != msection_msids)
        return true;
    }

    // 5.2.2 If description is of type "offer", and the direction of the
    // associated m= section in neither connection.[[CurrentLocalDescription]]
    // nor connection.[[CurrentRemoteDescription]] matches
    // transceiver.[[Direction]], return true.
    //
    // 本地sdp为offer sdp（即当前pc为呼叫发起方），Rtptranceiver的mid必须
    // 在本地sdp中有对应的mline，在远端sdp中也应该有对应的mline。并且Rtptranceiver的
    // 方向必须与本地sdp mline中的方向一致，与远端sdp mline中的方向相反。
    if (description->GetType() == SdpType::kOffer) {
      if (!current_remote_description())
        return true;

      if (!current_remote_msection)
        return true;

      RtpTransceiverDirection current_local_direction =
          current_local_media_description->direction();
      RtpTransceiverDirection current_remote_direction =
          current_remote_msection->media_description()->direction();
      if (transceiver->direction() != current_local_direction &&
          transceiver->direction() !=
              RtpTransceiverDirectionReversed(current_remote_direction)) {
        return true;
      }
    }

    // 5.2.3 If description is of type "answer", and the direction of the
    // associated m= section in the description does not match
    // transceiver.[[Direction]] intersected with the offered direction (as
    // described in [JSEP] (section 5.3.1.)), return true.
    //
    // 本地sdp为answer sdp（即当前pc为被呼方），那么远端sdp为offer sdp
    // 此时，近端sdp的mline的方向如果与 “Rtptranceiver方向&&远端mline方向的交集”
    // 不一致，则需要进行协商（此处较难理解，应反复斟酌）
    if (description->GetType() == SdpType::kAnswer) {
      // 远端sdp不存在，则需要进行协商
      if (!remote_description())
        return true;
      // 获取远端sdp，也即offer sdp中对应的mline描述
      const ContentInfo* offered_remote_msection =
          FindTransceiverMSection(transceiver.get(), remote_description());
      // 如果远端offser sdp中mline描述存在，则获取mline中描述的方向，否则认为offer sdp
      // 中该mline是无效的。
      RtpTransceiverDirection offered_direction =
          offered_remote_msection
              ? offered_remote_msection->media_description()->direction()
              : RtpTransceiverDirection::kInactive;

     // 近端sdp的mline的方向如果与 “Rtptranceiver方向&&远端mline方向的交集”
    // 不一致，则需要进行协商
      if (current_local_media_description->direction() !=
           // 求二者方向的交集
          (RtpTransceiverDirectionIntersection(
              transceiver->direction(),
              // 先对远端offer sdp的mline方向取反
              RtpTransceiverDirectionReversed(offered_direction)))) {
        return true;
      }
    }
  }
}

2.3.4 StatsCollector::AddTrack

void StatsCollector::AddTrack(MediaStreamTrackInterface* track) {
  if (track->kind() == MediaStreamTrackInterface::kAudioKind) {
    CreateTrackReport(static_cast<AudioTrackInterface*>(track), &reports_,
                      &track_ids_);
  } else if (track->kind() == MediaStreamTrackInterface::kVideoKind) {
    CreateTrackReport(static_cast<VideoTrackInterface*>(track), &reports_,
                      &track_ids_);
  } else {
    RTC_NOTREACHED() << "Illegal track kind";
  }
}

将该轨道纳入统计数据收集器，如此，可以出具关于该track的统计数据报表。详细分析可见后续WebRTC关于数据统计的分析，此处不赘述。

3. 总结

经过上述长篇论述，我们大致对WebRTC中的音频源，音频轨的继承结构，创建过程有了大致的了解；并且对PC如何添加、存储音频轨有了比较深刻的理解；同时，当音频轨被添加到PC中后，我们需要判断PC中近远端SDP会话对象 与 RtpTranceiver中保存的信息是否一致，从而决定了是否需要进行重新协商。有一些观点需要再次强调，也有一些疑惑需要列举出来，以备往后源码分析中一一解惑。

原文出处：WebRTC源码分析-呼叫建立过程之四（中）(创建并添加本地视频轨到PeerConnection)

目录

1. 引言

创建完PeerConnectionFactory 和 PeerConnection这两个API层的操盘对象之后，紧接着需要初始化本地的媒体，也即创建本地的音频轨、视频轨、数据通道，并将这些本地的媒体轨道添加到PeerConnection对象中。如图中红色标注所示。

本文将详细描述上述视频轨道的创建细节 以及 轨道被添加到PeerConnection中的存储情况。

在这里插入图片描述

2. 视频轨道的创建和添加

rtc::scoped_refptr<CapturerTrackSource> video_device =
    CapturerTrackSource::Create();
if (video_device) {
  rtc::scoped_refptr<webrtc::VideoTrackInterface> video_track_(
      peer_connection_factory_->CreateVideoTrack(kVideoLabel, video_device));
  main_wnd_->StartLocalRenderer(video_track_);

  result_or_error = peer_connection_->AddTrack(video_track_, {kStreamId});
  if (!result_or_error.ok()) {
    RTC_LOG(LS_ERROR) << "Failed to add video track to PeerConnection: "
                      << result_or_error.error().message();
  }
} else {
  RTC_LOG(LS_ERROR) << "OpenVideoCaptureDevice failed";
}
  1. 创建视频轨道源——CapturerTrackSource是示例工程中实现了VideoTrackSourceInterface接口的应用层类，非WebRTC内部提供的对象。该类不是直接实现VideoSourceInterface接口，而是VideoTrackSourceInterface接口。
  2. 创建视频轨——PeerConnectionFactory::CreateVideoTrack。
  3. 添加视频轨到PeerConnection——PeerConnection::AddTrack。

2.1 视频源的创建

rtc::scoped_refptr<CapturerTrackSource> video_device =
      CapturerTrackSource::Create();

static rtc::scoped_refptr<CapturerTrackSource> Create() {
  // 1. 预设视频参数
  const size_t kWidth = 640;
  const size_t kHeight = 480;
  const size_t kFps = 30;
  std::unique_ptr<webrtc::test::VcmCapturer> capturer;
  // 2. 获取视频设备信息对象info，并获取机器上视频设备个数
  std::unique_ptr<webrtc::VideoCaptureModule::DeviceInfo> info(
      webrtc::VideoCaptureFactory::CreateDeviceInfo());
  if (!info) {
    return nullptr;
  }
  int num_devices = info->NumberOfDevices();
  // 3. 枚举音频设备，查找支持预设视频参数的设备，创建对应的视频源，然后创建对应的轨道源
  for (int i = 0; i < num_devices; ++i) {
    // 3.1 创建满足预设视频参数的视频源对象VcmCapturer
    capturer = absl::WrapUnique(
        webrtc::test::VcmCapturer::Create(kWidth, kHeight, kFps, i));
    // 3.2 创建视频轨源对象CapturerTrackSource
    if (capturer) {
      return new rtc::RefCountedObject<CapturerTrackSource>(
          std::move(capturer));
    }
  }

  return nullptr;
}

从上创建视频源的代码可以知道如下几点：

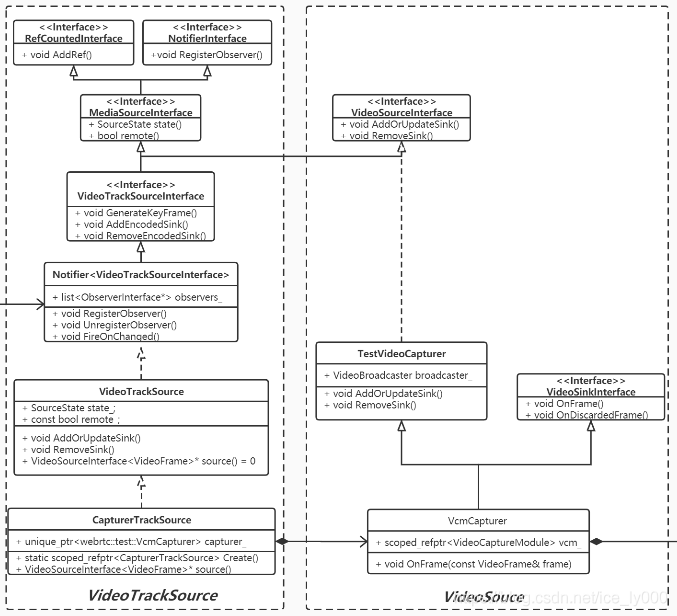

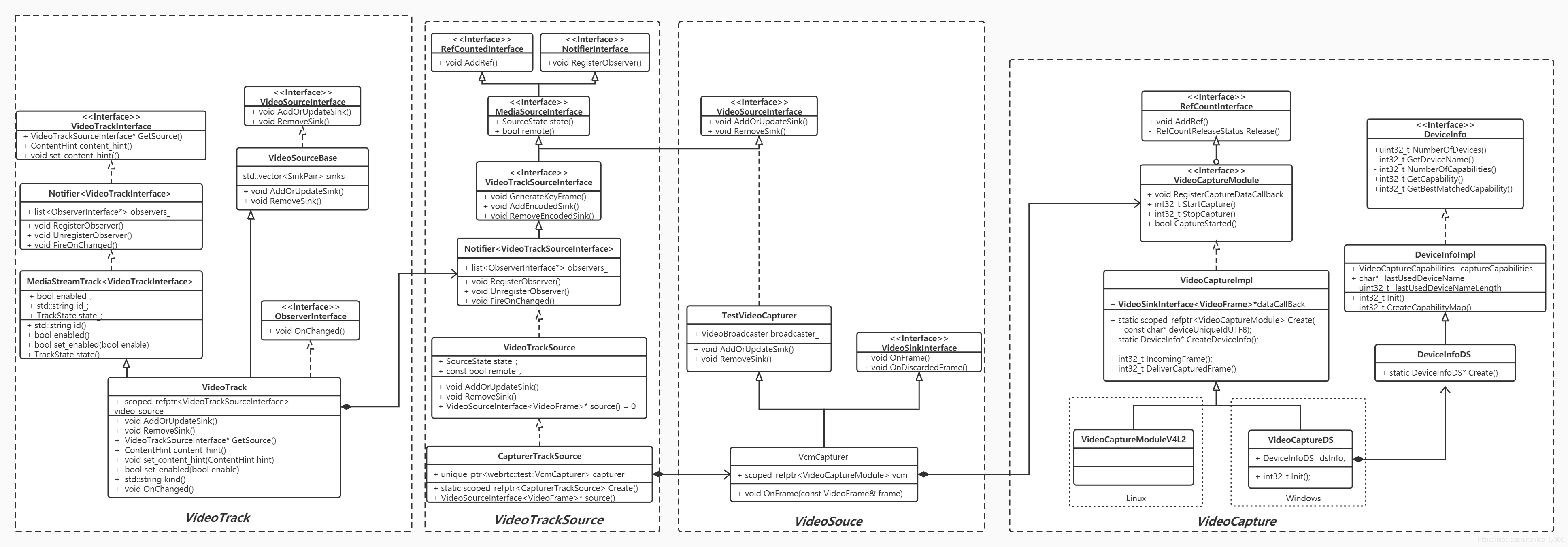

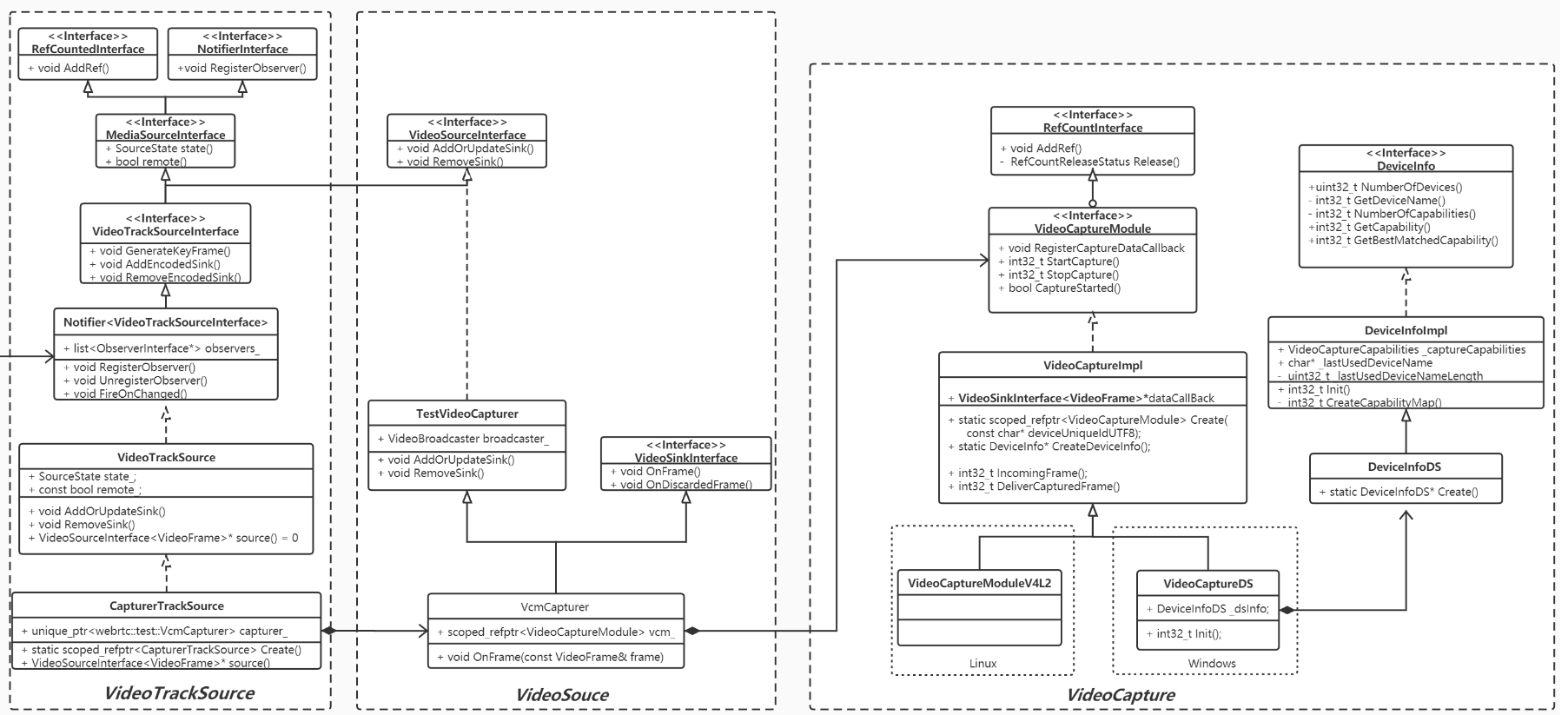

CapturerTrackSource、VcmCapturer、VideoCapture对象的继承树，以及这三者的关系如下UML类图所示：

在这里插入图片描述

2.1.1 创建视频采集

视频采集模块是数据流水线的起始点，负责从视频源采集原始视频帧，推送给流水线的下一站：可以是本地渲染模块进行本地回显，也可以是编码模块进行数据编码压缩。

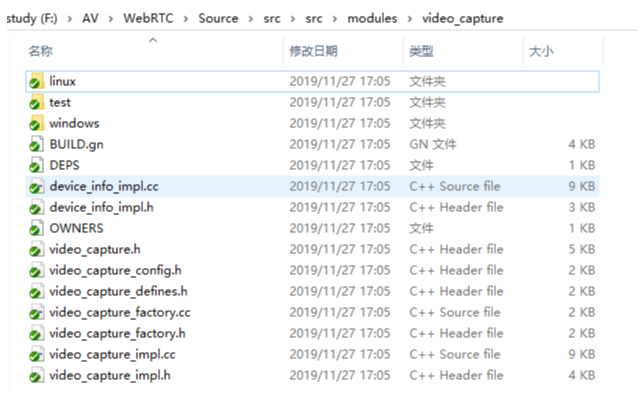

视频源可以是摄像头，也可以是桌面、窗口抓屏(远程桌面，基于视频流的电子白板等应用)，甚至可以是磁盘上的视频文件，图片文件。WebRTC中提供了基于摄像头的视频采集框架，是本文要讨论的重点。当然WebRTC也提供了桌面，窗口抓屏框架，这套框架对外所提供的接口与基于摄像头的采集接口有所不同。整个视频流水线建立是以摄像头采集接口为基础的，从而导致这么个问题：当需要将抓屏数据当做视频源往外推送时，需要使用适配器模式来实现一套基于摄像头的视频采集接口。

视频采集模块是平台相关的模块，MacOS/IOS一般使用AVFoundation框架或者QuikTime框架，Linux平台一般使用V4L2库，Android上一般使用Camera1或者Camera2框架，Windows平台则使用DS（DirectShow）或者是MF（MediaFoundation）。由于WebRTC是个非常活跃的工程，代码架构一直在不停的变动之中，比如2019年4月份的代码还有VideoCaptureMF的代码，并且还注释着Vista及以上的版本建议使用MediaFoundation采集框架，而2019年11月份的代码MediaFoundation相关的代码已经被移除。再比如MacOs/IOS，Android的相关代码已经被移动到sdk/objc和sdk/android目录下。本文以modules/video_capture下的代码来做阐述，平台无关的代码在该直接目录下，平台相关的实现在modules/video_capture/windows，modules/video_capture/linux目录下，如图所示：

在这里插入图片描述

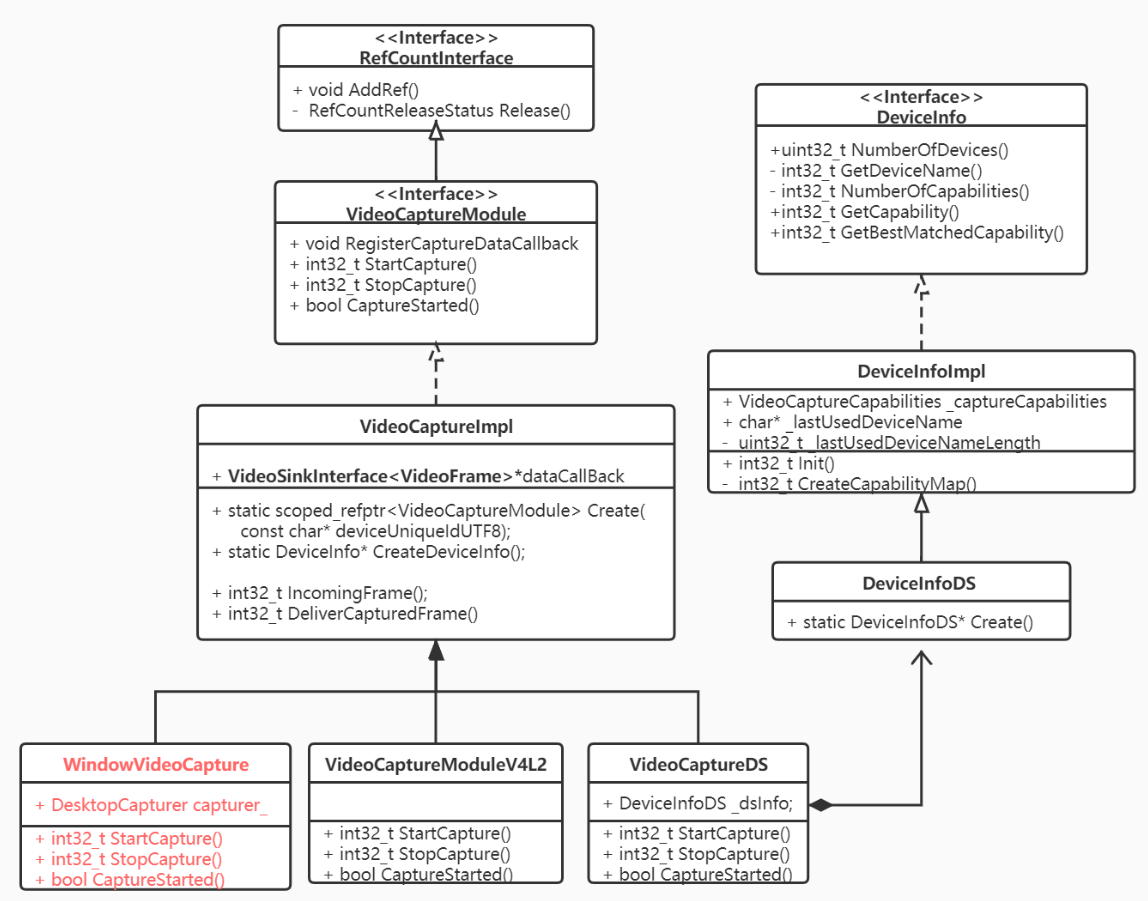

2.1.1.1 视频采集UML

在这里插入图片描述

DeviceInfo接口提供了设备枚举相关功能，其平台相关子类实例以组合的形式提供给VideoCapture。

VideoCaptureModule视频采集模块的虚基类，它定义一系列视频采集的通用接口函数：

VideoCaptureImpl类是VideoCaptureModule的实现子类。做了3个事：

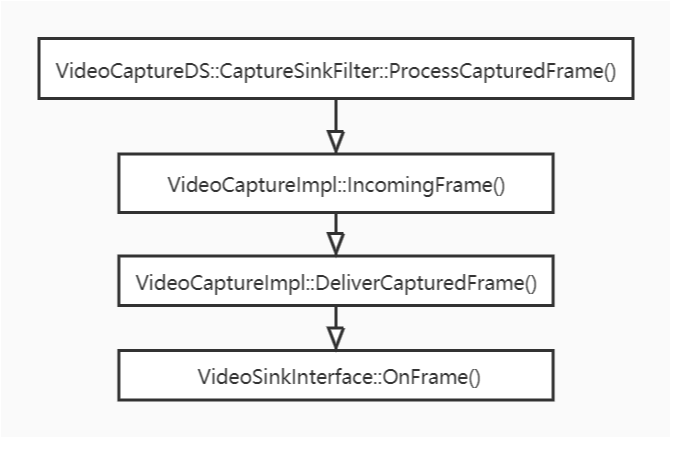

2.1.1.2 采集模块的内部数据流

在这里插入图片描述

  1. 以VideoCaptureDS为例，平台相关的采集模块采集到一帧视频后，平台相关的函数ProcessCapturedFrame()方法进行处理。ProcessCapturedFrame()将视频帧直接传递给VideoCaptureImpl::IncomingFrame()方法
  2. VideoCaptureImpl::IncomingFrame()方法将对视频帧按需求进行旋转，并利用libyuv库转换成I420类型，再给视频帧加上NTP时间戳。经过上述处理后，IncomingFrame()将视频帧进一步传递给VideoCaptureImpl::DeliverCapturedFrame()
  3. VideoCaptureImpl::DeliverCapturedFrame()将调用VideoSinkInterface::OnFrame()，将视频帧传递给回调对象_dataCallBack，即数据的下一站，从而将视频帧推送出采集模块。

2.1.2 创建视频源

VcmCapturer是创建的视频源对象，虽然从名字上来看像是视频采集类，但实质上它实现了VideoSourceInterface接口。我们认为其是一个视频 源。

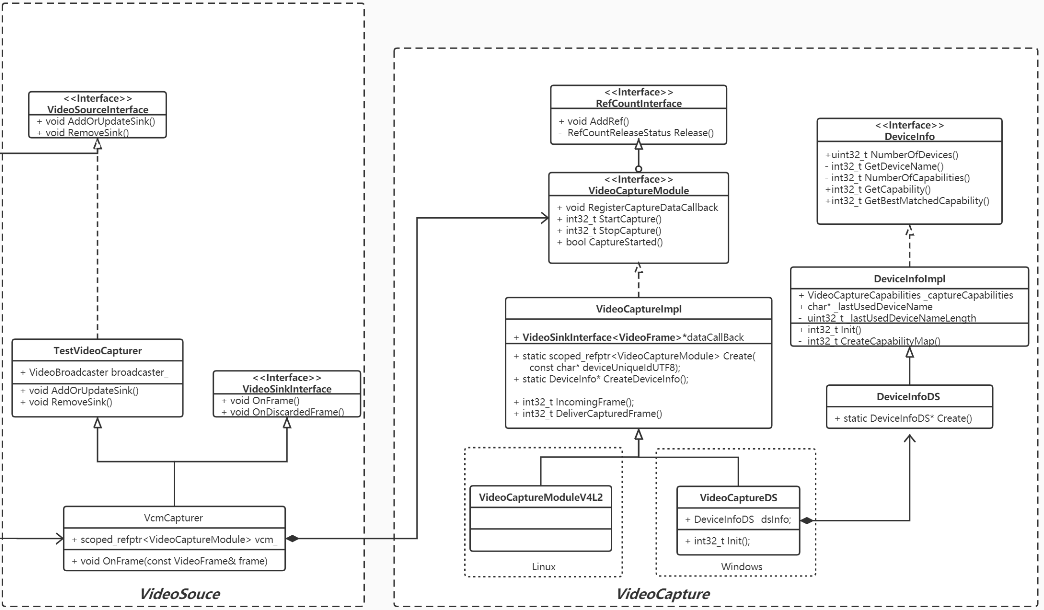

在这里插入图片描述

VideoCaptureModule作为数据源头组合到视频源对象VcmCapturer中，同时VcmCapturer又实现了VideoSinkInterface接口，可以把自己注册到VideoCaptureModule中。从而实现了视频帧从VideoCaptureModule->VideoSource的流动。

VcmCapturer在构造成功时就会启动VideoCaptureModule进行视频采集。

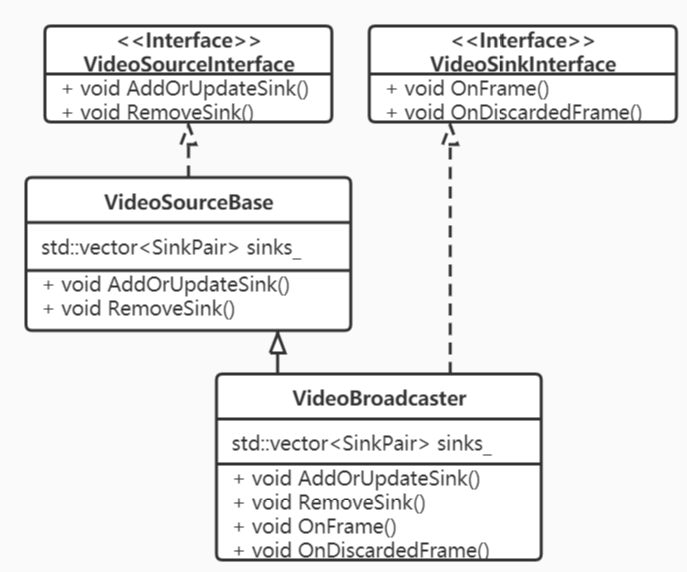

视频源VcmCapturer持有一个非常重要的成员VideoBroadcaster对象，该对象的UML类图如下。

在这里插入图片描述

一方面VideoBroadcaster实现了VideoSinkInterface接口，成为一个Sink，这样VideoSource得到采集模块的视频帧后，首先会流入到内部的VideoBroadcaster成员对象，而非直接从VideoSource流出；另一方面VideoSource和VideoBroadcaster都实现了VideoSourceInterface接口，对外VideoSource作为视频源存在，向数据流下一站提供注册方法AddOrUpdateSink()；该方法内部调用VideoBroadcaster的AddOrUpdateSink()，从而将数据流下一站VideoSink注册到VideoBroadcaster，存入成员std::vector sinks_中。到此，应该不难想到VideoBroadcaster既有了数据流入，还知道数据的下一站(可能多个)，那么VideoBroadcaster::OnFrame()中就可以通过循环调用下一站的OnFrame方法将视频帧广播出去。

为什么要如此设计？因为，在WebRTC 1.0的官方规范中说明了一个视频源是可以被多个视频轨共用的。通过上述方式可以实现共用的概念。

2.1.3 创建视频轨源

在这里插入图片描述

VideoTrackSource没有实现VideoSinkInterface接口，因此，实质上视频数据是不会流入到VideoTrackSource中的，但其组合了VideoSource对象，并且实现了VideoSourceInterface接口，添加到VideoTrackSource中的VideoSink会被添加到VideoSource，然后进一步添加到VideoBroadcast中。对外部来说，VideoTrackSource就是视频源。

VideoTrackSource另外实现了视频源状态相关的接口，以及状态通告相关的接口NotifierInterface，用于向更高一层（VideoTrack）通告视频源的状态。

2.2 视频轨的创建

2.2.1 PeerConnection::CreateVideoTrack

rtc::scoped_refptr<webrtc::VideoTrackInterface> video_track_(
    peer_connection_factory_->CreateVideoTrack(kVideoLabel, video_device));

rtc::scoped_refptr<VideoTrackInterface> PeerConnectionFactory::CreateVideoTrack(
    const std::string& id,
    VideoTrackSourceInterface* source) {
  RTC_DCHECK(signaling_thread_->IsCurrent());
  rtc::scoped_refptr<VideoTrackInterface> track(
      VideoTrack::Create(id, source, worker_thread_));
  return VideoTrackProxy::Create(signaling_thread_, worker_thread_, track);
}

rtc::scoped_refptr<VideoTrack> VideoTrack::Create(
    const std::string& id,
    VideoTrackSourceInterface* source,
    rtc::Thread* worker_thread) {
  rtc::RefCountedObject<VideoTrack>* track =
      new rtc::RefCountedObject<VideoTrack>(id, source, worker_thread);
  return track;
}

VideoTrack::VideoTrack(const std::string& label,
                       VideoTrackSourceInterface* video_source,
                       rtc::Thread* worker_thread)
    : MediaStreamTrack<VideoTrackInterface>(label),
      worker_thread_(worker_thread),
      video_source_(video_source),
      content_hint_(ContentHint::kNone) {
  video_source_->RegisterObserver(this);
}

由上视频轨创建过程可知，

2.2.2 视频轨的继承树

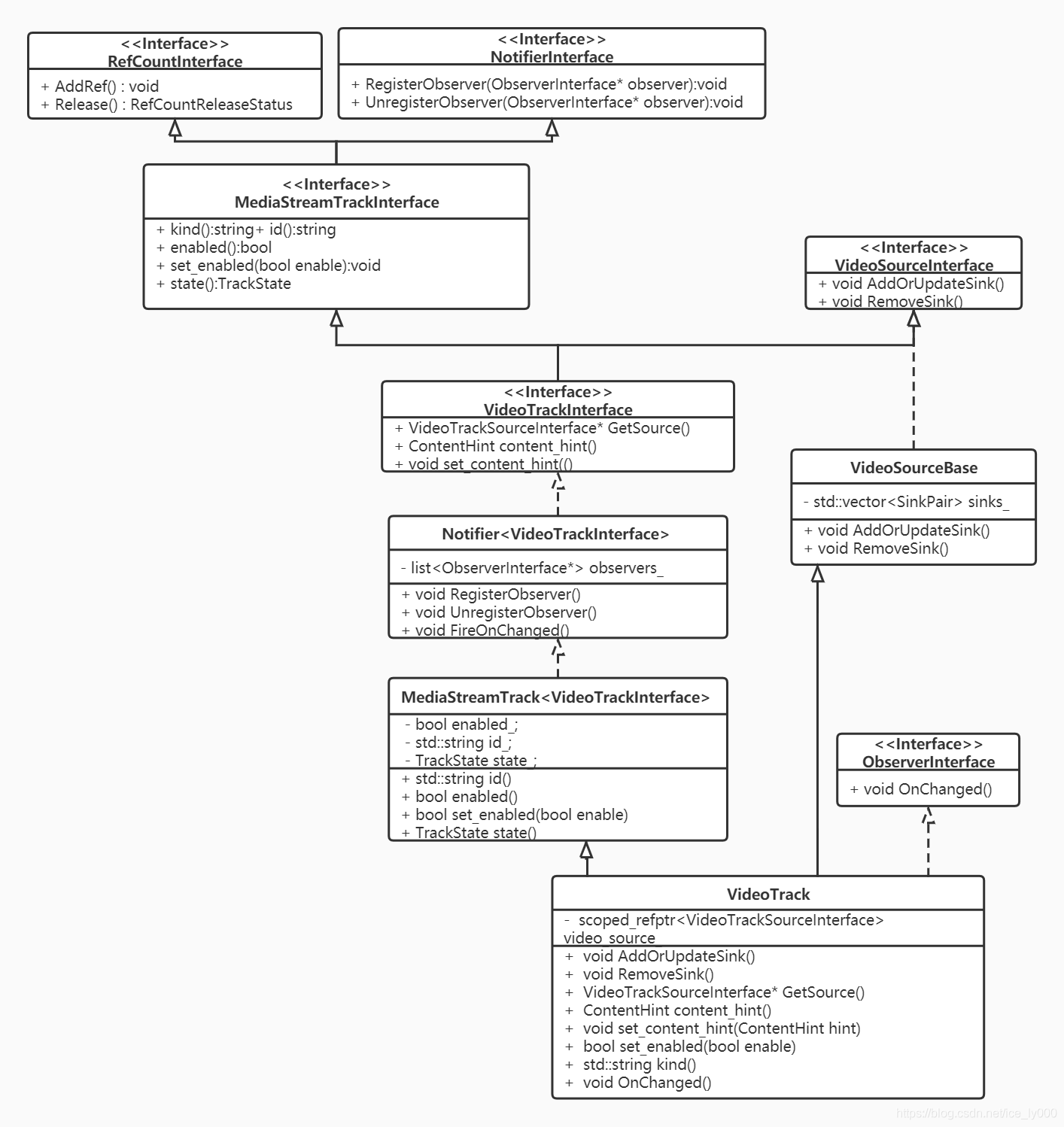

如下是VideoTrack类的UML类图。

在这里插入图片描述

从上VideoTrack类的UML类图我们可以得知如下几个结论：

2.3 视频数据的流动

纵观上述几个对象，我们可以得出如下的类图：

在这里插入图片描述

我们可以认为视频数据原始帧从VideoCapture流向了VideoSource，然后又流向了VideoTrackSource，然后流向VideoTrack。向VideoTrack注册的Sink又可以进一步获取到视频原始帧。

虽然比较细致地拆解了视频源为VideoTrackSource、VideoSource、VideoCapture，但从宏观概念上，我们要知晓：可以直接认为VideoTrackSource是视频源。数据从视频源流向视频轨。

视频轨既要从视频源获取视频数据，还要观察视频源地状态，从而同步更改自己地状态。

2.4 添加视频轨到PeerConnection

由于VideoTrack同AudioTrack一样，都实现了MediaStreamTrackInterface接口，对于PC而言，视频轨和音频轨并无实质区别，因为都是通过如下方法进行添加的。因此，在此处就不再赘述VideoTrack如何被添加？存储在PC的何处？是否将引发PC状态的改变？ 等等，见上篇文章：WebRTC源码分析-呼叫建立过程之四（上）(创建并添加本地音频轨到PeerConnection)

RTCErrorOr<rtc::scoped_refptr<RtpSenderInterface>> AddTrack(
    rtc::scoped_refptr<MediaStreamTrackInterface> track,
    const std::vector<std::string>& stream_ids) override;

3 总结

行文知此，大致对如何创建一个视频轨并添加到PC进行了一个较细致的分析。即便忘记了细节，那么如下要点是需要记住的

原文出处：WebRTC源码分析-呼叫建立过程之四（下）(创建数据通道DataChannel)

目录

1. 引言

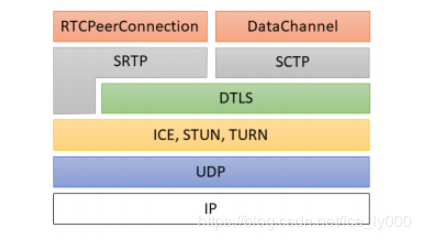

创建完PeerConnectionFactory 和 PeerConnection这两个API层的操盘对象之后，紧接着需要初始化本地的媒体，也即创建本地的音频轨、视频轨、数据通道，并将这些本地的媒体轨道添加到PeerConnection对象中。如图中红色标注所示。

本文将详细描述上述数据通道的创建细节。

在这里插入图片描述

2. 数据通道的创建

应用层通过调用PC的CreateDataChannel方法来创建DataChannel，PC有两个CreateDataChannel方法，其中一个入参是mid值，另外一个如下源码所示。

2.1 PeerConnection::CreateDataChannel方法

rtc::scoped_refptr<DataChannelInterface> PeerConnection::CreateDataChannel(
    const std::string& label,
    const DataChannelInit* config) {
  // 1. 判断是否运行于信令线程，输出日志
  RTC_DCHECK_RUN_ON(signaling_thread());
  TRACE_EVENT0("webrtc", "PeerConnection::CreateDataChannel");

  // 2. 是否为第一个数据通道？
  //    PC.data_channel_controller_有三个成员变量记录了DataChannel，分别是
  //    map<std::string, rtc::scoped_refptr<DataChannel>> rtp_data_channels_；
  //    vector<rtc::scoped_refptr<DataChannel>> sctp_data_channels_；
  //    vector<rtc::scoped_refptr<DataChannel>> sctp_data_channels_to_free_；
  //    第一个记录的是rtp作为datachannel底层传输的数据通道，并且记录label->DataChannel的映射
  //    第二个记录的是sctp作为datachannel底层传输的数据通道
  //    第三个记录的是已经需要进行释放的sctp作为datachannel底层传输的数据通道
  //
  //    是否是第一个，取决于rtp_data_channels_和sctp_data_channels_是否为空，为空，则是第一个；
  //    不需要判断第三个记录，因为已经是需要销毁释放的datachannel了。
  bool first_datachannel = !data_channel_controller_.HasDataChannels();

  // 3. 创建DataChannel对象
  // 3.1 创建内部使用的DataChannel初始化参数InternalDataChannelInit
  std::unique_ptr<InternalDataChannelInit> internal_config;
  if (config) {
    internal_config.reset(new InternalDataChannelInit(*config));
  }
  // 3.2 通过InternalCreateDataChannel方法来创建DataChannel
  rtc::scoped_refptr<DataChannelInterface> channel(
      data_channel_controller_.InternalCreateDataChannel(label, internal_config.get()));
  if (!channel.get()) {
    return nullptr;
  }
  // 3.3 如果创建的是RTP DataChannel或者是第一个SCTP DataChannel，需要报告给PC的观察者
  //     进行重新协商
  // Trigger the onRenegotiationNeeded event for every new RTP DataChannel, or
  // the first SCTP DataChannel.
  if (data_channel_type() == cricket::DCT_RTP || first_datachannel) {
    Observer()->OnRenegotiationNeeded();
  }

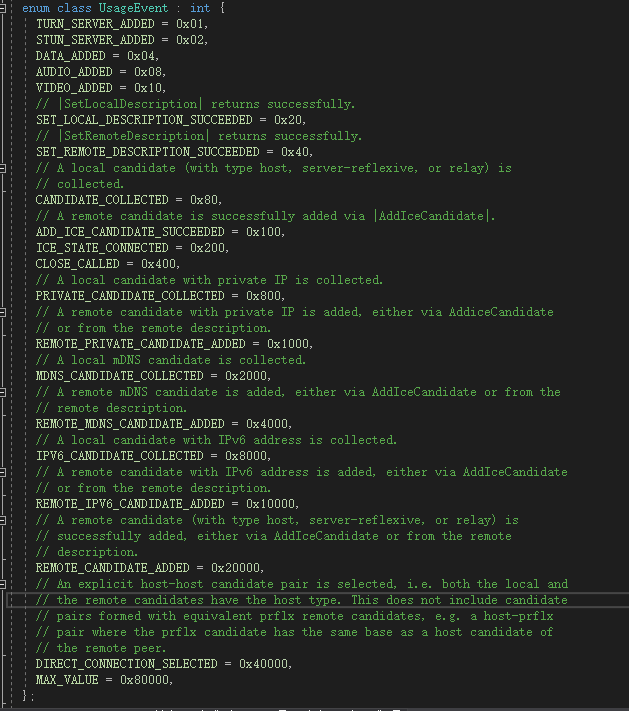

  // 3.4 记录DATA_ADDED事件到PC的成员usage_event_accumulator_
  NoteUsageEvent(UsageEvent::DATA_ADDED);

  // 4. 返回DataChannel的代理对象DataChannelProxy
  return DataChannelProxy::Create(signaling_thread(), channel.get());
}

分四步对CreateDataChannel()方法进行了初步分析，其中一些知识点拎出来再说明下：

在这里插入图片描述

接下来是时候好好看看那两个重要的参数了：DataChannelInit && data_channel_type_

2.1.1 初始化参数DataChannelInit

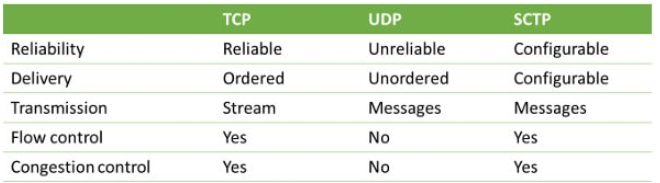

当我们在网上搜索SCTP时，会看到相关的描述，将SCTP介绍为与UDP，TCP同一层次的传输层协议。最早STCP是把窄带7号信令的可靠性传输机制引入到IP协议、优化TCP协议的不能分帧传输的局限性提出来的，不过后来应用不是很广泛。在WebRTC中实现数据通道使用的SCTP是基于改良剪切版的，有两个草案描述了该改良版本《draft-ietf-rtcweb-data-channel-13》、《draft-ietf-rtcweb-data-protocol-09》（此处描述来源于webrtc数据通道之SCTP over DTLS简介）。WebRTC要求使用SCTP必须开启DTLS，协议的分层图如下：可以得知WebRTC中的SCTP实际上是基于UDP在应用层提供的相关实现，而非常规意义上的OSI模型中的传输层。

WebRTC根据实际的应用场景，提供了不同可靠程度的传输模式：可靠传输模式、部分可靠传输模式、不可靠传输模式。

在这里插入图片描述

采用哪种模式取决于结构体参数DataChannelInit，该参数包含的字段如下源码：

struct DataChannelInit {
  // Deprecated. Reliability is assumed, and channel will be unreliable if
  // maxRetransmitTime or MaxRetransmits is set.
  bool reliable = false;
  // True if ordered delivery is required.
  bool ordered = true;
  // The max period of time in milliseconds in which retransmissions will be
  // sent. After this time, no more retransmissions will be sent.
  //
  // Cannot be set along with |maxRetransmits|.
  // This is called |maxPacketLifeTime| in the WebRTC JS API.
  absl::optional<int> maxRetransmitTime;
  // The max number of retransmissions.
  //
  // Cannot be set along with |maxRetransmitTime|.
  absl::optional<int> maxRetransmits;
  // This is set by the application and opaque to the WebRTC implementation.
  std::string protocol;
  // True if the channel has been externally negotiated and we do not send an
  // in-band signalling in the form of an "open" message. If this is true, |id|
  // below must be set; otherwise it should be unset and will be negotiated
  // in-band.
  bool negotiated = false;
  // The stream id, or SID, for SCTP data channels. -1 if unset (see above).
  int id = -1;
};
参数取值传输可靠性
reliable为true可靠传输
reliable为false，maxRetransmitTime 或 maxRetransmits存在且有效部分可靠传输
reliable为false，且maxRetransmitTime && maxRetransmits均无效不可靠传输

InternalDataChannelInit结构参数扩展了DataChannelInit ，增加了一个字段OpenHandshakeRole：

struct InternalDataChannelInit : public DataChannelInit {
  enum OpenHandshakeRole { kOpener, kAcker, kNone };
  // The default role is kOpener because the default |negotiated| is false.
  InternalDataChannelInit() : open_handshake_role(kOpener) {}
  explicit InternalDataChannelInit(const DataChannelInit& base);
  OpenHandshakeRole open_handshake_role;
};

在需要带外协商时，open_handshake_role为kNone；带内协商时open_handshake_role默认为kOpener（一方为kOpener、另一方为kAcker），kOpener主动向kAcker发送Open控制消息，进行带内协商。

2.1.2 PeerConnection.datachannel_controller.datachannel_type

PeerConnection.data_channel_controller_.data_channel_type_成员是一个枚举类型的变量，该变量影响到在创建DataChannel时，DataChannel底层使用的协议。

enum DataChannelType {
  // 不允许创建DataChannel；
  DCT_NONE = 0,
  // 基于RTP协议的DataChannel；
  DCT_RTP = 1,
  // 基于SCTP协议的DataChannel；
  DCT_SCTP = 2,
  // 有待解惑
  // Data channel transport over media transport.
  DCT_MEDIA_TRANSPORT = 3,
  // 基于UDP协议的DataChannel，与上一个相比行为一致，但不使用DTLS
  // Data channel transport over datagram transport (with no fallback).  This is
  // the same behavior as data channel transport over media transport, and is
  // usable without DTLS.
  DCT_DATA_CHANNEL_TRANSPORT = 4,
  // 基于UDP传输(使用SCTP协商语法，并可回退到SCTP)。必须使用DTLS。
  // Data channel transport over datagram transport (with SCTP negotiation
  // semantics and a fallback to SCTP).  Only usable with DTLS.
  DCT_DATA_CHANNEL_TRANSPORT_SCTP = 5,
};

PeerConnection.data_channel_controller_.data_channel_type_参数在PC初始化函数中赋值，之前在分析创建PC的文章中粗略地分析过PeerConnection::Initialize()方法，再次把其中与当前议题相关的部分截取出来以供分析：

if (use_datagram_transport_for_data_channels_) {
  if (configuration.enable_rtp_data_channel) {
    RTC_LOG(LS_ERROR) << "enable_rtp_data_channel and "
                          "use_datagram_transport_for_data_channels are "
                          "incompatible and cannot both be set to true";
    return false;
  }
  if (configuration.enable_dtls_srtp && !*configuration.enable_dtls_srtp) {
    RTC_LOG(LS_INFO) << "Using data channel transport with no fallback";
    data_channel_controller_.set_data_channel_type(
        cricket::DCT_DATA_CHANNEL_TRANSPORT);
  } else {
    RTC_LOG(LS_INFO) << "Using data channel transport with fallback to SCTP";
    data_channel_controller_.set_data_channel_type(
        cricket::DCT_DATA_CHANNEL_TRANSPORT_SCTP);
    config.sctp_factory = sctp_factory_.get();
  }
} else if (configuration.enable_rtp_data_channel) {
  // Enable creation of RTP data channels if the kEnableRtpDataChannels is
  // set. It takes precendence over the disable_sctp_data_channels
  // PeerConnectionFactoryInterface::Options.
  data_channel_controller_.set_data_channel_type(cricket::DCT_RTP);
} else {
  // DTLS has to be enabled to use SCTP.
  if (!options.disable_sctp_data_channels && dtls_enabled_) {
    data_channel_controller_.set_data_channel_type(cricket::DCT_SCTP);
    config.sctp_factory = sctp_factory_.get();
  }
}

总之：
DataChannel最终的类别取决于PC的RTCConfiguration配置参数中的两个取值：use_datagram_transport_for_data_channels_和enable_rtp_data_channel；以及PC工厂类是否提供了MediaTransportFactory。

由于使用DatagramTrasnport接口来收发DataChannel数据的方式是后引入的，是一个实验特性，需要特意设置use_datagram_transport_for_data_channels_以及提供MediaTransportFactory来开启；

由于WebRTC中使用RTP来实现DataChannel是一个计划要淘汰的方式，因此，也需要外部设置RTCConfiguration.enable_rtp_data_channel来启用

由于SCTP是实现DataChannel最正式的方式，因此，在外界不提供额外设置的情况下，默认使用该方式。

2.2 DataChannelController::InternalCreateDataChannel方法

rtc::scoped_refptr<DataChannel> DataChannelController::InternalCreateDataChannel(
    const std::string& label,
    const InternalDataChannelInit* config) {
  // 1.判断PC状态是否已经关闭了
  if (IsClosed()) {
    return nullptr;
  }

  // 2. 若data_channel_type_为DCT_NONE，表示禁用DataChannel
  if (data_channel_type() == cricket::DCT_NONE) {
    RTC_LOG(LS_ERROR)
        << "InternalCreateDataChannel: Data is not supported in this call.";
    return nullptr;
  }

  // 3. 判断外部是否提供了InternalDataChannelInit，否则提供默认的
  InternalDataChannelInit new_config =
      config ? (*config) : InternalDataChannelInit();

  // 4. 如果DataChannel是类sctp类型，我们需要对sid进行处理
  //    类sctp已经在上文描述过
  if (DataChannel::IsSctpLike(data_channel_type_)) {
    // 4.1 如果new_config.id < 0，是无效的sid值，根据SSLRole是服务器还是客户端
    // 分配有效的sid
    if (new_config.id < 0) {
      rtc::SSLRole role;
      if ((GetSctpSslRole(&role)) &&
          !sid_allocator_.AllocateSid(role, &new_config.id)) {
        RTC_LOG(LS_ERROR)
            << "No id can be allocated for the SCTP data channel.";
        return nullptr;
      }
    // 4.2 如果new_config.id > 0，判断外部提供的new_config.id是否有效
    //     也即new_config.id是否超界或者已经被使用
    } else if (!sid_allocator_.ReserveSid(new_config.id)) {
      RTC_LOG(LS_ERROR) << "Failed to create a SCTP data channel "
                           "because the id is already in use or out of range.";
      return nullptr;
    }
  }

  // 5. DataChannel::Create根据datachannel类别，标签，参数来创建DataChannel
  rtc::scoped_refptr<DataChannel> channel(
      DataChannel::Create(this, data_channel_type(), label, new_config));
  if (!channel) {
    sid_allocator_.ReleaseSid(new_config.id);
    return nullptr;
  }

  // 6. 存储创建的DataChannel
  // 6.1 如果创建的是cricket::DCT_RTP类别的DataChannel，则放入成员rtp_data_channels_中
  if (channel->data_channel_type() == cricket::DCT_RTP) {
    if (rtp_data_channels_.find(channel->label()) != rtp_data_channels_.end()) {
      RTC_LOG(LS_ERROR) << "DataChannel with label " << channel->label()
                        << " already exists.";
      return nullptr;
    }
    rtp_data_channels_[channel->label()] = channel;
  // 6.2 如果创建的是类sctp的DataChannel，则放入成员sctp_data_channels_中
  } else {
    RTC_DCHECK(DataChannel::IsSctpLike(data_channel_type_));
    sctp_data_channels_.push_back(channel);
    // 绑定通道的关闭信号和PC对应的槽，让PC知道SCTP通道的关闭事件
    channel->SignalClosed.connect(this,
                                  &PeerConnection::OnSctpDataChannelClosed);
  }

  // 7. 发送通道创建的信号，一方面PC封装了DataChannelController的SignalDataChannelCreated_
  //    信号，PC肯定能获知该信号进行响应；另一方面RTCStatsCollector等对象通过关联PC封装的
  //    SignalDataChannelCreated信号也可以处理数据通道被创建的消息。
  SignalDataChannelCreated_(channel.get());
  return channel;
}

该函数就不展开分析了，最终调用了DataChannel::Create()方法来创建DataChannel。后续来看下DataChannel::Create()方法的内容。

2.3 DataChannel::Create方法

分两步：构造DataChannel + 初始化DataChannel

rtc::scoped_refptr<DataChannel> DataChannel::Create(
    DataChannelProviderInterface* provider,
    cricket::DataChannelType dct,
    const std::string& label,
    const InternalDataChannelInit& config) {
  // 1. 调用DataChannel的构造函数
  rtc::scoped_refptr<DataChannel> channel(
      new rtc::RefCountedObject<DataChannel>(provider, dct, label));
  // 2. 调用初始化方法
  if (!channel->Init(config)) {
    return NULL;
  }
  return channel;
}

2.3.1 DataChannel构造

初始化成员，各成员的用途

DataChannel::DataChannel(DataChannelProviderInterface* provider,
                          cricket::DataChannelType dct,
                          const std::string& label)
    : internal_id_(GenerateUniqueId()),
      label_(label),
      observer_(nullptr),
      state_(kConnecting),
      messages_sent_(0),
      bytes_sent_(0),
      messages_received_(0),
      bytes_received_(0),
      buffered_amount_(0),
      data_channel_type_(dct),
      provider_(provider),
      handshake_state_(kHandshakeInit),
      connected_to_provider_(false),
      send_ssrc_set_(false),
      receive_ssrc_set_(false),
      writable_(false),
      send_ssrc_(0),
      receive_ssrc_(0) {}

2.3.2 DataChannel初始化

bool DataChannel::Init(const InternalDataChannelInit& config) {
  // 根据通道类别进行分类处理
  // 1. RTP类别的通道
  if (data_channel_type_ == cricket::DCT_RTP) {
    // 1.1 入参判断：
    //     RTP通道不能提供可靠传输，因此，reliable不能为真；
    //     RTP通道id必须为-1，因为sid是为sctp准备的，RTP通道不应该设置该值；
    //     RTP通道不提供按重传次数或者最大重传时间这种部分可靠性，因此，maxRetransmits
    //           maxRetransmitTime不可存在。
    if (config.reliable || config.id != -1 || config.maxRetransmits ||
        config.maxRetransmitTime) {
      RTC_LOG(LS_ERROR) << "Failed to initialize the RTP data channel due to "
                           "invalid DataChannelInit.";
      return false;
    }
    //1.2 RTP通道不需要带内协商，因此，握手状态为kHandshakeReady即可
    handshake_state_ = kHandshakeReady;

  // 2. 类sctp类别的通道
  } else if (IsSctpLike(data_channel_type_)) {
    // 2.1 判断参数的有效性
    if (config.id < -1 ||
        (config.maxRetransmits && *config.maxRetransmits < 0) ||
        (config.maxRetransmitTime && *config.maxRetransmitTime < 0)) {
      RTC_LOG(LS_ERROR) << "Failed to initialize the SCTP data channel due to "
                           "invalid DataChannelInit.";
      return false;
    }
    // 2.2 按最大重传次数或最大重传时间来确定重传规则，二者不能同时存在
    if (config.maxRetransmits && config.maxRetransmitTime) {
      RTC_LOG(LS_ERROR)
          << "maxRetransmits and maxRetransmitTime should not be both set.";
      return false;
    }
    config_ = config;
    // 2.3 根据握手角色，确定本端握手初始状态
    switch (config_.open_handshake_role) {
      // 2.3.1 KNone表示不在此进行协商，进行带外协商，因此，状态置为已协商完成的
      //       kHandshakeReady状态即可。
      case webrtc::InternalDataChannelInit::kNone:  // pre-negotiated
        handshake_state_ = kHandshakeReady;
        break;
      // 2.3.2 kOpener表示通道打开者，主动发送Open消息方，状态置为kHandshakeShouldSendOpen
      //       表示需要但还未发送Open消息
      case webrtc::InternalDataChannelInit::kOpener:
        handshake_state_ = kHandshakeShouldSendOpen;
        break;
      // 2.3.3 kAcker表示通道的被动打开方，因此状态设置为kHandshakeShouldSendAck
      //       表示下一次要发送Ack，但还未发送的状态
      case webrtc::InternalDataChannelInit::kAcker:
        handshake_state_ = kHandshakeShouldSendAck;
        break;
    }

    // 2.4 尝试关联provider提供的底层transport，以防transport已经创建好了，错过其发出的
    //   ready信号
    // Try to connect to the transport in case the transport channel already
    // exists.
    OnTransportChannelCreated();

    // 2.5 如果底层transport已经是可以发送数据的状态（因为初始化通道ok的信号可能先于
    //    DataChannel创建被发送），以异步的方式来执行OnChannelReady(true)是因为
    //    在当前方法返回前，上层的对象还没建立起连接.
    // Checks if the transport is ready to send because the initial channel
    // ready signal may have been sent before the DataChannel creation.
    // This has to be done async because the upper layer objects (e.g.
    // Chrome glue and WebKit) are not wired up properly until after this
    // function returns.
    if (provider_->ReadyToSendData()) {
      invoker_.AsyncInvoke<void>(RTC_FROM_HERE, rtc::Thread::Current(),
                                 [this] { OnChannelReady(true); });
    }
  }

  return true;
}

之前我们提到RTP是会被淘汰的方式，SCTP是当前主流方式，因此，我们逮着SCTP来说明。DataChannel初始过程中，最重要的莫过于调用OnTransportChannelCreated()，使得provider将上层的DataChannel与底层的Transport对象给联系起来。我们来重点看下该方法。

2.3.3 DataChannel与底层Transport的关联

void DataChannel::OnTransportChannelCreated() {
  // 1. 只有类SCTP才需要进行关联
  RTC_DCHECK(IsSctpLike(data_channel_type_));
  // 2. 进行关联
  if (!connected_to_provider_) {
    connected_to_provider_ = provider_->ConnectDataChannel(this);
  }
  // 3. 关联时，sid会被清掉，因此，再设置一次。
  // The sid may have been unassigned when provider_->ConnectDataChannel was
  // done. So always add the streams even if connected_to_provider_ is true.
  if (config_.id >= 0) {
    provider_->AddSctpDataStream(config_.id);
  }
}

进一步看下真正的关联实现：

bool DataChannelController::ConnectDataChannel(
    DataChannel* webrtc_data_channel) {
  // 1. 必须运行在信令线程
  RTC_DCHECK_RUN_ON(signaling_thread());

  // 2. 如果底层传输通道还不存在，则不需要绑定了
  //    rtp_data_channel是RTP协议的底层Transport
  //    data_channel_transport是sctp协议的底层transport
  if (!rtp_data_channel() && !data_channel_transport()) {
    // Don't log an error here, because DataChannels are expected to call
    // ConnectDataChannel in this state. It's the only way to initially tell
    // whether or not the underlying transport is ready.
    return false;
  }

  // 3. 如果sctp协议的底层transport存在，则进行相关信号绑定。请注意：
  //    信号的发射者是DataChannelController，而非transport本身；
  //    信号的接收者是上层的DataChannel对象；
  //    势必.....DataChannelController还得与底层transport进行
  //    对应的关联...如何关联，往后看
  if (data_channel_transport()) {
    // 3.1 底层Transport处于可写状态
    SignalDataChannelTransportWritable_s.connect(webrtc_data_channel,
                                                 &DataChannel::OnChannelReady);
    // 3.2 底层Transport收到data
    SignalDataChannelTransportReceivedData_s.connect(
        webrtc_data_channel, &DataChannel::OnDataReceived);
    // 3.3 底层Transport处于关闭过程中
    SignalDataChannelTransportChannelClosing_s.connect(
        webrtc_data_channel, &DataChannel::OnClosingProcedureStartedRemotely);
    // 3.4 底层Transport处于已关闭状态
    SignalDataChannelTransportChannelClosed_s.connect(
        webrtc_data_channel, &DataChannel::OnClosingProcedureComplete);
  }

  // 4. 如果是rtp协议的底层传输通道存在，则也进行相关信号绑定，状态没有sctp那么多
  //    并且与3应该是不会同时存在的，并且注意：
  //    信号发送者是底层传输通道，不需要provider做二道贩子
  //    信号接收者是上层DataChannel。
  if (rtp_data_channel()) {
    // 4.1 底层通道已处于可发送状态
    rtp_data_channel()->SignalReadyToSendData.connect(
        webrtc_data_channel, &DataChannel::OnChannelReady);
    // 4.2 底层通道有数据到达
    rtp_data_channel()->SignalDataReceived.connect(
        webrtc_data_channel, &DataChannel::OnDataReceived);
  }
  return true;
}

代码分析到这儿，DataChannel创建过程也分析完了，可能还会有懵逼的地方。比如，对于SCTP协议的传输，如上代码所示，DataChannelController做了二道贩子，在底层的Transport与DataChannel之间拉起了皮条。那么DataChannelController是如何与Transport勾搭上的呢？还有几个问题：

由于本篇文章已经很长了，打算另起一篇文章来说明下DataChannel相关的这几个类，并回答上述几个问题。WebRTC源码分析——DataChannel及其相关类

3. 总结

回顾下上述所说内容，捡要点做下总结：

在这里插入图片描述

在这里插入图片描述
