原文出处：WebRTC基于TransportCC和Trendline Filter的发送端码率估计(Sendside-BWE)

1 引言

众所周知，WebRTC的拥塞控制和码率估计算法采用GCC算法[1]。该算法充分考虑了网络丢包和网络延迟对码率估计的不同影响，分别基于丢包率和网络延迟进行码率估计，最后综合这另种码率得出最优值。在算法实现上，基于丢包率的码率估计在发送端进行，基于网络延迟的码率估计在接收端进行。最后在发送端计算出最优值，作用于Codec和PacedSender模块。GCC算法能够较好地基于网络实时状况估计网络带宽，为网络实时通信应用打下坚实基础[2][3][4]。

然而，随着时间推移，在实际测试中发现GCC算法逐渐显出一些弊端，比如不能适应所有网络模型，应对网络峰值能力差，等等。为此，Google官方从M55版本引进最新的拥塞控制算法Sendside-BWE，把所有码率计算模块都移到发送端进行，并采用全新的Trendline滤波器取代之前的Kalman滤波器[5]。实测表明，新的算法实现能够更好更快地进行码率估计和网络过载恢复。

本文基于WebRTC的M66版本和相关RFC，深度分析学习最新Sendside-BWE算法的实现。

2 GCC算法回顾

关于GCC算法已经有很多分析和论述[6][7]，本文只回顾其算法框架，并分析其在实际应用中存在的问题。

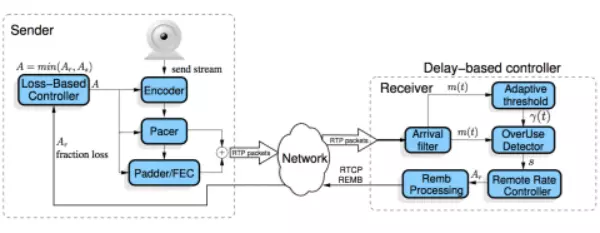

图1 GCC算法整体结构

GCC算法分两部分：发送端基于丢包率的码率控制和接收端基于延迟的码率控制。基于丢包率的码率控制运行在发送端，依靠RTCPRR报文进行工作。WebRTC在发送端收到来自接收端的RTCP RR报文，根据其Report Block中携带的丢包率信息，动态调整发送端码率As。基于延迟的码率控制运行在接收端，WebRTC根据数据包到达的时间延迟，通过到达时间滤波器，估算出网络延迟m(t)，然后经过过载检测器判断当前网络的拥塞状况，最后在码率控制器根据规则计算出远端估计最大码率Ar。得到Ar之后，通过RTCP REMB报文返回发送端。发送端综合As、Ar和预配置的上下限，计算出最终的目标码率A，该码率会作用到Encoder、RTP和PacedSender等模块，控制发送端的码率。

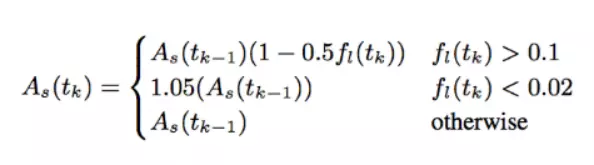

发送端基于丢包率的码率估计计算公式：

图2 GCC发送端基于丢包率的码率估计

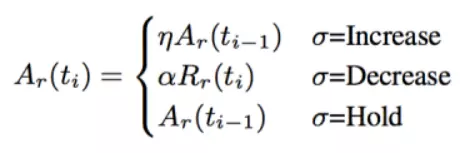

接收端基于延迟的码率估计计算公式：

图3 GCC接收端基于延迟的码率估计

GCC算法充分考虑丢包率和延迟对码率的影响，在实时通讯应用(如视频会议)中能够发挥良好效果。然而，在某些特定应用场景下(比如实时在线编辑)，GCC算法的表现不太让人满意，主要体现在它应对峰值流量的能力上，具体表现在：1）算法一开始基于Increase状态增加码率，当检测到Decrease状态时调用Ar[t(i)] = Alpha * Rr[t(i)]，这个时候实时码率Rr(ti)可能远小于Ar[t(i-1)]，这样在后续过程中Ar处于较低水平；此时若有视频关键帧冲击，则数据包大量在PacedSender的队列中排队，造成较大排队延迟。2）基于1）中论述的情况，码率估计模块反馈给Codec的编码码率很低，但编码器需要编码关键帧时，内部的码率控制模块控制出的最小码率仍然大于反馈码率。这两种情况都会造成较大的发送端排队延迟，进而在接收端造成较大的JitterBuffer延迟，最终导致端到端延迟到达500ms的水平，这在实时在线编辑应用中是无法容忍的。

基于此，Google官方从WebRTC M55开始引入新的码率估计算法，把所有码率计算模块都移动到发送端，并采用全新的Trendline滤波器，基于码率探测机制快速准确地估计出实时码率。

3 Sendside-BWE算法框架

从本节开始系统分析Sendside-BWE算法的框架和实现，图4显示该算法的基本实现框架，以及和GCC算法的对比。

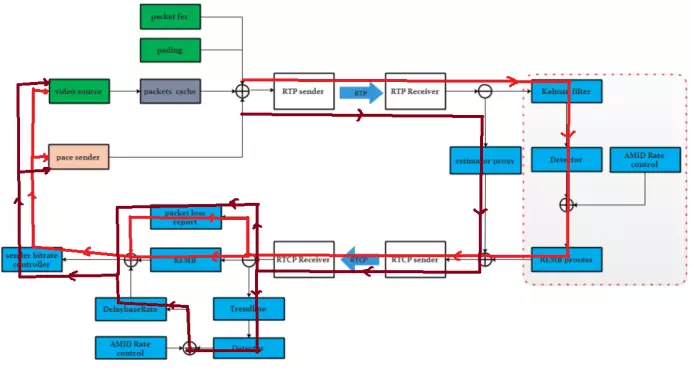

图4 Sendside-BWE算法和GCC算法的实现和对比[8]

图4中棕色线是Sendside-BWE算法的数据控制流回路：发送端在发送RTP数据包时，在RTP头部扩展中设置传输层序列号TransportSequenceNumber；数据包到达接收端后记录该序列号和包到达时间，然后接收端基于此构造TransportCC报文返回到发送端；发送端解析该报文，并执行Sendside-BWE算法，计算得到基于延迟的码率Ar；最终Ar和基于丢包率的码率As进行比较得到最终目标码率，作用到PacedSender和Codec模块，形成一个完整的反馈回路。图4中红色线是GCC算法的数据控制流回路：发送端在发送RTP数据包时，在RTP头部扩展中设置绝对发送时间AbsSendTime；数据包到达接收端后记录该绝对到达时间，然后基于此执行GCC算法得到Ar，最后构造REMB报文把Ar发送回发送端；发送端基于Ar和As得到最终目标码率，作用到PacedSender和Codec模块，形成一个完整的反馈回路。

从中可以看出，Sendside-BWE算法充分复用GCC算法的框架和实现，整个反馈回路基本类似：发送端在RTP头部扩展中记录码率估计元数据，码率估计模块基于此元数据估计出码率As，在发送端基于丢包率计算Ar，发送端综合As和Ar得到最终目标码率，并作用于Codec和PacedSender模块。所不同的是：对于GCC算法，RTP报文头部添加AbsSendTime扩展，在接收端执行基于延迟的码率估计，网络延迟滤波器采用KalmanFilter，返回给发送端的是REMB报文；对于Sendside-BWE算法，RTP报文头部添加TransportSequenceNumber扩展，在发送端执行基于延迟的码率估计，网络延迟滤波器采用Trandline，返回给发送端的是TransportCC报文。表5总结出GCC算法和Sendside-BWE算法的异同。

表5 GCC和Sendside-BWE关键模块异同

需要注意的是，从WebRTC M55开始启用Sendside-BWE后，其GCC算法就只做前向兼容而没有进一步的功能开发、性能优化和bug修正。因此，GCC是过去，Sendside-BWE是未来。

4 Sendside-BWE算法实现

本节论述Sendside-BWE算法的实现细节，在论述上力求不过度注释代码，以免陷入细节无法自拔。本节按照如下顺序论述Sendside-BWE的实现细节：SDP协商，发送端发送RTP报文，接收端接受RTP报文及信息存储，接收端构造TransportCC报文，发送端解析TransportCC报文，发送端码率估计。

4.1 Sendside-BWE在SDP层协商

TransportCC和remb一样都是Codec的feedback params的一部分。为支持TransportCC，Codec在收集feedback params时需添加额外一条：

codec->AddFeedbackParam(FeedbackParam(kRtcpFbParamTransportCc, kParamValueEmpty));

其中，TransportCC在最终生成的SDP中体现为如下一条attribute：

a=extmap:5 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01

然后，SDP协商过程按照常规操作进行。

4.2 发送端发送RTP报文

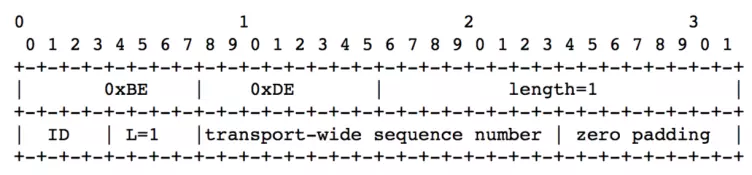

发送端在发送RTP报文时，需要在RTP头部添加新的扩展TransportSequenceNumber，该扩展格式如图6所示。

图6 TransportSequenceNumber扩展格式

注意这里的传输层序列号，和RTP报文格式中的媒体层序列号不是同一个东西。传输层序列号关注数据的传输特性，主要作用是码率估计；媒体曾序列号关注数据的媒体特性，主要作用是组帧和抗丢包。它们的初始值不一样，赋值点也不一样，其中媒体层序列号在RTPSender::AssignSequenceNumber()处赋值，而传输层序列号在RTPSender::UpdateTransportSequenceNumber()处赋值。RTP报文在发送时构造该头部扩展的函数调用栈如下：

=> RTPSender::TimeToSendPacket();
 => RTPSender::PrepareAndSendPacket();
  => RTPSender::UpdateTransportSequenceNumber();
   => RTPSender::AddPacketToTransportFeedback();s
    => SendSideCongestionController::AddPacket();

然后RTP报文走正常的构造发送路径发送到网络。

4.3 接收端接收RTP并构造TransportCC报文

接收端worker线程在收到RTP报文后，解析并检查其头部扩展，根据其是否有TransportSN扩展，决定采用Sendside-BWE还是GCC，注意这两种拥塞控制器是互斥的。对于Sendside-BWE，接收端代理解析扩展拿到传输层序列号，并记录RTP报文的到达时间，构造(transport-sn，arrival_time_ms)键值对，存储在队列中。整个过程的函数调用栈如下：

=> Call::DeliverRtp();
 => NotifyBweOfReceivedPacket();
 => RtpPacketReceived::GetHeader();
 => ReceiveSideCongestionController::OnReceivedPacket();
  => RemoteEstimatorProxy::IncomingPacket();
   => OnPacketArrival(transport-sn, arrivaltime_ms)：
      Packet_arrival_times[seq] = arrival_time;

RemoteEstimatorProxy作为Sendside-BWE在接收端的代理，其实现遵从WebRTC的模块机制，在Process线程以100ms为发送周期发送TransportCC报文[9]，发送周期会根据当前码率动态调整，其取值范围在[50ms, 250ms]之间，其本身可用的发送码率为当前可用码率的5%。TransportFeedback报文是一种RTP传输层feedback报文(pt=205)，FMT为15。其格式如图7所示：

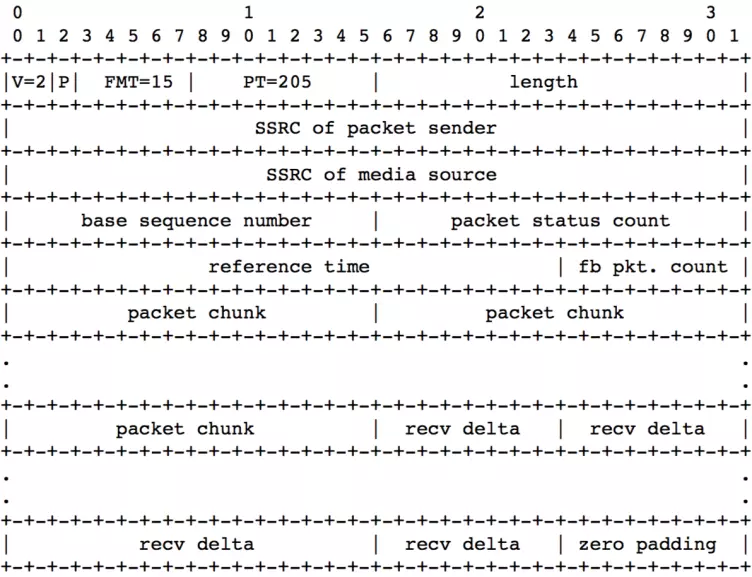

图7 TransportCC报文格式

TransportCC报文采用base + bitmap的思想，其各个字段的具体解释请参考文献[9]，一个TransportCC报文能最多携带16个RTP报文的有效信息，每个RTP报文信息包括其传输层序列号和包到达时间。TransportCC报文在发送端构造和发送的函数调用栈如下：

=> RemoteEstimatorProxy::Process();
 => RemoteEstimatorProxy::BuildFeedbackPacket();
  => TransportFeedback::AddReceivedPacket()
   => PacketRouter::SendTransportFeedback(fbpacket);
    => RTCPSender::SendFeedbackPacket(fbpacket);

然后按照常规RTCP报文流程发送到发送端。

4.4 发送端接收TransportCC报文并解析

接收端接收操作就是常规的RTCP接收、解析并回调的流程，在worker线程中：

=> WebRtcVideoChannel::OnRtcpReceived();
 => Call::DeliverRtcp();
  => RTCPReceiver::HandleTransportFeedback();
   => RTCPReceiver::TriggerCallbacksFromRtcpPacket();
    => TransportFeedbackObserver::OnTransportFeedback();
     => SendSideCongestionController::OnTransportFeedback();

然后就是Send-side BWE算法在发送端的核心实现。

4.5 SendSideCongestionController码率估计

SendSideCongestionController是Sendside-BWE算法在发送端的核心实现，关于其的分析全部是细节描述。本节限于篇幅，仅勾勒出其大致的函数调用栈和流程说明。

 => SendSideCongestionController::OnTransportFeedback();
 => AcknowledBitrateEstimator::IncomingPacketFeedbackVector();
 => DelayBasedBwe::IncomingPacketFeedbackVector();
 => BitrateControllerImpl::OnDelayBasedBweResult();
 => SendSideCongestionController::MaybeTriggerOnNetworkChanged();
 => ProbeController::RequestProbe();

在SendSideCongestionController的OnTransportFeedback()函数中，首先调用ALR码率估计器得到一个实时码率，然后以此为参数调用DelayBasedBwe计算得到最新的估计码率Ar，把Ar经过BitrateController对象和As综合，得到最新的目标码率。最后通过函数MaybeTriggerOnNetworkChanged()把最新目标码率作用到Codec和PacedSender模块。如果本次码率估计从网络过载中恢复，则调用ProbeController对象发起下一次码率探测。

DelayBasedBwe对象是真正实现码率估计的地方，其内部调用函数栈如下：

=> DelayBasedBwe::IncomingPacketFeedbackVector();
=> DelayBasedBwe::IncomingPacketFeedback();
 => InterArrival::ComputeDeltas();
 => TrendlineEstimator::Update();
=> DelayBasedBwe::MaybeUpdateEstimate();
 => ProbeBitrateEstimator::FetchAndResetLastEstimatedBitrateBps();
 => AimdRateControl::SetEstimator();

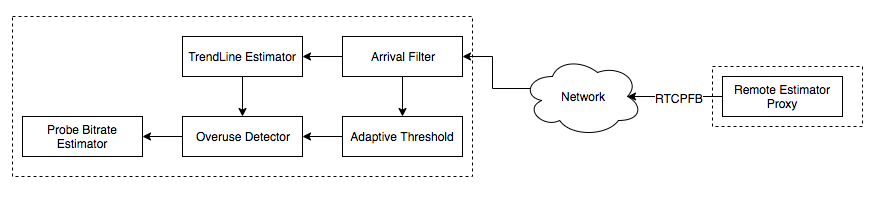

DelayBasedBwe首先调用IncomingPacketFeedback针对每个RTP报文信息进行码率估计，其内部逻辑和GCC算法的相关步骤一致，在此不再赘述。需要注意的是，其内部网络延迟滤波器采用TrendlineEstimator。然后DelayBasedBwe调用MaybeUpdateEstimate()根据本次判定的网络状态计算得到最终的Ar，如GCC算法一样。

Trendline滤波器的原理就是最小二乘法线性回归求得网络延迟波动的斜率，每个散列点表示为(arrival_time, smoothed_delay)，其中arrival_time为RTP包到达时间，smoothed_delay为平滑后的发送接收相对延迟。最后根据当前散列点集合，采用最小二乘法线性回归计算得到本次估计的网络延迟m(i)。其计算过程调用如下：

=> TrendlineEstimator::Update();
 => LinearFitSlope();
 => TrendlineEstimator::Detect();
  => TrendlineEstimator::UpdateThreshold();

至此，关于Sendside-BWE算法的实现初步分析完毕。

5 Sendside-BWE实测数据

实际测试表明，和GCC算法相比，SendsideBWE算法在快速码率估计、码率估计准确性、抗网络抖动等方面都具有非常大改善。由于保密原因，此处不能发布内部测试数据，仅贴出一组公开渠道获得的快速码率估计比较图[10]。

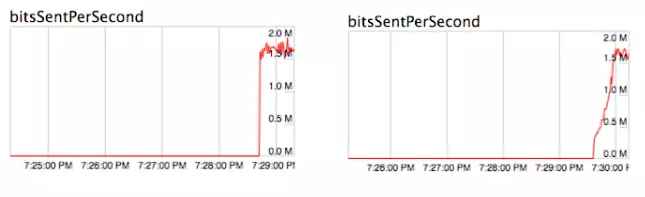

图8 Sendside-BWE和GCC算法对比

该图表明，Sendside-BWE算法能够在第一次TransportCC报文返回时即估计出实时网络带宽，相比GCC算法更快速更准确。

6 总结

本文在总结对比GCC和Sendside-BWE算法基础上，深入学习Sendside-BWE算法的框架和实现细节，为进一步学习WebRTC拥塞控制算法和优化算法细节打下坚实基础。

参考文献

[1] A Google Congestion Control Algorithm for Real-Time Communication. draft-alvestrand-rmcat-congestion-03
[2] Understanding the Dynamic Behaviour of the Google Congestion Control for RTCWeb.
[3] Experimental Investigation of the Google Congestion Control for Real-Time Flows.
[4] Analysis and Design of the Google Congestion Control for Web Real-time Communication (WebRTC). MMSys’16, May 10-13, 2016, Klagenfurt, Austria
[5] WebRTC视频接收缓冲区基于KalmanFilter的延迟模型.http://www.jianshu.com/p/bb34995c549a
[6] WebRTC基于GCC的拥塞控制(上) - 算法分析 https://www.jianshu.com/p/0f7ee0e0b3be
[7] WebRTC基于GCC的拥塞控制(下) - 实现分析 https://www.jianshu.com/p/5259a8659112
[8] WebRTC的拥塞控制和带宽策略 https://mp.weixin.qq.com/s/Ej63-FTe5-2pkxyXoXBUTw
[9] RTP Extensions for Transport-wide Congestion Control draft-holmer-rmcat-transport-wide-cc-extensions-01
[10] Bandwidth Estimation in WebRTC (and the new Sender Side BWE) http://www.rtcbits.com/2017/01/bandwidth-estimation-in-webrtc-and-new.html

原文出处：WebRTC-GCC两种实现方案对比

WebRTC为了防止网络拥塞结合了Loss-based BWE和Delay-based BWE两种算法，其中Loss-based BWE算法较为复杂。WebRTC中提出了两种方案来处理Loss-based BWE：

本文着重于两种方案的不同点，并分析二者的区别，进而确定在实际应用中应该选择哪一种方案。同时本文也会通过仿真结果，来给出GCC算法的性能分析。

本文按照其实现机制称：REMB-based GCC为REMB、TransportFB-based GCC为TCC。

BWE Evolution

带宽预估算法的演进经过两个阶段：

Loss-based BWE通过RTCP-RR报文来检测丢包率，然后根据丢包率来调整对应的带宽。Delay-based BWE通过分析包之间的延时来预测拥塞，在路由器丢弃数据包之前尝试降低带宽。

Loss-based BWE和Delay-based BWE的可行性都是基于网络路由器的特性：

相对于Loss-based BWE，Delay-based BWE能够更早的发现网络的拥塞状况，进而提前调整码率，防止拥塞加重。

因此，在WebRTC中使用Loss-based BWE来适应丢包情况和探测带宽，而使用Delay-based BWE来提前发现网络拥塞，降低队列延迟，提高实时音视频通信的质量。

Send-side Delay-based BWE

Transport-CC将接收端的延迟信息通过RTCP-TCC反馈给发送端，然后在发送端进行Delay-based BWE。WebRTC通过以下两步来实现该方案：

x所有的RTP包额外的增加一个头部扩展项，该扩展项用来表示发送序列号。通过SDP来协商是否打开该扩展项：

a=extmap:5 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01

接收方向媒体发送方定期发送反馈，提供有关接收到的数据包的信息以及它们之间的延迟。反馈信息通过RTCP-Transport-FB反馈给发送端。通过SDP来协商是否启用：

a=rtcp-fb:100 transport-cc

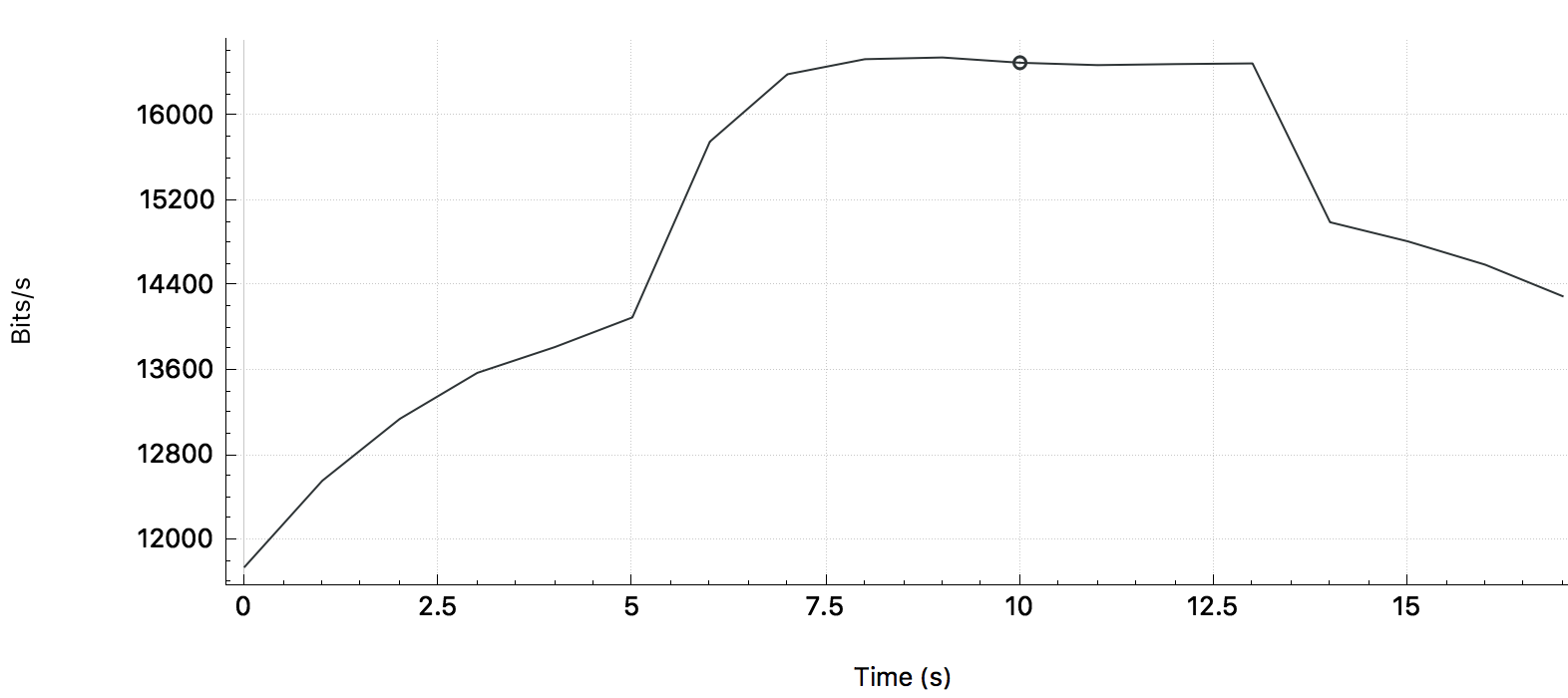

RTCP-Transport-FB默认发送频率1time/100ms，同时其动态适应使用5％的可用带宽，最大频率值为1time/50ms、最小频率值为1time/250ms。以1time/100ms的频率发送，其最大需要耗费16kbps带宽。

Recv-side Delay-based BWE

Recv-side Delay-based BWE在接收端计算预估码率结果，并通过RTCP-REMB反馈给发送端。实现Recv-side Delay-based BWE需要两步：

绝对发送时间用于表示发送端发送该包的时间，在RTP报头的扩展中发送。需要在SDP中协商是否启用该扩展：

a=extmap:3 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-time

接收端通过RTCP-REMB反馈预估的码率值，需要在SDP中协商是否启动该反馈：

a=rtcp-fb: goog-remb

在REMB方案中，其他厂商也给出了一些优化思路：

Comparison

方案对比

WebRTC实现了两种滤波器来进行延迟增长趋势的评估。Send-side Delay-based BWE采用Trendline Filter，而Recv-side Delay-based BWE采用了Kalman Filter。

效果对比

暂未发现效果对比的论文或博客，后续会自行研究对比。

Pros and Cons

TCC的优点在于无需依赖于两个端点——方便BWE算法测试，更易改进算法。发送端知道其使用了何种算法，进而按照场景的不同，切换BEW算法。来自Google Group的讨论：

TCC的缺点在于浪费了一定的带宽，同时Firefox目前还不支持TCC。

REMB的优点在于码率的控制权在服务端（接收端），没有额外的带宽浪费。

REMB的缺点在于调试起来不方便，需要同时关注两个端，同时WebRTC已经不对REMB提供支持——这意味着当下的REMB实现版本可能存在不少BUG，同时BWE的新特性也不会加入到当前的REMB实现。

Google从Chrome55开始支持Send-side Delay-based BWE。查了下WebRTC的代码提交，REMB方案几乎没有实质性修改，而TCC针对性做了优化。

在采用TCC方案后，接收也可以利用REMB来通知发送端码率发送上限。

Which One?

从优缺点可以明显的看出，我们应该选择TCC。但这里还是要结合场景，如果服务端对码率的控制权十分重要，还是有必要使用REMB的，只是后续的BUG只能自己解了。

Performance

TCC和GCC本质上都是使用了GCC算法。GCC算法的设计目的是为了达到：

本节引用了多篇研究论文的结果，试图挖掘GCC方案的性能优点和漏洞。其中一些变量的含义如下：

Channel Utilization：[Math Processing Error]U=R/b，R为预估码率

Good Channel Utilization：[Math Processing Error]G=v/b，v为rtp发送码率

Loss Ratio：[Math Processing Error]l=(lostbytes)/(receivedbytes)

Number of Delay-based Decrease Events：[Math Processing Error]ndd，降低码率的REMB包数量

Single GCC Flow with Constant Avaliable Bandwidth

设置[Math Processing Error]RTTm=50ms，可利用带宽为[Math Processing Error]b(t)=2000kbps，仿真结果如下：

从仿真结果可以看出：

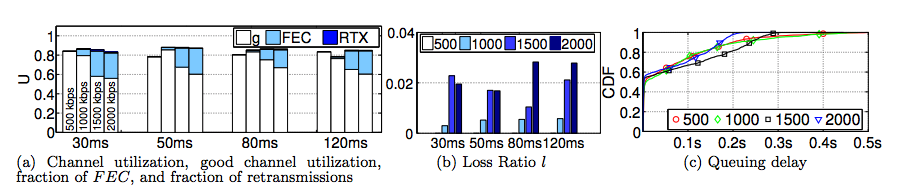

设置[Math Processing Error]RTTm,j∈{30,50,80,120}ms，可利用带宽[Math Processing Error]bi∈{500,1000,1500,2000}kbps，仿真结果如下：

从仿真结果可以看出：

Single GCC Flow with Variable Available Bandwidth

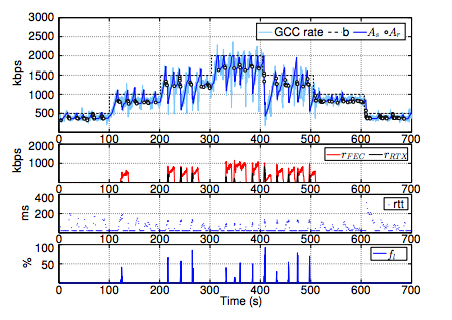

设置[Math Processing Error]RTTm=50ms，可利用带宽先阶梯递增后阶梯递减，增减可选值为[Math Processing Error]bi∈{500,1000,1500,2000}kbps，仿真结果如下：

从仿真结果可以看出：

Multiple GCC Flow

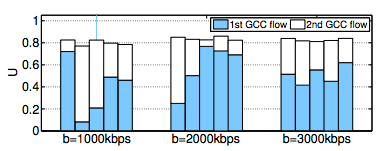

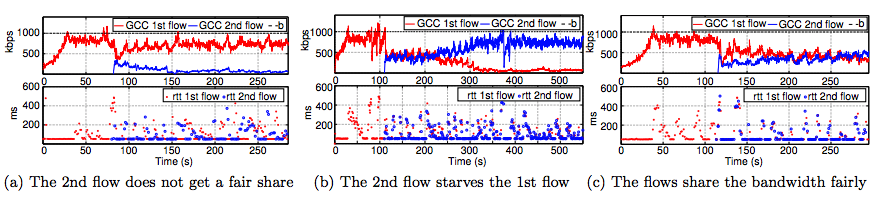

设置[Math Processing Error]RTTm=50ms，可利用带宽[Math Processing Error]bi=1000kbps，仿真结果如下：

从仿真结果可以看出：

从上图可以看出：

Single GCC Flow and Single TCP Flow

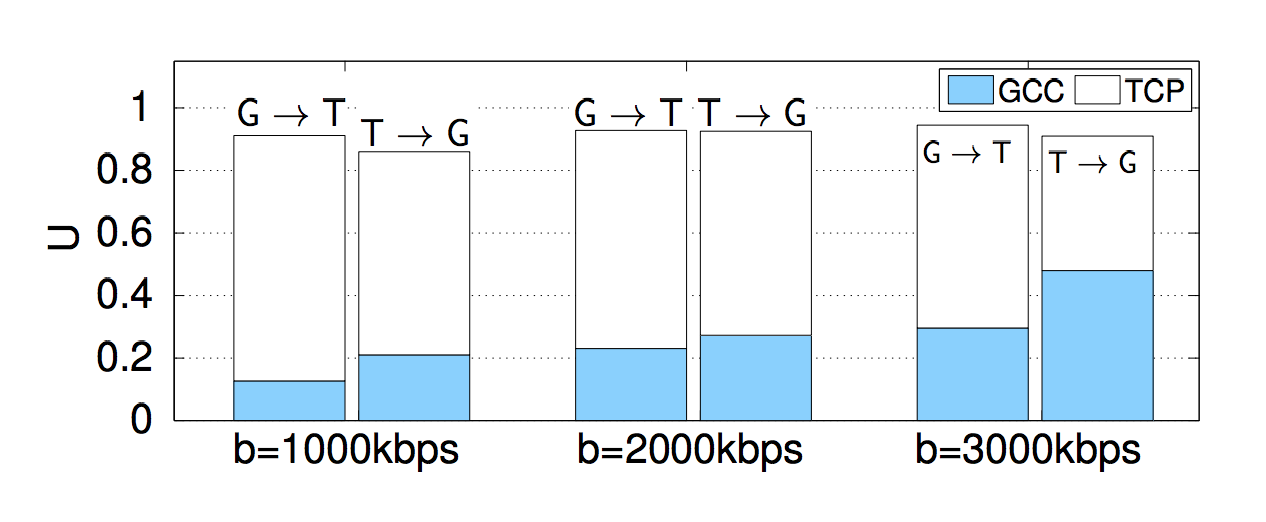

设置[Math Processing Error]RTTm=50ms，可利用带宽[Math Processing Error]bi={1000,2000,3000}kbps，考虑两种场景：先启动GCC流，100s后启动TCP流、先启动TCP流，100s后启动GCC流，仿真结果如下：

从仿真结果可以看出：

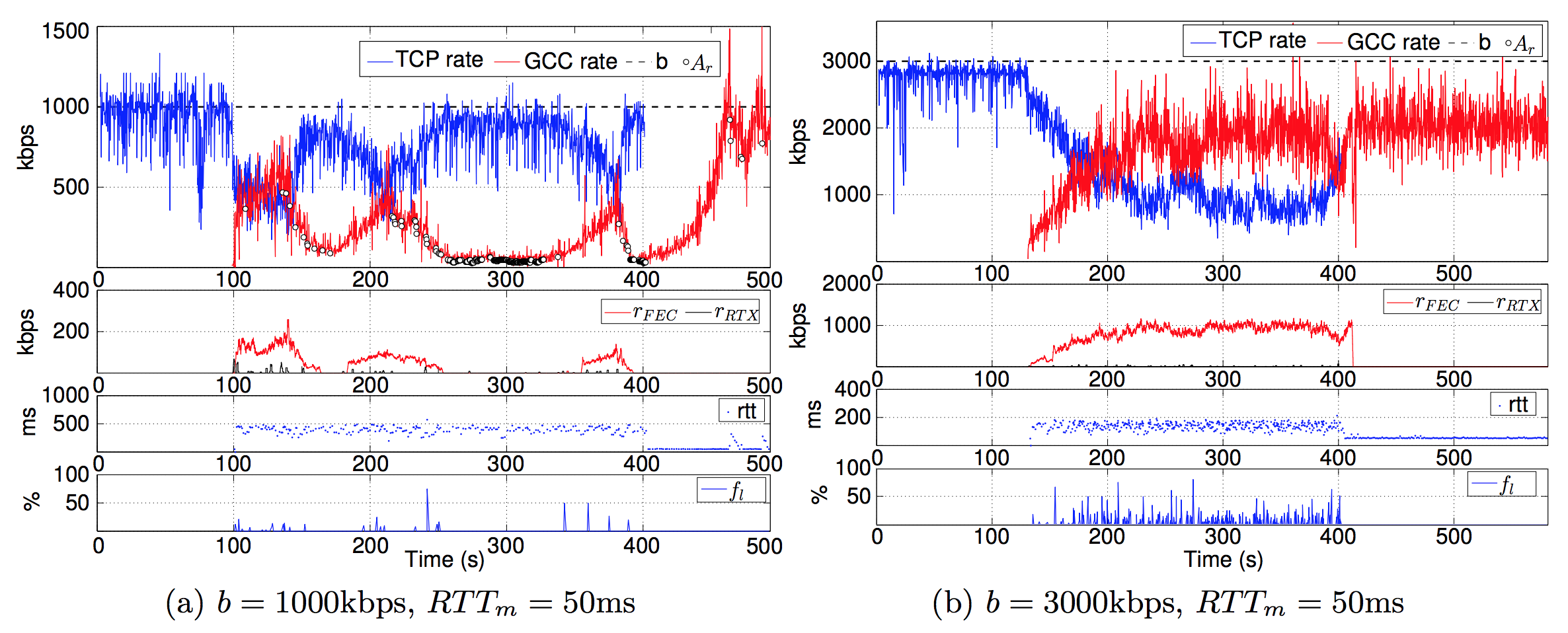

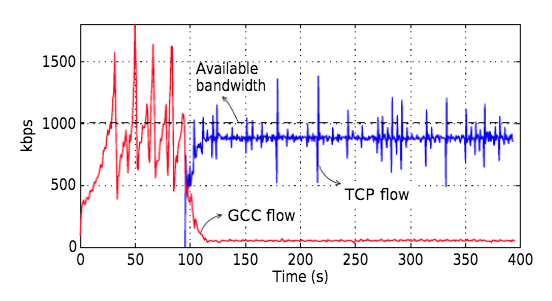

将先启动TCP流后启动GCC流这种场景抽出来分析，考虑可利用带宽为[Math Processing Error]b(t)=1000kbps和[Math Processing Error]b(t)=3000kbps两种情况，仿真结果如下：

从仿真结果可以看出：

Conclusion

GCC算法能够较好的处理单个GCC流，但是一旦和其他GCC流或TCP流共存时，GCC算法无法提供公平的带宽分配。

Improvement

如何解决与TCP流共存时的饥饿问题是后续的优化关键。有研究表明：GCC流与TCP流共存时的饥饿问题，是由于GCC算法的自适应门限机制导致的。

当GCC算法采用较小的阈值时，Delay-based BWE优于Loss-based BWE。然而当GCC流和TCP流码率达到瓶颈时，较小的阈值会导致GCC流出现饥饿问题。

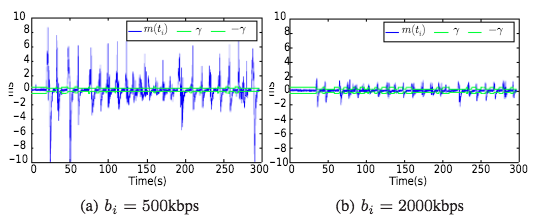

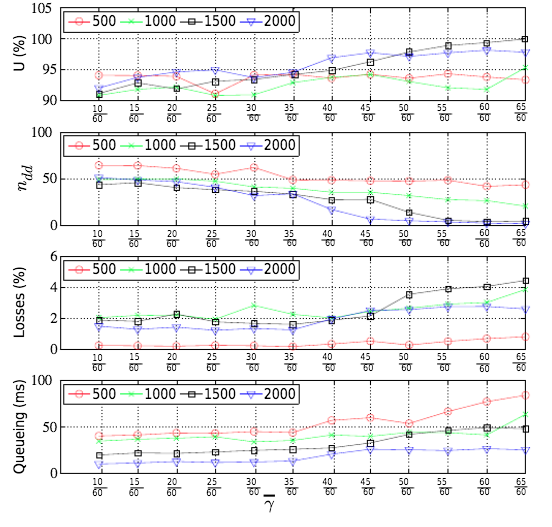

下图给出了自适应门限值对单个GCC流的影响：

从仿真结果可以看出：

从上图中展示Loss信息的图标，可以看出带宽的增加会导致更大的丢包率，这是为何？假设队列大小为[Math Processing Error]q(t)，带宽为[Math Processing Error]b(t)，那么我们可以将队列延迟抽象为如下模型：

[Math Processing Error]Tq(t)=q(t)b(t)

当[Math Processing Error]b(t)较小时，譬如500kbps，那么队列延迟变化变大；当[Math Processing Error]b(t)较大时，譬如2000kbps，那么队列延迟变化变小。因此对于较高带宽，Delay-based-Decrease REMB较少，而对于较低带宽，Delay-based-Decrease REMB较多。当带宽较高时，以Loss-based BWE为主，带宽的调整主要是依据丢包信息，因此此时势必会触发更高的丢包率。

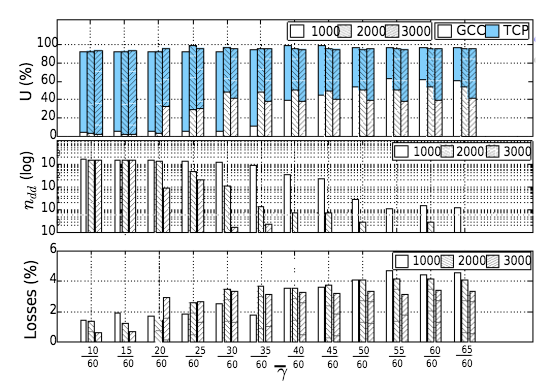

下图给出了自适应门限值对GCC流和TCP流并发时的影响：

从仿真结果可以看出：

对比单GCC流和并发GCC/TCP流可以看出：

因此针对于不同的场景，我们必须要针对性的调整门限值。

本节主要分析了TCP流和GCC共存时的饥饿问题，两个GCC流共存时的无规律性也需要进一步研究。现阶段未找到相关资料，后续深入后继续撰写。
