WebRTC传输安全机制

原文出处：详解WebRTC传输安全机制：一文读懂DTLS协议

DTLS(Datagram Transport Layer Security) 是基于 UDP 场景下数据包可能丢失或重新排序的现实情况下，为 UDP 定制和改进的 TLS 协议。在 WebRTC 中使用 DTLS 的地方包括两部分：协商和管理SRTP密钥和为 DataChannel 提供加密通道。

本文结合实际数据包分析 WebRTC 使用 DTLS 进行 SRTP 密钥协商的流程。并对在实际项目中使用 DTLS 遇到的问题进行总结。

DTLS 协议简介

在分析 DTLS 在 WebRTC 中的应用之前，先介绍下 DTLS 协议的基本原理。

DTLS 协议由两层组成: Record 协议和 Handshake 协议。

Record 协议: 使用对称密钥对传输数据进行加密，并使用 HMAC 对数据进行完整性校验，实现了数据的安全传输。
Handshake 协议：使用非对称加密算法，完成 Record 协议使用的对称密钥的协商。

1. HandShake

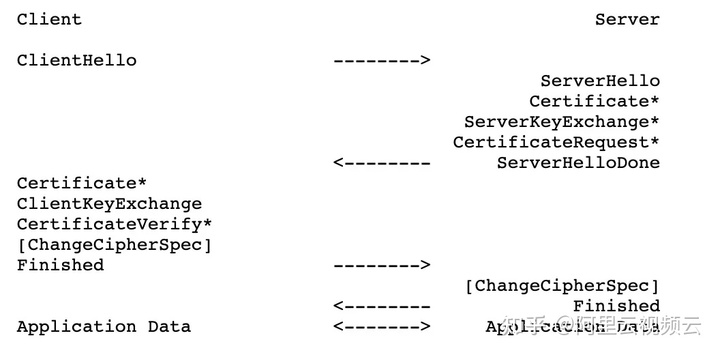

TLS 握手协议流程如下，参考RFC5246

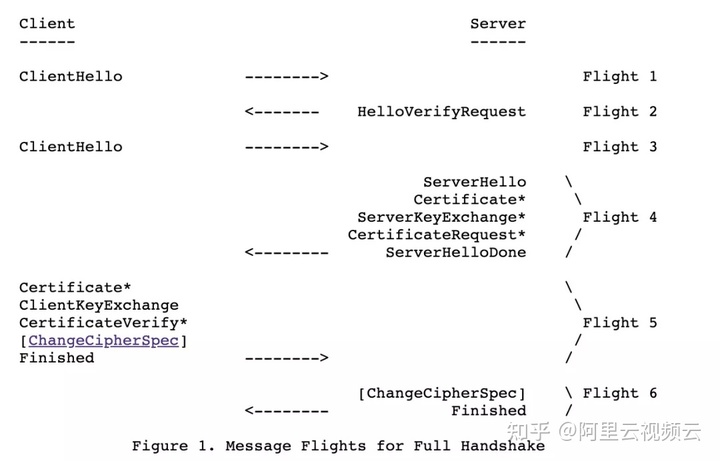

DTLS握手协议流程如下，参考 RFC6347

TLS 和 DTLS 的握手过程基本上是一致的，差别以及特别说明如下：

DTLS 中 HelloVerifyRequest 是为防止 DoS 攻击增加的消息。
TLS 没有发送 CertificateRequest，这个也不是必须的，是反向验证即服务器验证客户端。
DTLS 的 RecordLayer 新增了 SequenceNumber 和 Epoch，以及 ClientHello 中新增了 Cookie，以及 Handshake 中新增了 Fragment 信息（防止超过 UDP 的 MTU），都是为了适应 UDP 的丢包以及容易被攻击做的改进。参考 RFC 6347
DTLS 最后的 Alert 是将客户端的 Encrypted Alert 消息，解密之后直接响应给客户端的，实际上 Server 应该回应加密的消息，这里我们的服务器回应明文是为了解析客户端加密的那个 Alert 包是什么。

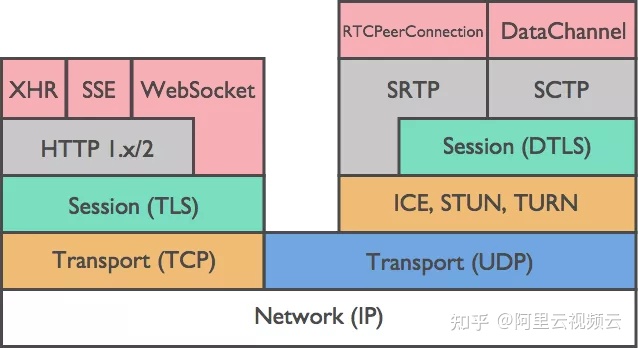

RecordLayer 协议是和 DTLS 传输相关的协议，UDP 之上是 RecordLayer，RecordLayer 之上是 Handshake 或 ChangeCIpherSpec 或 ApplicationData。RecordLayer 协议定义参考 RFC4347，实际上有三种 RecordLayer 的包:

DTLSPlaintext，DTLS 明文的 RecordLayer。
DTLSCompressed，压缩的数据，一般不用。
DTLSCiphertext，加密的数据，在 ChangeCIpherSpec 之后就是这种了。

没有明确的字段说明是哪种消息，不过可以根据上下文以及内容判断。比如 ChangeCIpherSpec 是可以通过类型，它肯定是一个 Plaintext。除了Finished 的其他握手，一般都是 Plaintext。

SRTP 密钥协商

1. 角色协商

在 DTLS 协议，通信的双方有Client和Server之分。在 WebRTC 中 DTLS 协商的身份是在 SDP 中描述的。描述如下，参考 SDP-Anatomy 中 DTLS 参数。

a=setup:active

setup 属性在 RFC4145，

setup:active，作为 client，主动发起协商；

setup:passive, 作为 sever，等待发起协商；

setup:actpass, 作为 client，主动发起协商。作为 server，等待发起协商。

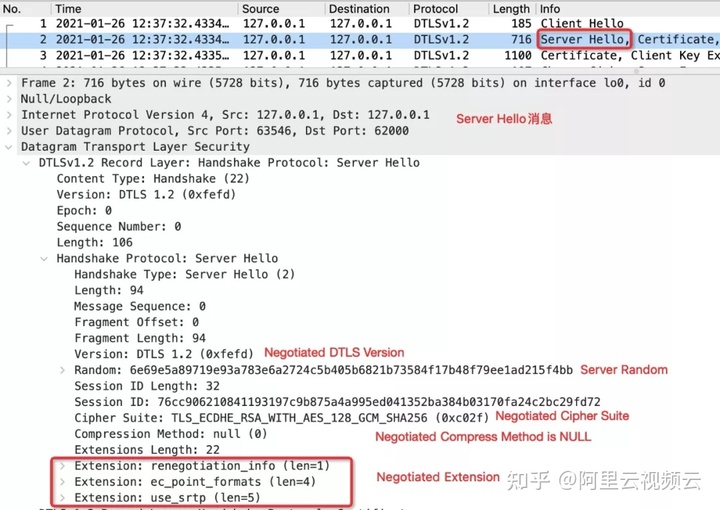

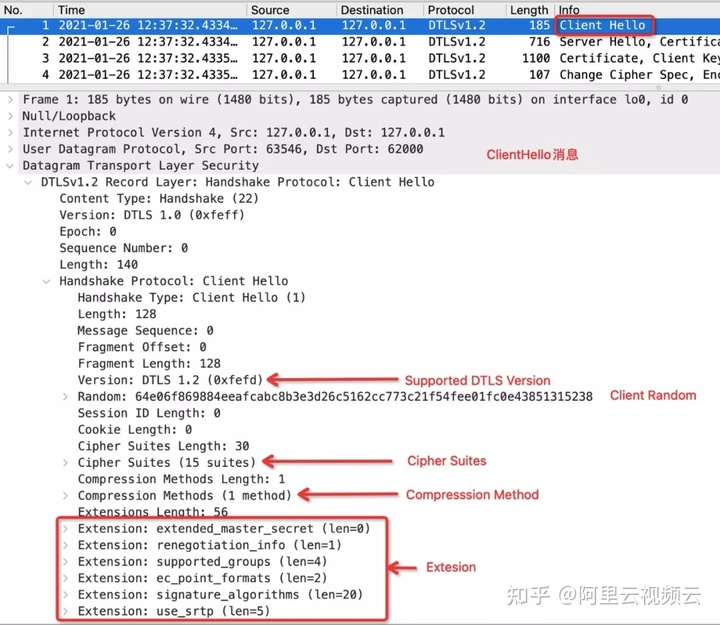

2. 算法协商-Hello 消息

ClienHello 和 ServerHello 协商 DTLS 的 Version、CipherSuites、Random、以及 Extensions。

Version：Client 给出自己能支持的、或者要使用的最高版本，比如 DTLS1.2。Server 收到这个信息后，根据自己能支持的、或者要使用的版本回应，比如 DTLS1.0。最终以协商的版本也就是 DTLS1.0 为准。
CipherSuites：Client 给出自己能支持的加密套件 CipherSuites，Server 收到后选择自己能支持的回应一个，比如 TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA (0xc014)，加密套件确定了证书的类型、密钥生成算法、摘要算法等。
Random：双方的随机数，参与到生成 MasterSecret。MasterSecret 会用来生成主密钥，导出共享密匙和 SRTP 密钥。详见 [导出 SRTP 密钥]。
Extensions：Client 给出自己要使用的扩展协议，Server 可以回应自己支持的。比如 Client 虽然设置了 SessionTicket TLS 这个扩展，但是 Server 没有回应，所以最终并不会使用这个扩展。

Cipher Suite

在 Hello 消息中加密套接字使用IANA中的注册的名字。IANA 名字由 Protocol，Key Exchange Algorithm，Authentication Algorithm，Encryption Algorithm ，Hash Algorithm 的描述组成。

例如，TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 的含义如下：

Protocol: Transport Layer Security (TLS)
Key Exchange: Elliptic Curve Diffie-Hellman Ephemeral (ECDHE)
Authentication: Rivest Shamir Adleman algorithm (RSA)
Encryption: Advanced Encryption Standard with 128bit key in Galois/Counter mode (AES 128 GCM)
Hash: Secure Hash Algorithm 256 (SHA256)

加密套接字在ciphersuite.info可以查到。在查到 IANA 名字的同时，也可以查到在 OpenSSL 中的名字。TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256在 OpenSSL 中的名字为 ECDHE-RSA-AES128-GCM-SHA256。
Note: 关于 Authentication(认证)、KeyExchange(密钥交换)、Encryption(加密)、MAC(Message Authentication Code) 消息摘要等，可以参考 RSA密钥协商。

Extension

DTLS 的扩展协议，是在 ClientHello 和 ServerHello 的 Extensions 信息中指定的，所有的 TLS 扩展参考 TLS Extensions。下面列出几个 WebRTC 用到的扩展：

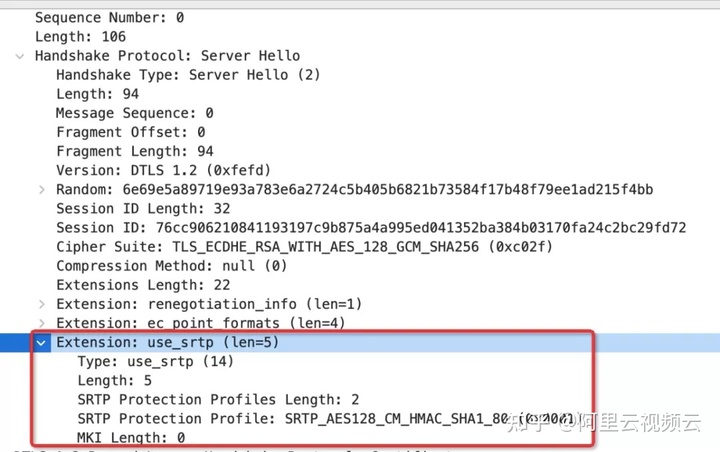

use_srtp: DTLS 握手完成后(Finished)，使用 SRTP 传输数据，DTLS 生成 SRTP 的密钥。 RFC5764。ClientHello 中的扩展信息定义了 RFC5764 4.1.2. SRTP Protection Profiles和 srtp_mki。

supported_groups，原来的名字为elliptic_curves，描述支持的 ECC 加密算法，参考 RFC8422 5.1.1.Supported Elliptic Curves Extension，一般用的是 secp256r1。

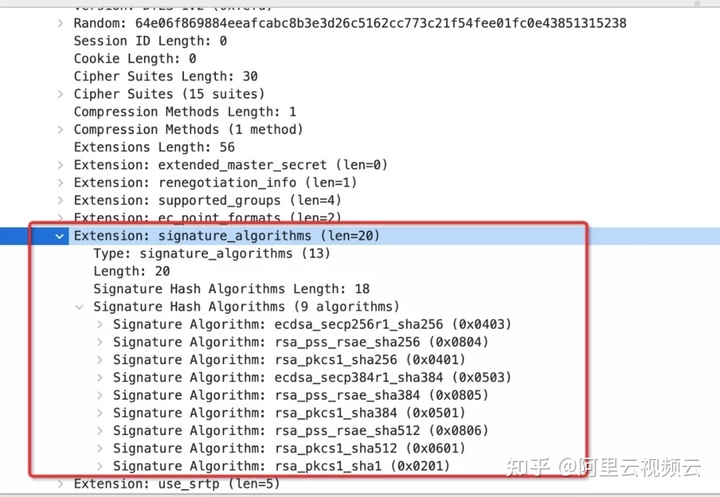

signature_algorithms，DTLS1.2 的扩展，指定使用的 Hash 和 Signature 算法，参考 RFC5246 7.4.1.4.1. Signature Algorithms。DTLS1.0，RSA 用的是 md5sha1 摘要算法，DSA 用的是 sha1 摘要算法。

extended_master_secret，扩展 MasterSecret 的生成方式，参考 RFC7627。在 KeyExchange 中，会加入一些常量来生成 MasterSecret。TLS 定义了扩展方式，如果用这个扩展，DTLS 的方式和 TLS 会有些不同。
renegotiation_info，参考 RFC5746。

除了这些扩展协议，和 SRTP 密钥导出相关的还有：

RFC5705: Keying Material Exporters for Transport Layer Security (TLS)，DTLS 如何从 MasterSecret 导出 Key，比如 SRTP 的 Key。
RFC5764: DTLS Extension to Establish Keys for the SRTP，DTLS 的 use_srtp 扩展的详细规范，包括 ClientHello 扩展定义、Profile 定义、Key 的计算。

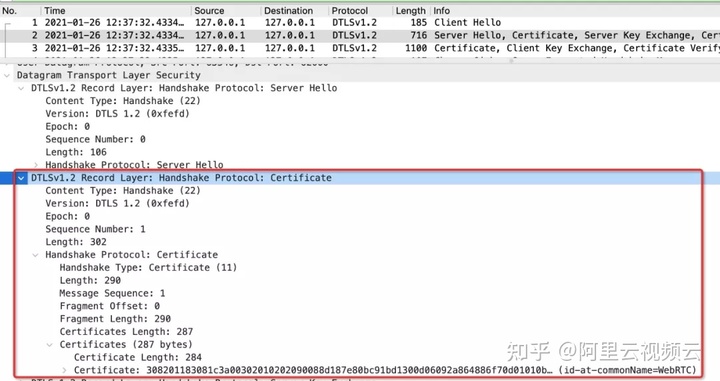

3. 身份验证-Certificate

数字证书是由一些公认可信的证书颁发机构签发的，不易伪造。数字证书可以用于接收者验证对端的身份，接收者收到某个对端的证书时，会对签名颁发机构的数字签名进行检查，一般来说，接收者事先就会预先安装很多常用的签名颁发机构的证书（含有公开密钥），利用预先的公开密钥可以对签名进行验证。

Server 端通过 Hello 消息，协商交换密钥的方法后，将 Server 证书发送给 Client，用于 Client 对 Server 的身份进行校验。Server 发送的证书必须适用于协商的 KeyExchange 使用的加密套接字，以及 Hello 消息扩展中描述的 Hash/Signature 算法对。

在 WebRTC 中，通信的双方通常将无法获得由知名根证书颁发机构 (CA) 签名的身份验证证书，自签名证书通常是唯一的选择。RFC4572 定义一种机制，通过在 SDP 中增加自签名证书的安全哈希，称为 " 证书指纹 "，在保证 SDP 安全传输的前提下，如果提供的证书的指纹与 SDP 中的指纹匹配，则可以信任自签名证书。在实际的应用场景中，SDP 在安全的信令通道 (https) 完成交换的，SDP 的安全完整是可以做到的。这样在 DTLS 协商过程中，可以使用证书的指纹，完成通信双方的身份校验。证书指纹在 SDP 中的描述如下，参考 SDP-Anatomy 中 DTLS 参数。

a=fingerprint:sha-256 49:66:12:17:0D:1C:91:AE:57:4C:C6:36:DD:D5:97:D2:7D:62:C9:9A:7F:B9:A3:F4:70:03:E7:43:91:73:23:5E

4. 密钥交换-KeyExchange

ServerKeyExchange 用来将 Server 端使用的公钥，发送给 Client 端。分为两种情况：

1.RSA算法: 如果服务端使用的是 RSA 算法，可以不发送这个消息，因为 RSA 算法使用的公钥已经在 Certificate 中描述。

2.DH算法，是根据对方的公钥和自己私钥计算共享密钥。因为 Client 和 Server 都只知道自己的私钥，和对方的公钥；而他们的私钥都不同，根据特殊的数学特性，他们能计算出同样的共享密钥。关于 DH 算法如何计算出共享密钥，参考DH算法。

ClientKeyExchange 用来将 Client 使用的公钥，发送给 Server 端。

1.RSA算法：如果密钥协商使用的 RSA 算法，发送使用 server 端 RSA 公钥，对 premaster secret 加密发送给 server 端。

2.DH算法：如果密钥协商使用的 DH 算法，并且在证书中没有描述，在将客户端使用的 DH 算法公钥发送给 Server 端，以便计算出共享密钥。

KeyExchange 的结果是，Client 和 Server 获取到了 RSA Key，或通过 DH 算法计算出共享密钥。详见 [导出 SRTP 密钥] 的过程。

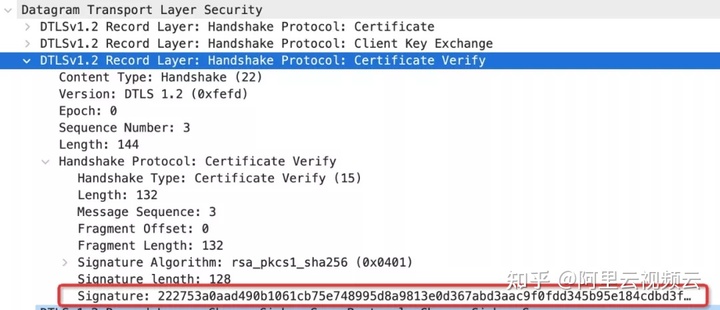

5. 证书验证-CertificateVerify

客户端使用 ClientRequest 中描述的 Hash/Signature 算法，对收到和发送的 HandShake 消息签名发送给 Server。Server 端对签名进行校验。

6. 加密验证-Finished

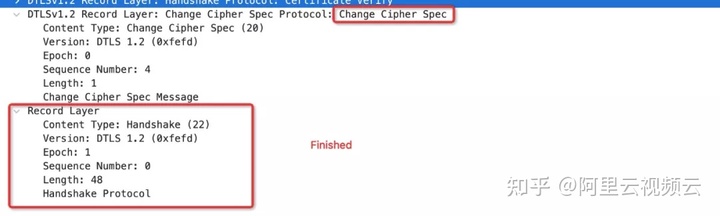

当 Server 和 Client 完成对称密钥的交换后，通过ChangeCipherSpec通知对端进入加密阶段，epoch 加 1。

随后 Client 使用交换的密钥，对 "client finished" 加密，使用 Finished 消息，发送给服务端。Server 使用交换的密钥，对 "server finished" 进行加密发送给客户端。一旦验证了 finished 消息后，就可以正常通信了。

导出 SRTP 密钥

上面介绍了 DTLS 的过程，以下通过结合上面例子给出的实际数据，详细说明 SRTP 密钥的导出步骤。

1. 协商后的加密算法

加密套件：TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256(0xc02f)

椭圆曲线算法为：secp256r1，椭圆曲线的点压缩算法为：uncompressed。

椭圆曲线算法的基础知识的介绍在ECC椭圆曲线加密算法-ECDH,ECDHE,ECDSA，由文档中我们可以知道，确定椭圆曲线加密算法有如下参数：

素数 p，用于确定有限域的范围。
椭圆曲线方程中的 a，b 参数。
用于生成子群的的基点 G。
子群的阶 n。
子群的辅助因子 h。

定义为六元组(p,a,b,G,n,h)

通过在SECG-SEC2 2.4.2 Recommended Parameters secp256r1中可以查到 secp256r1 对应的参数如下：

secp256r1使用的参数如下：
使用的素数p:
p=FFFFFFFF00000001000000000000000000000000FFFFFFFFFFFFFFFFFFFFFFFF
=2224(232−1)+2192+296−1
椭圆曲线E:y^2=x^3+ax+b的参数定义如下：
a=FFFFFFFF00000001000000000000000000000000FFFFFFFFFFFFFFFFFFFFFFFC
b=5AC635D8AA3A93E7B3EBBD55769886BC651D06B0CC53B0F63BCE3C3E27D2604B
基点G的非压缩格式：
G=046B17D1F2E12C4247F8BCE6E563A440F277037D812DEB33A0F4A13945D898C2964FE342E2FE1A7F9B8EE7EB4A7C0F9E162BCE33576B315ECECBB6406837BF51F5
有限域的阶n:
n=FFFFFFFF00000000FFFFFFFFFFFFFFFFBCE6FAADA7179E84F3B9CAC2FC632551
辅助因子h:
h=01

2. 通过 KeyExchange 交换椭圆曲线算法公钥

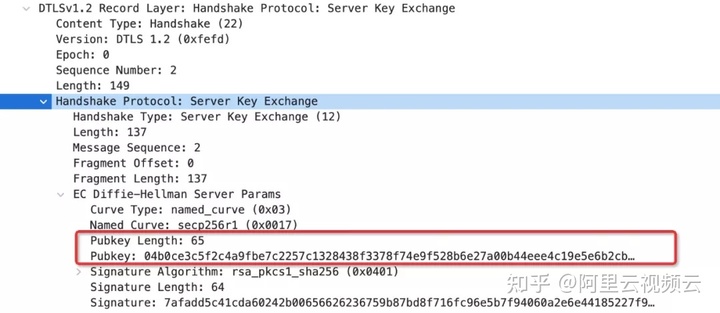

ECDH Server Parameter

Pubkey:04b0ce3c5f2c4a9fbe7c2257c1328438f3378f74e9f528b6e27a00b44eee4c19e5e6b2cb6cab09f796bcf8c05102b2a4bcdc753d91cc4f431f558c845a1ba6f1ce

记为 Spk

ECDH Client Paramter

PubKey: 0454e8fbef1503109d619c39be0ccaf89efa3c3962300476465cbc66b15152cd8a900c45d506420f0123e65d8fbb70cb60b497893f81c5c2a0ef2f4bc2da996d9e

记为 Cpk

3. 根据 ECDHE 算法计算共享密钥钥 S(pre-master-secret)

假设 Server 的使用的椭圆曲线私钥为 Ds, Client 使用的 Dc，计算共享密钥的如下 , 参考ECC椭圆曲线加密算法-ECDH,ECDHE,ECDSA

S = Ds Cpk = Dc Spk

这个共享密钥S就是我们在 RFC 文档中看到的pre-master-secret

4. 计算master secret

计算 master secret 过程如下，可参考 Computing the Master Secret

master_secret = PRF(pre_master_secret, "master secret", ClientHello.random + ServerHello.random)[0..47];

计算出来的 master_secret 为 48 Bytes，其中 ClientHello.random 和ServerHello.random 在 Hello 消息中给出。PRF 是伪随机数函数（pseudorandom function），在协商的加密套件中给出。

5. 使用 master_secrete 导出 SRTP 加密参数字节序列

使用 RFC5705 4. Exporter Definition 给出的计算方式，使用参数 master_secret，client_random，server_random计算字节序列：

key_block = PRF(master_secret, "EXTRACTOR-dtls_srtp", client_random + server_random)[length]

在 DTLS-SRTP 4.2. Key Derivation 中描述了需要的字节序列长度。

2 * (SRTPSecurityParams.master_key_len + SRTPSecurityParams.master_salt_len) bytes of data

master_key_len 和 master_salt_len的值，在 user_srtp 描述的profile中定义。我们的实例中使用的 profile 为 SRTP_AES128_CM_HMAC_SHA1_80，对应的 profile 配置为：

SRTP_AES128_CM_HMAC_SHA1_80
        cipher: AES_128_CM
        cipher_key_length: 128
        cipher_salt_length: 112
        maximum_lifetime: 2^31
        auth_function: HMAC-SHA1
        auth_key_length: 160
        auth_tag_length: 80

也就是我们需要 (128/8+112/8)*2 = 60 bytes 字节序列。

6. 导出SRTP密钥

计算出 SRTP 加密参数字节序列，在 DTLS-SRTP 4.2. Key Derivation 描述了字节序列的含义：

client_write_SRTP_master_key[SRTPSecurityParams.master_key_len]; // 128 bits
server_write_SRTP_master_key[SRTPSecurityParams.master_key_len]; // 128 bits
client_write_SRTP_master_salt[SRTPSecurityParams.master_salt_len]; // 112 bits
server_write_SRTP_master_salt[SRTPSecurityParams.master_salt_len]; // 112 bits

至此我们得到了, Client和Server使用的SRTP加密参数：master_key 和 master_salt。

DTLS 超时重传

DTLS 是基于 UDP 的，不可避免会出现丢包，需要重传。如果处理不当，会导致整个通信双方无法建立会话，通话失败。RFC6347 4.2.4 给出了超时和重传机制。

在处理重传时，以下几点需要注意：

在 DTLS 协议中，为了解决丢包和重传问题，新增了 message_seq。在发送 DTLS 重传消息时，一定要更新其中的message_seq，这样对端将把包识别是一个重传包，响应正确消息。否则，会默默丢弃这些包，不进行响应。
当 server 端收到 client 的 FINISHED 消息，并发送 FINISHED 消息给 client，更新 server状态为协商完成，开始发送 SRTP 数据。此时发送给 client 的 FINISHED 消息，出现丢包。client 收到 SRTP数据后丢弃。同时，再次发送 FINISHED 消息到 server，server 要正确响应。否则，会导致 DTLS 协商完成的假象，通话失败。
使用 openssl 1.1.1 之前版本，无法设置 DTLS 超时重传时间，可以超时重传机制不可用，大家开始转向使用boringssl。openssl 1.1.1 开始版本已经支持设置 DTLS 超时重传，达到和 boringssl 同样的效果。参考 DTLS_set_timer_cb。

OpenSSL 的 DTLS 功能

DTLS 是一个庞大的协议体系，其中包括了各种加密，签名，证书，压缩等多种算法。大多数项目是基于 OpenSSL 或 BoringSSL 实现的 DTLS 功能。在实际项目使用 OpenSSL 的 DTLS 功能，与协商有关的接口总结如下。

X509_digest，计算证书 fingerprint，用在 SDP 协商中的fingerprint属性。
SSL_CTX_set_cipher_list，设置使用的加密套件，通过设置算法的描述，影响 Hello 消息中的 cipher list。
SSL_CTX_set1_sigalgs_list设置签名算法。通过设置签名算法的描述，影响 hello 消息中 signature_algorithms 扩展。signature_algorithms 对 DTLS 的Hello消息，KeyExchange，CerficateVerify消息。signature_algorithms 设置不正确，会出现 internal error，不容易定位问题。
SSL_CTX_set_verify 设置是否校验对端的证书。由于在 RTC 中大多数据情况下使用自签证书，所以对证书的校验，已校验身份是需要的。
SSL_CTX_set_tlsext_use_srtp设置srtp扩展。srtp 扩展中的 profile，影响 srtp 加密时使用密钥的协商和提取。
SSL_set_options 使用SSL_OP_NO_QUERY_MTU和 [SSL_set_mtu] 设置 fragment 的大小。默认 OpenSSL 使用 fragment 较小。通过上面两个接口，设置适合网络情况的fragment。
DTLS_set_timer_cb，设置超时重传的 Callback，由 callback 设置更合理的超时重传时间。

在开源项目 SRS中已经支持了 WebRTC 的基础协议，对 DTLS 协议感兴趣的同学，可以基于 SRS 快速搭建本机环境，通过调试，进一步加深对 DTLS 的理解。

总结

本文通过 WebRTC 中 SRTP 密钥的协商过程，来说明 DTLS 在 WebRTC 中的应用。DTLS 协议设计的各个加密算法的知识较多，加上 TLS 消息的在各种应用场景中的扩展，难免有理解和认知不到的地方，还需要进一步深入探索。

参考文献

原文出处：WebRTC传输安全机制第二话：深入浅出SRTP协议

通过 DTLS 协商后，RTC 通信的双方完成 MasterKey 和 MasterSalt 的协商。接下来，我们继续分析在 WebRTC 中，如何使用交换的密钥，来对 RTP 和 RTCP 进行加密，实现数据的安全传输。同时，本文会对 libsrtp 使用中，遇到的问题的进行解答，例如，什么是 ROC，ROC 为什么是 32-bits？为什么会返回 error_code=9, error_code=10？交换的密钥有生命周期吗，如果有是多长时间呢？阅读本篇之前建议阅读DTLS 协商篇，两者结合，效果更佳哦！

01 要解决的问题

RTP/RTCP 协议并没有对它的负载数据进行任何保护。因此，如果攻击者通过抓包工具，如Wireshark，将音视频数据抓取到后，通过该工具就可以直接将音视频流播放出来，这是非常恐怖的事情。

在 WebRTC 中，为了防止这类事情发生，没有直接使用 RTP/RTCP 协议，而是使用了 SRTP/SRTCP 协议，即安全的RTP/RTCP 协议。WebRTC 使用了非常有名的 libsrtp 库将原来的 RTP/RTCP 协议数据转换成 SRTP/SRTCP协议数据。

SRTP 要解决的问题：

• 对 RTP/RTCP 的负载 (payload) 进行加密，保证数据安全；

• 保证 RTP/RTCP 包的完整性，同时防重放攻击。

02 SRTP/SRTCP结构

SRTP 结构

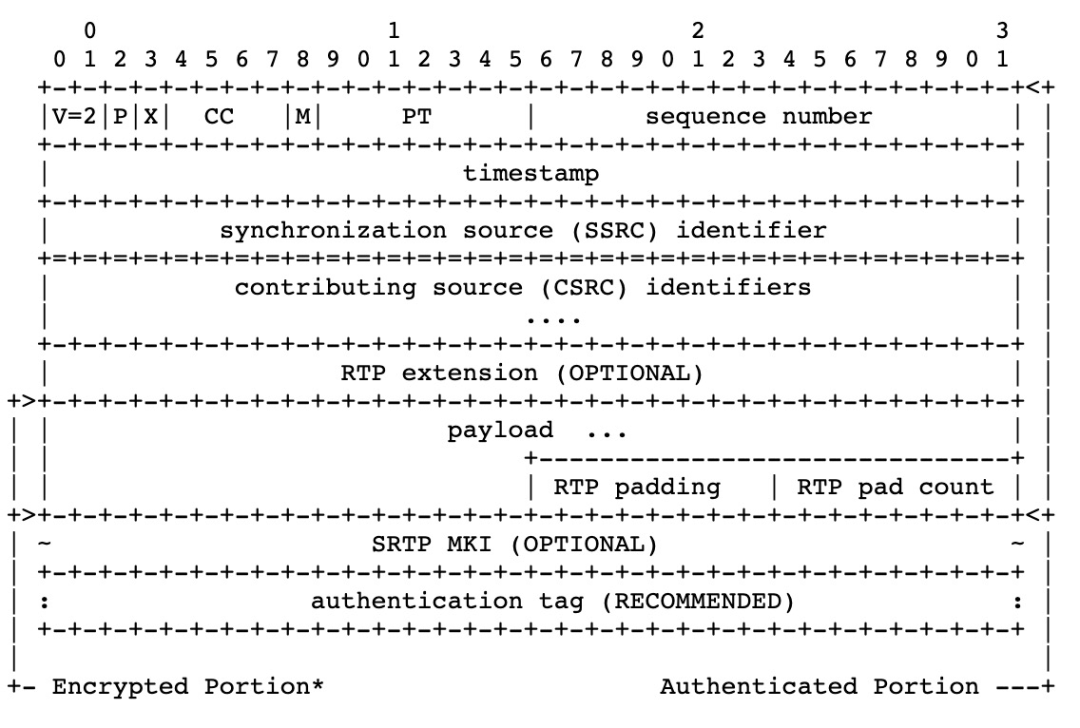

从 SRTP 结构图中可以看到：

加密部分 Encrypted Portion，由 payload, RTP padding和RTP pad count部分组成。也就是我们通常所说的仅对 RTP 负载数据加密。
需要校验部分 Authenticated Portion，由 RTP Header, RTP Header extension 和 Encrypted Portion 部分组成。

通常情况下只需要对 RTP 负载数据进行加密，如果需要对 RTP header extension 进行加密，RFC6904 给出了详细方案，在libsrtp 中也完成了实现。

SRTCP 结构

从 SRTCP 结构图中可以看到：

加密部分 Encrypted Portion，为 RTCP Header 之后的部分，对Compound RTCP 也是同样。
E-flag 显式给出了 RTCP 包是否加密。（PS：一个 RTP 包怎么判断是加密的？）
SRTCP index 显示给出了 RTCP 包的序列号，用来防重放攻击。（PS：一个 RTP 包的 16-bits的序列号可以防重放攻击吗？）
待校验部分 Authenticated Portion，由 RTCP Header 和 Encrypted Portion 部分组成。

在初步认识了 SRTP 和 SRTCP 的结构后，接下来介绍 Encrypted Portion 和 Authenticated Portion 如何得到了。

03 Key管理

在 SRTP/SRTCP 协议中，使用二元组 <SRTP目的IP地址，SRTP/SRTCP目的端口> 的方式来标识一个通信参与者的SRTP/SRTCP 会话，称为 SRTP/SRTCP Session。

在 SRTP 协议中使用三元组 <SSRC, RTP/RTCP目的地址，RTP/RTCP目的端口> 来标识一个 stream，一个SRTP/SRTCP Session 由多个 stream 组成。对每个 stream 的加解密相关参数的描述，称为 Cryptographic Context。

每个 stream 的 Cryptographic Context中中的包含如下参数：

• SSRC: Stream 使用的 SSRC。

• Cipher Parameter：加解密使用的 key, salt，算法描述 (类型，参数等)。

• Authentication Parameter: 完整性使用的 Key, salt，算法描述 (类型，参数等)。

• Anti-Replay Data: 防止重放攻击缓存的数据信息，例如，ROC，最大序号等。

在 SRTP/SRTCP Session 中，每个 Stream 都会使用到属于自己的，加解密 Key，Authentication Key。这些Key 都是在同一个 Session 中使用到的，称为 Session Key。这些 Session Key 是通过对 Master Key使用 KDF(Key Derivation Function) 导出的。

KDF 是用于导出 Session Key 函数，KDF 默认使用是加解密函数。例如，在完成 DTLS 后，协商得到的 SRTP 加密算法的 Profile 为：

SRTP_AES128_CM_HMAC_SHA1_80
        cipher: AES_128_CM
        cipher_key_length: 128
        cipher_salt_length: 112
        maximum_lifetime: 2^31
        auth_function: HMAC-SHA1
        auth_key_length: 160
        auth_tag_length: 80

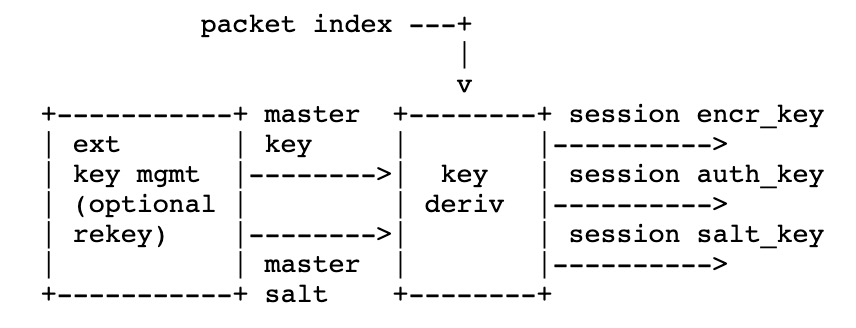

对应的 KDF 为 AES128_CM。Session Key 的导出流程如下图所示：

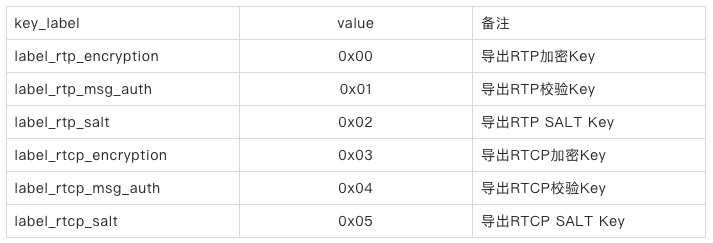

Session Key 的导出依赖于如下参数：• key_label: 根据导出的 Key 的类型不同，key_label 取值如下：

• master_key: DTLS 完成后，协商得到的 Key。

• master_salt: DTLS 完成后，协商得到的 Salt。

• packet_index: RTP/RTCP 的包序号。SRTP 使用 48-bits 的隐式包需要，SRTCP 使用 31-bits包序号。参考序号管理。

• key_derivation_rate: key 导出速率 , 记为 kdr。默认取值为 0，执行 1 次 Key 导出。取值范围{{1,2,4,...,2^24}。在 key_derivation_rate>0 的情况下，在加密之前，执行一次 key 导出，后续在packet_index/key_derivation_rate > 0 时，执行 key 导出。

r = packet_index / kdr
key_id = label || r
x = key_id XOR master_salt
key = KDF(master_key, x)

'/'：表示整除，B=0时，C = A/B=0。
||：表示连接的含义。A,B,C使用网络字节序表示，C = A||B, 则C的高字节为A，低字节位为B。
XOR：是异或运算，计算时按照低字节位对齐。

以下使用 AES128_CM，举例说明 Session Key 的导出过程，假设 DTLS 协商得到：

master_key:  E1F97A0D3E018BE0D64FA32C06DE4139   // 128-bits
master_salt: 0EC675AD498AFEEBB6960B3AABE6           // 112-bits

导出加密 Key(cipher key):

packet_index/kdr:              000000000000
label:                       00
master_salt:   0EC675AD498AFEEBB6960B3AABE6
-----------------------------------------------
xor:           0EC675AD498AFEEBB6960B3AABE6     (x, KDF input)
x*2^16:        0EC675AD498AFEEBB6960B3AABE60000 (AES-CM input)
cipher key:    C61E7A93744F39EE10734AFE3FF7A087 (AES-CM output)

导出 SALT Key(cipher salt):

packet_index/kdr:              000000000000
label:                       02
master_salt:   0EC675AD498AFEEBB6960B3AABE6
----------------------------------------------
xor:           0EC675AD498AFEE9B6960B3AABE6     (x, KDF input)
x*2^16:        0EC675AD498AFEE9B6960B3AABE60000 (AES-CM input)
                30CBBC08863D8C85D49DB34A9AE17AC6 (AES-CM ouptut)
cipher salt:   30CBBC08863D8C85D49DB34A9AE1

导出校验 Key(auth key)，需要 auth key 长度为 94 字节：

packet_index/kdr:                000000000000
label:                         01
master salt:     0EC675AD498AFEEBB6960B3AABE6
-----------------------------------------------
xor:             0EC675AD498AFEEAB6960B3AABE6     (x, KDF input)
x*2^16:          0EC675AD498AFEEAB6960B3AABE60000 (AES-CM input)

auth key                           AES input blocks
CEBE321F6FF7716B6FD4AB49AF256A15   0EC675AD498AFEEAB6960B3AABE60000
6D38BAA48F0A0ACF3C34E2359E6CDBCE   0EC675AD498AFEEAB6960B3AABE60001
E049646C43D9327AD175578EF7227098   0EC675AD498AFEEAB6960B3AABE60002
6371C10C9A369AC2F94A8C5FBCDDDC25   0EC675AD498AFEEAB6960B3AABE60003
6D6E919A48B610EF17C2041E47403576   0EC675AD498AFEEAB6960B3AABE60004
6B68642C59BBFC2F34DB60DBDFB2       0EC675AD498AFEEAB6960B3AABE60005

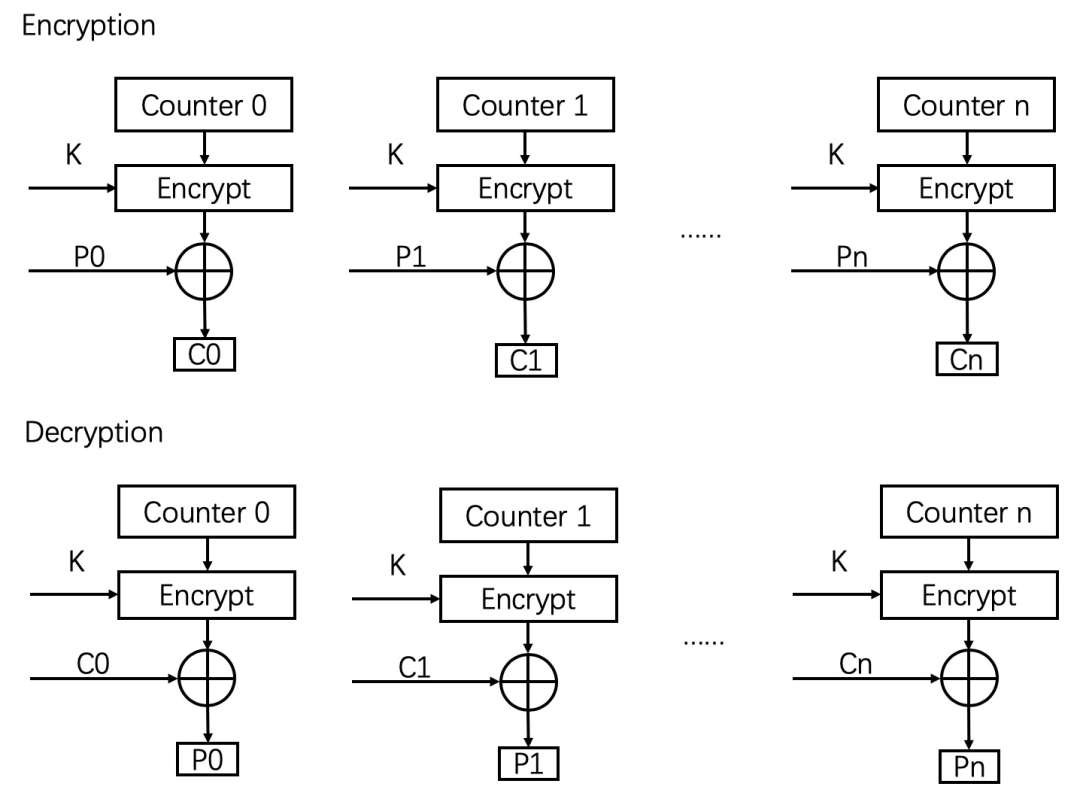

AES-CM 的介绍，参考AES-CM

至此，我们得到了 SRTP/SRTCP 加密和认证需要的 Session Key：cipher key，auth key，salt key。

04 序列号管理

SRTP 序列号管理

在 RTP 包结构定义中使用 16-bit 来描述序列号。考虑到防重放攻击，消息完整性校验，加密数据，导出 SessionKey 的需要，在SRTP 协议中，SRTP 包的序列号，使用隐式方式来记录包序列号 packet_index，使用 i 标识 packet_index。

对于发送端来说，i 的计算方式如下：

i = 2^16 * ROC + SEQ

其中，SEQ 是 RTP 包中描述的 16-bit 包序号。ROC(rollover couter) 是 RTP 包序号 (SEQ) 翻转计数，也就是每当SEQ/2^16=0, ROC 计数加 1。ROC 初始值为 0。

对于接收端来说，考虑到丢包和乱序因素的影响，除了维护 ROC，还需要维护一个当前收到的最大包序号s_l，当一个新的包到来时候，接收端需要估计出当前包所对应的实际 SRTP 包的序号。ROC 的初始值为 0，s_l 的初始值为收到第一个 SRTP 包的 SEQ。后续通过如下公式，估计接收到的 SRTP 序号 i：

i = 2^16 * v + SEQ

其中，v 可能的取值 { ROC-1, ROC, ROC+1 }，ROC 是接收端本地维护的 ROC，SEQ 是收到 SRTP 的序号。v 分别取 ROC-1，ROC，ROC+1 计算出 i，与 2^16*ROC + s_l 进行比较，那个更接近，v 就取对应的值。完成 SRTP 解密和完整性校验后，更新 ROC 和 s_l，分如下 3 种情况：

v = ROC - 1， ROC 和 s_l 不更新。
v = ROC，如果 SEQ > s_1，则更新 s_l = SEQ。
v = ROC + 1, ROC = v = ROC + 1，s_l = SEQ。

更直观的代码描述：

if (s_l < 32768)
    if (SEQ - s_l > 32768)
        set v to (ROC-1) mod 2^32
    else
        set v to ROC
    endif
else
    if (s_l - 32768 > SEQ)
        set v to (ROC+1) mod 2^32
    else
        set v to ROC
    endif
endif
return SEQ + v*65536

SRTCP 序列号管理

RTCP 中没有描述序号的字段，SRTCP 的序号在 SRTCP 包，使用 31-bits 中显示描述，详见SRTCP格式，也就是说在 SRTCP 的最大序列号为 2^31。

序列号与通信时长

可以看到 SRTP 的序列号最大值为 2^48, SRTCP 的序列号最大值为 2^16。在大多数应用中（假设每 128000 个 RTP 数据包至少有一个 RTCP 数据包），SRTCP 序号将首先达到上限。以 200 SRTCP 数据包 / 秒的速度， SRTCP 的 2^31 序列号空间足以确保大约 4 个月的通信。

05 防重放攻击

攻击者将截获的 SRTP/SRTCP 包保存下来，然后重新发送到网络中，实现了包的重放。SRTP 接收者通过维护一个重放列表 (ReplayList) 来防止这种攻击。理论上 Replay List 应该保存所有接收到并完成校验的包的序列号 index。在实际情况下 ReplayList 使用滑动窗口（sliding window）来实现防重放攻击。使用 SRTP-WINDOW-SIZE 来描述滑动窗口的大小。

SRTP 防重放攻击

在序列号管理部分，我们详述了接收者，根据接收到的 SRTP 包的 SEQ，ROC，s_l 估算出 SRTP 包的 packet_index的方法。同时，将接收者已经接收到 SRTP 包的最大序列号，记为 local_packet_index。计算差值 delta：

delta =  packet_index - local_packet_index

分如下 3 种情况说明：

delta > 0：表示收到了新的包。
delta < -(SRTP-WINDOW-SIZE - 1) < 0：表示收到的包的序列号，小于重放窗口要求的最小序号。libSRTP收到这样的包时，会返回 srtp_err_status_replay_old=10, 表示收到旧的重放包。
delta < 0, delta >= -(SRTP-WINDOW-SIZE - 1): 表示收到了重放窗口之内的包。如果在 ReplayList找到对应的包，则是一个 index 重复的重放包。libSRTP 收到这样的包时，会返回srtp_err_status_replay_fail=9。否则表示收到一个乱序包。

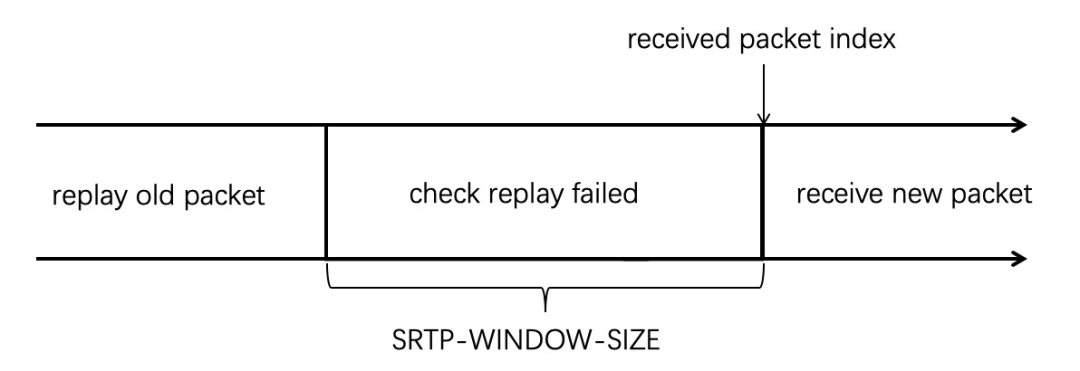

下图更加直观说明防重放攻击的三个区域：

SRTP-WINDOW-SIZE 的取值，最小是 64。应用可以根据需要设置成较大的值，libsrtp 会向上取整为 32 的整数倍。例如，在 WebRTC 中 SRTP-WINDOW-SIZE = 1024。使用者可以根据需要进行调整，但要达到防重放攻击的目的。

SRTCP 防重放攻击

在 SRTCP 中，packet index 显式给出。在 libsrtp 中，SRTCP 的防重放攻击的窗口大小为 128。使用window_start 记录防重放攻击的起始序列号。SRTCP 防重放攻击的检查步骤如下：

index > window_start + 128: 收到新的 SRTCP 包。
index < window_start: 收到包的序列号在重放窗口的左侧，可以认为我们收到了比较老的包。libsrtp 收到这样的包之后，会返回到srtp_err_status_replay_old=10。
replay_list_index = index - windwo_start：在 ReplayList 中 replay_list_index 对应的标识位为 1，表示已经收到包，libsrtp 返回 srtp_err_status_replay_fail=9。对应的标识位为0，表示收到乱序包。

06 加密和校验算法

在 SRTP 中，使用了 CTR（Counter mode）模式的 AES 加密算法，CTR模式通过递增一个加密计数器以产生连续的密钥流，计数器可以是任意保证长时间不产生重复输出的密钥。根据计数方式的不同，分为以下两种类型：

• AES-ICM: ICM 模式（Integer Counter Mode，整数计数模式），使用整数计数运算。

• AES-GCM: GCM 模式（Galois Counter Mode，基于伽罗瓦域计数模式），计数运算定义在伽罗瓦域。

在 SRTP 中，使用 AES-ICM 完成加密算法，同时使用 HMAC-SHA1 完成 MAC 计算，对数据进行完整性校验，加密和 MAC 计算需要分两步完成。AES-GCM 基于 AEAD（Authenticated-Encryption with Associated-Data，关联数据的认证加密）的思想，在对数据进行加密的同时计算 MAC 值，实现了一个步骤，完成加密和校验信息的计算。下面分别对这个 AES-ICM 和 AES_GSM 的用法进行介绍。

AEC—ICM

上图描述了 AES-ICM 的加密和解密过程，图中的 K 是通过 KDF 导出的 SessionKey。加密和加密都是通过对 Counter 进行加密，与明文 P 异或运算得到加密数据 C，反之，与密文 C 异或运算得到明文数据 P。考虑到安全性，Counter 生成依赖于 Session Salt, 包的索引（packet index）和包的 SSRC。Counter 是 128-bits 的计数，生成方式如下定义：

one byte
<-->
0  1  2  3  4  5  6  7  8  9  10 11 12 13 14 15
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
|00|00|00|00|   SSRC    |   packet index  | b_c |---+
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
                                                    |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   v
|                  salt (k_s)             |00|00|->(+)
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
                                                    |
                                                    v
                                            +-------------+
                    encryption key (k_e) -> | AES encrypt |
                                            +-------------+
                                                    |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
|                keystream block                |<--+
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+

HMAC—SHA1

散列消息认证码（Hash-based message authentication code，缩写为 HMAC），是一种通过特别计算方式之后产生的消息认证码（MAC），使用密码散列函数，同时结合一个加密密钥，它可以用来保证数据的完整性，同时可以用来作某个消息的身份验证。HMAC通过一个标准算法，在计算哈希的过程中，把 key 混入计算过程中。HMAC 的加密实现如下：

HMAC(K,M) = H ( (K XOR opad ) + H( (K XOR ipad ) + M ) )

• H：hash 算法，比如，MD5，SHA-1，SHA-256。

• B：块字节的长度，块是 hash 操作的基本单位。这里 B=64。

• L：hash 算法计算出来的字节长度。(L=16 for MD5, L=20 for SHA-1)。

• K：共享密钥，K 的长度可以是任意的，但是为了安全考虑，还是推荐 K 的长度>B。

当 K 长度大于 B 时候，会先在 K 上面执行 hash 算法，将得到的 L 长度结果作为新的共享密钥。如果 K 的长度 <B, 那么会在 K 后面填充0x00 一直到等于长度 B。

• M：要认证的内容。

• opad：外部填充常量，是 0x5C 重复 B 次。

• ipad：内部填充常量，是 0x36 重复 B 次。

• XOR：异或运算。

• +：代表 " 连接 " 运算。

计算步骤如下：

将 0x00 填充到 K 的后面，直到其长度等于 B。
将步骤 1 的结果跟 ipad 做异或。
将要加密的信息附在步骤 2 的结果后面。
调用 H 方法。
将步骤 1 的结果跟 opad 做异或。
将步骤 4 的结果附在步骤 5 的结果后面。
调用 H 方法。

SRTP 和 SRTCP 计算 Authentication tag，使用的 K 对应 Key 管理部分描述的 RTP auth key和 RTCP auth key，使用的 Hash 算法为 SHA-1，Authentication tag 的长度为 80-bits。

在计算 SRTP 的，要认证的内容 M 为：

M = Authenticated Portion + ROC

其中，+ 代表 " 连接 " 运算，Authenticated Portion 在 SRTP 的结构图中给出。

在计算 SRTCP 时，要认证的内容 M 为：

M=Authenticated Portion

其中，Authenticated Portion 在 SRTCP 的结构图中给出。

通过使用 Authenticated Portion 算法，计算得到 SRTP/SRTCP 的 Encrypted Portion Portion部分。

AES—GCM

AES-GCM 使用计数器模式来加密数据，该操作可以有效地流水线化，GCM 身份验证使用的操作特别适合于硬件中的有效实现。在 GCM-SPEC详述了 GCM 的理论知识， Section4.2 Hardware详述了硬件实现。

AES-GCM 在 SRTP 加密中的应用，在RFC7714进行了详细描述。Key 管理和序列号管理与本文中描述的相同，需要注意的是：

AES-GCM 作为一种 AEAD（Authenticated Encryption with Associated Data）加密算法，输入和输出是什么，对应到 SRTP/SRTCP 的包结构中理解。
Counter 的是计算方式和 AES-ICM 中描述的计算方式不同，需要重点关注。

libsrtp 已经实现了 AES-GCM，有兴趣的同学，可以结合代码进行研读。

07 libsrtp的使用

libsrtp 是被广泛使用的 SRTP/SRTCP 加密的开源项目。经常用到的 api 如下：

srtp_init，初始化 srtp 库，初始化内部加密算法，在使用 srtp 前，必须要调用了。
srtp_create, 创建 srtp_session，可以结合本文中介绍的 session，session key 等概念一起理解。
srtp_unprotect/srtp_protect，RTP 包加解密接口。
srtp_protect_rtcp/srtp_unprotect_rtcp，RTCP 包的加解密接口。
srtp_set_stream_roc/srtp_get_stream_roc, 设置和获取 stream 的 ROC，这两个接口在最新的 2.3 版本加入。

重要的结构 srtp_policy_t，用来初始化加解密参数，在 srtp_create 中使用这个结构。以下参数需要关注：

DTLS 协商后得到的 MasterKey 和 MasterSalt 通过这个结构传递给 libsrtp，用于 session key的生成。
window_size，对应我们之前描述的 srtp 防重放攻击的窗口大小。
allow_repeat_tx，是否允许重传相同序号的包。

SRS是一个新生代实时通信服务器，对 libsrtp 感兴趣的同学，可以快速在本机搭起调试环境，进行相关测试，更加深入理解相关的算法。

08 总结

本文通过对 SRTP/SRTCP 相关原理的深入详细解读，对 libsrtp 使用遇到的问题进行解答，希望能够给实时音视频通信的相关领域的同学以帮助。
