原文出处：微信终端自研C++协程框架的设计与实现

背景

基于跨平台考虑，微信终端很多基础组件使用 C++ 编写，随着业务越来越复杂，传统异步编程模型已经无法满足业务需要。Modern C++ 虽然一直在改进，但一直没有统一编程模型，为了提升开发效率，改善代码质量，我们自研了一套 C++ 协程框架 owl，用于为所有基础组件提供统一的编程模型。

owl 协程框架目前主要应用于 C++ 跨平台微信客户端内核（Alita），Alita的业务逻辑部分全部用协程实现，相比传统异步编程模型，至少减少了 50% 代码量。Alita 目前已经应用于儿童手表微信、Linux车机微信、Android 车机微信等多个业务，其中 Linux 车机微信的所有 UI 逻辑也全部用协程实现。

为什么要造轮子？

那么问题来了，既然 C++20 已经支持了协程，业界也有不少开源方案（如 libco、libgo 等），为什么不直接使用？

原因：

Show me the code

那么协程比传统异步编程到底好在哪里？下面我们结合代码来展示一下协程的优势，同时也回顾一下异步编程模型的演化过程：

假设有一个异步方法 AsyncAddOne，用于将一个 int 值加 1，为了简单起见，这里直接开一个线程 sleep 100ms 后再回调新的值：

void AsyncAddOne(int value, std::function<void (int)> callback) {
    std::thread t([value, callback = std::move(callback)] {
        std::this_thread::sleep_for(100ms);
        callback(value + 1);
    });
    t.detach();
}

要调用 AsyncAddOne 将一个 int 值加 3，有三种主流写法：

1、Callback

传统回调方式，代码写起来是这样：

AsyncAddOne(100, [] (int result) {
    AsyncAddOne(result, [] (int result) {
        AsyncAddOne(result, [] (int result) {
            printf("result %d\n", result);
        });
    });
});

回调有一些众所周知的痛点，如回调地狱、信任问题、错误处理困难、生命周期管理困难等，在此不再赘述。

2、Promise

Promise 解决了 Callback 的痛点，使用 owl::promise 库的代码写起来是这样：

// 将回调风格的 AsyncAddOne 转成 Promise 风格
owl::promise AsyncAddOnePromise(int value) {
    return owl::make_promise([=] (auto d) {
        AsyncAddOne(value, [=] (int result) {
            d.resolve(result);
        });
    });
}

// Promise 方式
AsyncAddOnePromise(100)
.then([] (int result) {
    return AsyncAddOnePromise(result);
})
.then([] (int result) {
    return AsyncAddOnePromise(result);
})
.then([] (int result) {
    printf("result %d\n", result);
});

很显然，由于消除了回调地狱，代码漂亮多了。实际上 owl::promise 解决了 Callback 的所有痛点，通过使用模版元编程和类型擦除技术，甚至连语法都接近 JavaScript Promise。

但实践发现，Promise 只适合线性异步逻辑，复杂一点的异步逻辑用 Promise 写起来也很乱（如循环调用某个异步接口），因此我们废弃了owl::promise，最终将方案转向了协程。

3、Coroutine

使用 owl 协程写起来是这样：

// 将回调风格的 AsyncAddOne 转成 Promise 风格
// 注：
// owl::promise 擦除了类型，owl::promise2 是类型安全版本
// owl 协程需要配合 owl::promise2 使用
owl::promise2<int> AsyncAddOnePromise2(int value) {
    return owl::make_promise2<int>([=] (auto d) {
        AsyncAddOne(value, [=] (int result) {
            d.resolve(result);
        });
    });
}

// Coroutine 方式
// 使用 co_launch 启动一个协程
// 在协程中即可使用 co_await 将异步调用转成同步方式
owl::co_launch([] {
    auto value = 100;
    for (auto i = 0; i < 3; i++) {
        value = co_await AsyncAddOnePromise2(value);
    }
    printf("result %d\n", value);
});

使用协程可以用同步方式写异步代码，大大减轻了异步编程的心智负担。co_await 语法糖让 owl 协程写起来跟很多语言内置的协程并无差别。

回调转协程

要在实际业务中使用协程，必须通过某种方式让回调代码转换为协程支持的形式。通过上面的例子可以看出，回调风格接口要支持在协程中同步调用非常简单，只需短短几行代码将回调接口先转成 Promise 接口，在协程中即可直接通过 co_await 调用：

// 回调接口
void AsyncAddOne(int value, std::function<void (int)> callback);

// Promise 接口
owl::promise2<int> AsyncAddOnePromise2(int value);

// 协程中调用
auto value = co_await AsyncAddOnePromise2(100);

实际项目中通常会省略掉上述中间步骤，直接一步到位：

// 在协程中可以像调用普通函数一样调用此函数
int AsyncAddOneCoroutine(int value) {
    return co_await owl::make_promise2<int>([=] (auto d) {
        AsyncAddOne(value, [=] (int result) {
            d.resolve(result);
        });
    });
}

后台开发使用协程，通常会 hook socket 相关的 I/O API，而终端开发很少需要在协程中使用底层 I/O 能力，通常已经封装好了高层次的异步 I/O 接口，因此 owl 协程并没有 hook I/O API，而是提供一种方便的将回调转协程的方式。

一个完整的例子

上述代码片段很难体现出协程的实际用法，这个例子使用协程实现了一个 tcp-echo-server，只有 40 多行代码：

int main(int argc, char* argv[]) {
    // 使用 co_thread_scope() 创建一个协程作用域，并启动一个线程作为协程调度器
    co_thread_scope() {
        owl::tcp_server server;
        int error = server.listen(3090);
        if (error < 0) {
            zerror("tcp server listen failed!");
            return;
        }
        zinfo("tcp server listen OK, local %_", server.local_address());

        while (true) {
            auto client = server.accept();
            if (!client) {
                zerror("tcp server accept failed!");
                break;
            }

            zinfo("accept OK, local %_, peer %_", client->local_address(), client->peer_address());

            // 当有新 client 连接时，使用 co_launch 启动一个协程专门处理
            owl::co_launch([client] {
                char buf[1024] = { 0 };
                while (true) {
                    auto num_recv = client->recv_some(buf, sizeof(buf), 0);
                    if (num_recv <= 0) {
                        break;
                    }
                    buf[num_recv] = '\0';
                    zinfo("[fd=%_] RECV %_ bytes: %_", client->fd(), num_recv, buf);

                    if (strcmp(buf, "exit") == 0) {
                        break;
                    }
                    auto num_send = client->send(buf, num_recv, 0);
                    if (num_send < 0) {
                        break;
                    }
                    zinfo("[fd=%_] SENT %_ bytes back", client->fd(), num_send);
                }
            });
        }
    };
    return 0;
}

框架分层

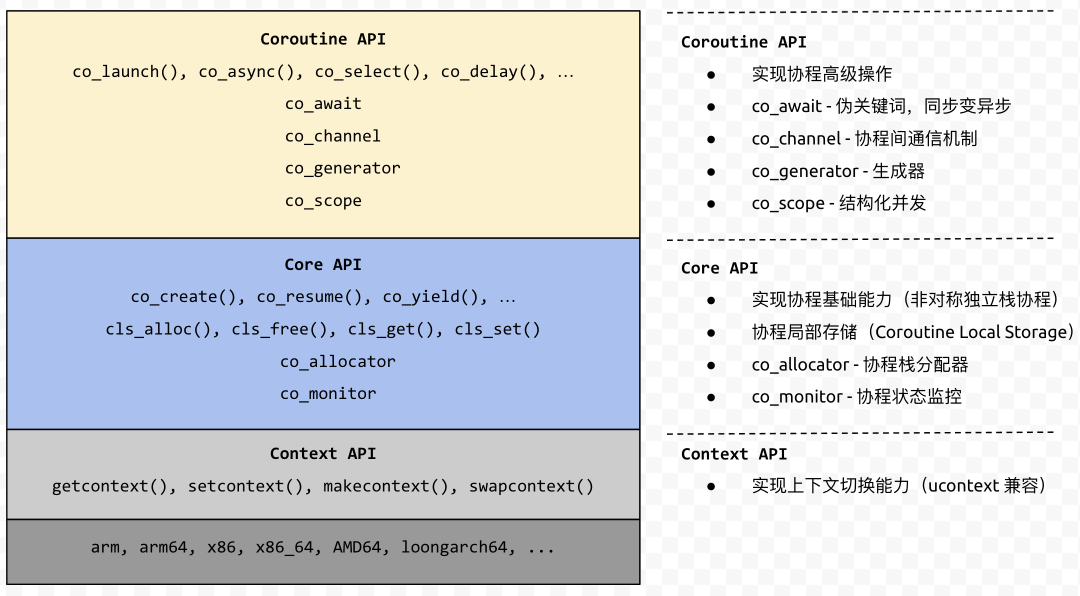

为了便于扩展和复用，owl 协程采用分层设计，开发者可以直接使用最上层的 API，也可以基于 Context API 或 Core API 搭建自己的协程框架。

协程设计

协程栈

协程按有无调用栈分为两类：

很显然，无栈协程比有栈协程占用更少的内存，但无栈协程通常需要手动管理状态，如果自研协程采用无栈方式会非常难用。因此语言级别的协程通常使用无栈协程，将复杂的状态管理交给编译器处理；自研方案通常使用有栈协程，owl 也不例外是有栈协程。

有栈协程按栈的管理方式又可以分为两类：

共享栈本质上是一种时间换空间的做法，但共享栈有一个比较明显的缺点，看代码：

owl::co_launch("co1", [] {
    char buf[1024] = { 0 };
    auto job = owl::co_launch("co2", [&buf] {
        // oops!!!
        buf[0] = 'a';
    });
    job->join();
});

上面的代码在共享栈模式下会出问题，协程 co1 在栈上分配的 buf，在协程 co2访问的时候已经失效了。要规避共享栈的这个缺点，可能需要对协程的使用做一些限制或检查，无疑会加重使用者的负担。

对于终端开发，由于同时运行的协程数量并不多，性能问题并不明显，为了使用上的便捷性，owl 协程使用独立栈。

选择独立栈之后，协程栈应该如何分配又是另外的问题，有如下几种方案：

后两种方案通常还会采用内存池来优化性能，采用 mprotect 来进行栈保护

owl 协程同时使用了后两种方案，那么什么场景下会使用到 Thread Stack 方案呢？因为 Android JNI 和部分 RTOS系统调用 会检查 sp 寄存器是否在线程栈空间内，如果不在则认为栈被破坏，程序会直接挂掉。独立栈协程在执行时 sp 寄存器会被修改为指向协程栈，而通过 malloc/mmap 分配的协程栈空间不属于任何线程栈，一定无法通过 sp 检查。为了解决这个问题，我们在 Android 和部分 RTOS 上默认使用 Thread Stack。

协程调度

协程按控制传递机制分为两类：

非对称协程与函数调用类似，比较容易理解，主流编程语言对协程的支持大都是非对称协程。从实现的角度，非对称协程的实现也比较简单，实际上我们很容易用非对称协程实现对称协程。owl 协程使用非对称协程。

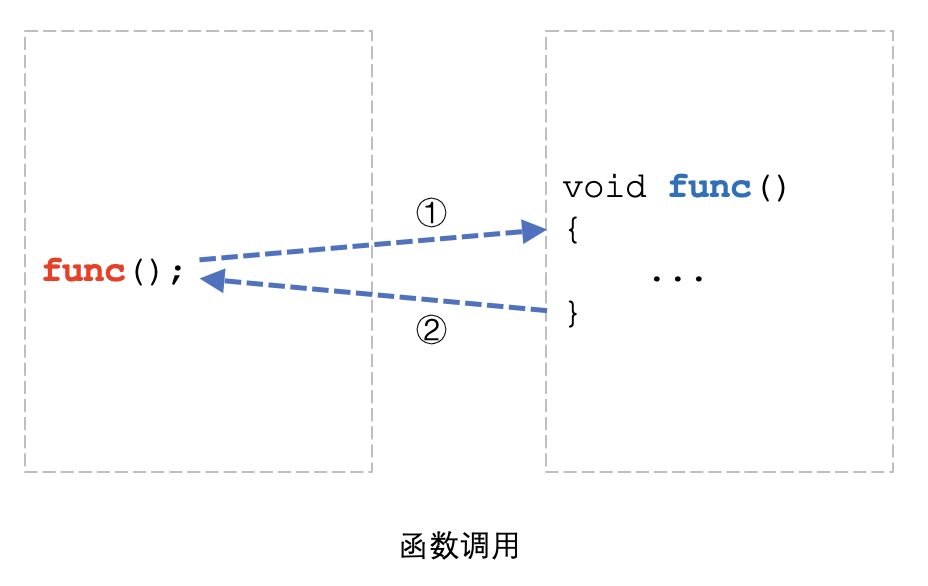

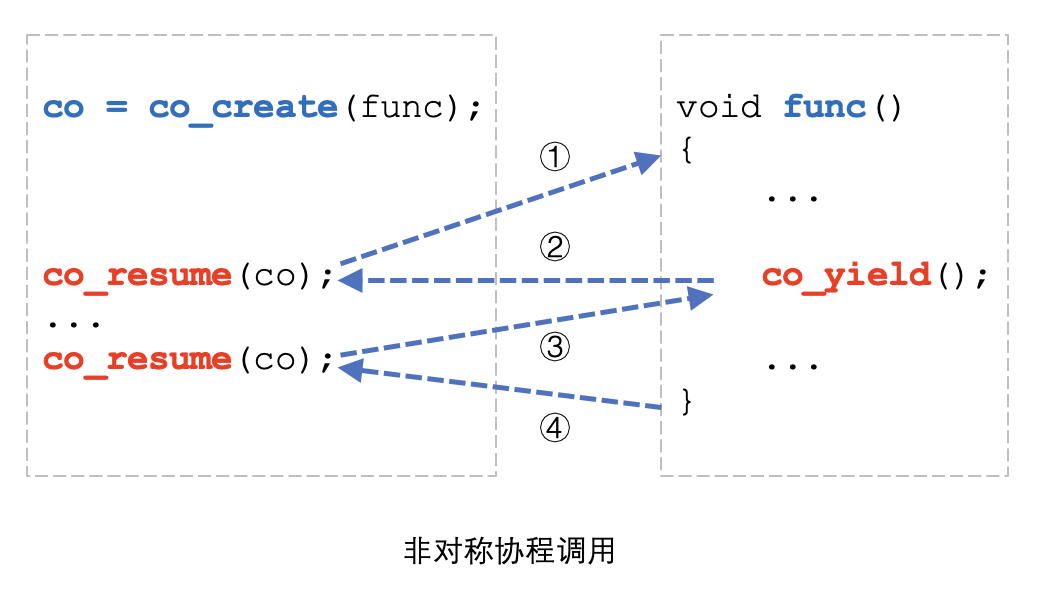

上图展示了非对称协程调用和函数调用的相似性，详细的时序如下：

  1. 调用者调用 co_create() 创建协程，这一步会分配一个单独的协程栈，并为 func 设置好执行环境
  2. 调用者调用 co_resume() 启动协程，func 函数开始运行
  3. 协程运行到 co_yield()，协程挂起自己并返回到调用者
  4. 调用者调用 co_resume() 恢复协程，协程从 co_yield() 后续代码继续执行
  5. 协程执行完毕，返回到调用者

如上图所示，有意思的是，如果一个协程没用调用co_yield()，这个协程的调用流程其实跟函数一模一样，因此我们经常会说：函数就是协程的一种特例。

单线程调度器

协程和线程很像，不同的是线程多是抢占式调度，而协程多是协作式调度。多个线程之间共享资源时通常需要锁和信号量等同步原语，而协程可以不需要。

通过上面的示例可以看出，使用 co_create() 创建协程后，可以通过不断调用 co_resume() 来驱动协程的运行，而协程函数可以随时调用co_yield() 来挂起自己并将控制权转移给调用者。

很显然，当协程数量较多时，通过手工调用 co_resume() 来驱动协程不太现实，因此需要实现协程调度器。

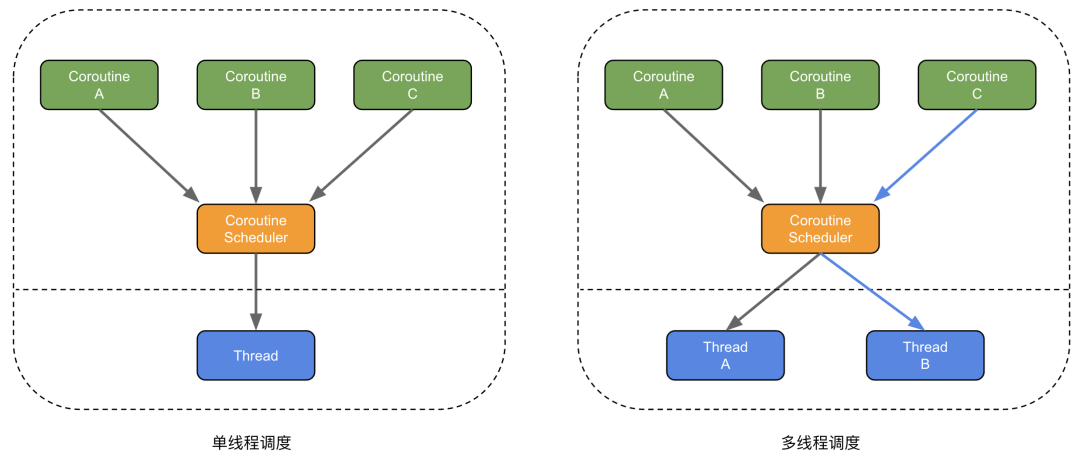

协程调度器分为两类：

单线程调度通常使用 RunLoop 之类的消息循环来作为调度器，虽然调度性能低于多线程调度，但单线程调度器可以免加锁的特性，能极大降低编码复杂度，因此owl 协程使用单线程调度。

使用 RunLoop 作为调度器的原理其实很简单，将所有 co_resume() 调用都 Post 到 RunLoop中执行即可。原理如图所示，要想象一个协程是如何在 RunLoop 中执行的，大概可以认为是：协程函数中的代码被 co_yield() 分隔成多个部分，每一部分代码都被 Post 到 RunLoop 中执行。

使用 RunLoop 作为调度器除了协程不用加锁，还有一些额外的好处：

为了方便扩展，owl 协程将调度器抽象成一个单独的接口类，开发者可以很容易实现自己的调度器，或和项目已有的 RunLoop 机制结合：

class executor {
public:
    virtual ~executor() {}
    virtual uint64_t post(std::function<void ()> closure) = 0;
    virtual uint64_t post_delayed(unsigned delay, std::function<void ()> closure) = 0;
    virtual void cancel(uint64_t id) {}
};

在 Linux 车机微信客户端，我们通过实现自定义调度器让协程运行在 UI 框架的消息循环中，得以方便地在协程中访问 UI。

协程间通信

通过使用单线程调度器，多个协程之间访问共享资源不再需要多线程的锁机制了。

那么用协程写代码是否就完全不需要加锁呢？看代码：

static int value = 0;
for (auto i = 0; i < 4; ++i) {
    owl::co_launch([] {
        value++;
        owl::co_delay(1000);
        value--;
        printf("value %d\n", value);
    });
}

假设协程中要先将 value++，做完一些事情，再将 value--，我们期望最终 4 个协程的输出都是 0。但由于owl::co_delay(1000) 这一行导致了协程调度，最终输出结果必然不符合预期。

一些协程库为了解决这种问题，提供了和多线程锁类似的协程锁机制。好不容易避免了线程锁，又要引入协程锁，难道没有更好的办法了吗？

实际上目前主流的并发模型除了共享内存模型，还有 Actor 模型与 CSP（Communicating Sequential Processes）模型，对比如下：

Do not communicate by sharing memory; instead, share memory by communicating. 不要通过共享内存来通信，而应该通过通信来共享内存

相信这句 Go 语言的哲学大家已经不陌生了，如何理解这句话？本质上看，多个线程或协程之间同步信息最终都是通过共享内存来进行的，因为无论是用哪种通信模型， 最终都是从内存中获取数据，因此这句话我们可以理解为 尽量使用消息来通信，而不要直接共享内存。

Actor 模型和 CSP 模型采用的都是消息机制，区别在于 Actor 模型里协程与消息队列（mailbox）是绑定关系；而 CSP 模型里协程与消息队列（channel）是独立的。从耦合性的角度，CSP 模型比 Actor 模型更松耦合，因此 owl 协程使用 channel 作为协程间通信机制。

由于我们在实际业务开发中并没有遇到一定需要协程锁的场景，因此 owl 协程暂没有提供协程锁机制。

结构化并发

想象这样一个场景：我们写一个 UI 界面，在这个界面会启动若干协程通过网络去拉取和更新数据，当用户退出 UI 时，为了不泄露资源，我们希望协程以及协程发起的异步操作都能取消。当然，我们可以通过手动保存每一个协程的句柄，在 UI 退出时通知每一个协程退出，并等待所有协程都结束后再退出 UI。然而，手动进行上述操作非常繁琐，而且很难保证正确性。

不止是使用协程才会遇到上述问题，把协程换成线程，问题依然存在。传统并发主要有两类问题：

这里的主要矛盾在于：协程是独立的，但业务是结构化的。

为了解决这个问题，owl 协程引入了结构化并发：

结构化并发的概念是：

作用域是一个抽象概念，有明确生命周期的实体都是作用域，如：

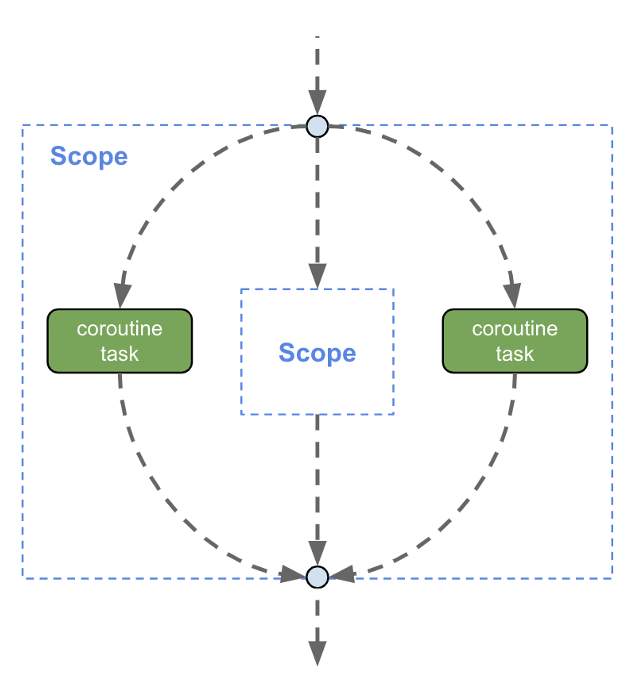

如上图所示，代码由上而下执行，在进入外部 scope 后，从 scope 中启动了两个协程，并进入了内部 scope，当执行流最终从外部 scope 出来时，结构化并发机制必须保证这两个协程已经结束。同样的，若内部 scope 中启动了协程，执行流从内部 scope 出来时，也必须保证其中的协程全部结束。

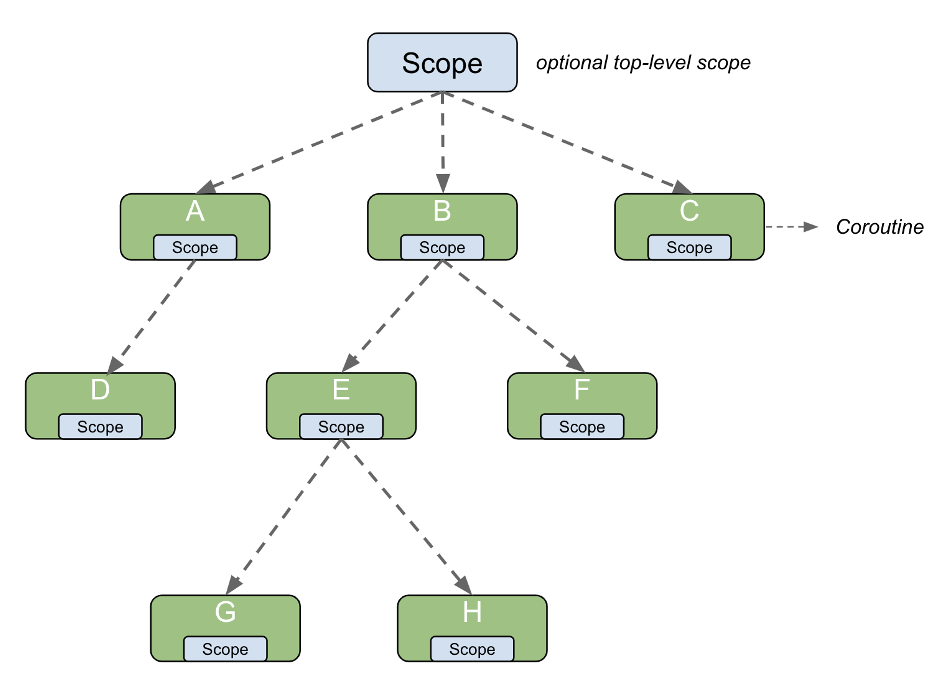

结构化并发在 owl 协程的实现其实并不复杂，本质上是一个树形结构：

核心理念是：

光说概念有点抽象，最后来看一个 owl 协程结构化并发的例子：

class SimpleActivity {
public:
    SimpleActivity() {
        // 为 scope_ 设置调度器，后续通过 scope_ 启动的协程
        // 默认使用 UI 的消息循环作为调度器
        scope_.set_exec(GetUiExecutor());
    }

    ~SimpleActivity() {
        // UI 销毁的时候取消所有子协程
        scope_.cancel();
        // scope_ 析构时会等待所有子协程结束
    }

    void OnButtonClicked() {
        // 在 UI 事件中通过 scope_ 启动协程
        scope_.co_launch([=] {
            // 启动子协程下载图片
            auto p1 = owl::co_async([] { return DownloadImage(...); });
            auto p2 = owl::co_async([] { return DownloadImage(...); });

            // 等待图片下载完毕
            auto image1 = co_await p1;
            auto image2 = co_await p2;

            // 合并图片
            auto new_image = co_await AsyncCombineImage(image1, image2);

            // 更新图片，由于协程运行在消息循环中，可以直接访问 UI
            image_->SetImage(new_image);
        });

        // 可以通过 scope_ 启动任意多个协程
        scope_.co_launch([=] {
            ...
        });
    }

private:
    owl::co_scope scope_;
    ImageLabel* image_;
};

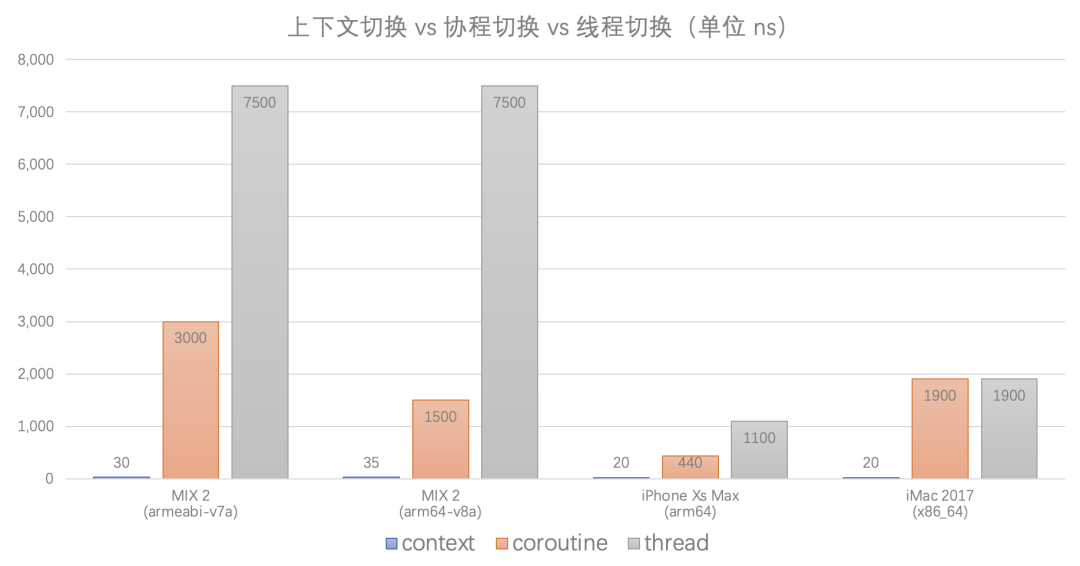

性能测试

说明：

owl 协程受限于单线程调度器性能，切换速度和上下文切换比并不算快，但在终端使用也足够了。

总结

总的来说，自 owl 协程在实际项目中应用以来，开发效率和代码质量都有很大提升。owl 协程虽然已经得到广泛应用，但还存在很多不完善的地方，未来会继续迭代打磨。owl 现阶段在腾讯内部开源，待框架更完善且 API 稳定后，再进行对外开源。

</a></p>

简介

在上一篇文章 《微信终端自研C++协程框架的设计与实现》 中，我们介绍了异步编程的演化过程和 owl 协程的整体设计思路，因篇幅所限，上文中并没有深入到协程的具体实现细节。用 C++ 实现有栈协程，核心在于实现协程上下文切换，在 owl 协程的整体架构中，owl.context 位于最底层，所有上层 API 全部基于这一层来实现：

本文将详细讲解 C++ 协程上下文切换的底层原理，手把手教你从零开始实现 C++ 协程。

owl.context 接口设计

业界比较有名的上下文切换库有 ucontext 和 boost.context，其中 ucontext 的接口文档齐全且语义清晰，而 boost.context 的接口略显晦涩。为了代码便于理解，一开始 owl.context 打算直接兼容 ucontext 接口，仔细研究后发现 ucontext 的一些设计在如今看来并不合理，严格遵循 ucontext 的接口会导致不必要的实现复杂度。因此最终的接口整体保留了 ucontext 的语义，但在细节上做了一些优化。

owl.context 一共有 4 个 API，先看一下接口定义，后面会依次讲解每一个 API 的具体实现：

typedef struct {
    void* base;
    size_t size;
} co_stack_t;

typedef struct co_context {
    co_reg_t regs[32];
    co_stack_t stack;
    struct co_context* link;
} co_context_t;

// 获取当前 context
// 返回值 0 表示正常返回
// 返回值 1 表示调用 co_setcontext 导致函数返回
int co_getcontext(co_context_t* ctx);

// 跳转到指定 context 执行
void co_setcontext(const co_context_t* ctx);

// 先获取当前 context，再跳转到指定 context 执行
void co_swapcontext(co_context_t* octx, const co_context_t* ctx);

// 创建新 context，在指定的栈上为 fn 设置好执行环境
// 跳转到此 context 等价于调用 fn(arg)
void co_makecontext(co_context_t* ctx, void (*fn)(uintptr_t), uintptr_t arg);

上下文切换示例

在讲解上述 API 的具体实现之前，我们先通过一个示例了解上下文切换的基本概念：

void test() {
    printf("start\n");
    volatile int n = 3;
    co_context_t ctx;
    int ret = co_getcontext(&ctx);
    if (n > 0) {
        printf("ret = %d, n = %d\n", ret, n);
        sleep(1);
        --n;
        co_setcontext(&ctx);
    }
    printf("end\n");
}

运行结果：

start
ret = 0, n = 3
ret = 1, n = 2
ret = 1, n = 1
end

从运行结果可以看出，co_getcontext、co_setcontext 本质上相当于一个增强版 goto，可以控制执行流在同一个栈的栈帧之间跳转。第5 行先调用 co_getcontext() 将当前上下文保存到 ctx 变量，代码执行到 co_setcontext(&ctx) 时，执行流跳回到 co_getcontext() 这行继续执行，从 C/C++ 语言的角度看起来的效果是：co_getcontext() 函数再次返回，只不过返回值变为 1 了。

上下文切换原理

要实现上下文切换，必须先了解线程上下文的概念，对于一个正在运行的线程，其上下文由两部分组成：

其中 线程的私有数据 只有极少数平台（如 win32）才有，对于绝大部分主流操作系统，线程的上下文主要由 CPU 寄存器的值 组成。因此，要实现上下文切换，只需要实现寄存器的保存/恢复即可。

那么哪些寄存器需要保存/恢复呢？这就需要了解寄存器使用约定，以 32 位 ARM 架构为例，其调用约定在 AAPCS（Procedure Call Standard for the ARM Architecture）官方文档中有详细描述，AAPCS 规定：

  1. 一共有 16 个整数寄存器 r0-r15，32 个浮点寄存器 s0-s31
  2. r0-r3 用作参数，r0-r1 用作返回值
  3. r4-r8、r10、r11、s16-s31 为 callee saved registers
  4. r9 由平台自定义如何使用
  5. r11-r15 为特殊寄存器，分别对应（r11 = FP、r12 = IP、r13 = SP、r14 = LR、r15 = PC）

对于 callee saved registers，若函数中要用这些寄存器，必须先将这些寄存器的值压栈保存，用完这些寄存器后，在函数返回前从栈中恢复这些寄存器的值。也就是说，若函数 foo 调用函数 bar，当 bar 返回后这些寄存器的值一定不会被改变。

对于非 callee saved registers（如 r0-r3），函数中可以随意使用这些寄存器。也就是说，若函数 foo 调用函数 bar，当 bar 返回后这些寄存器的值可能会被改变。

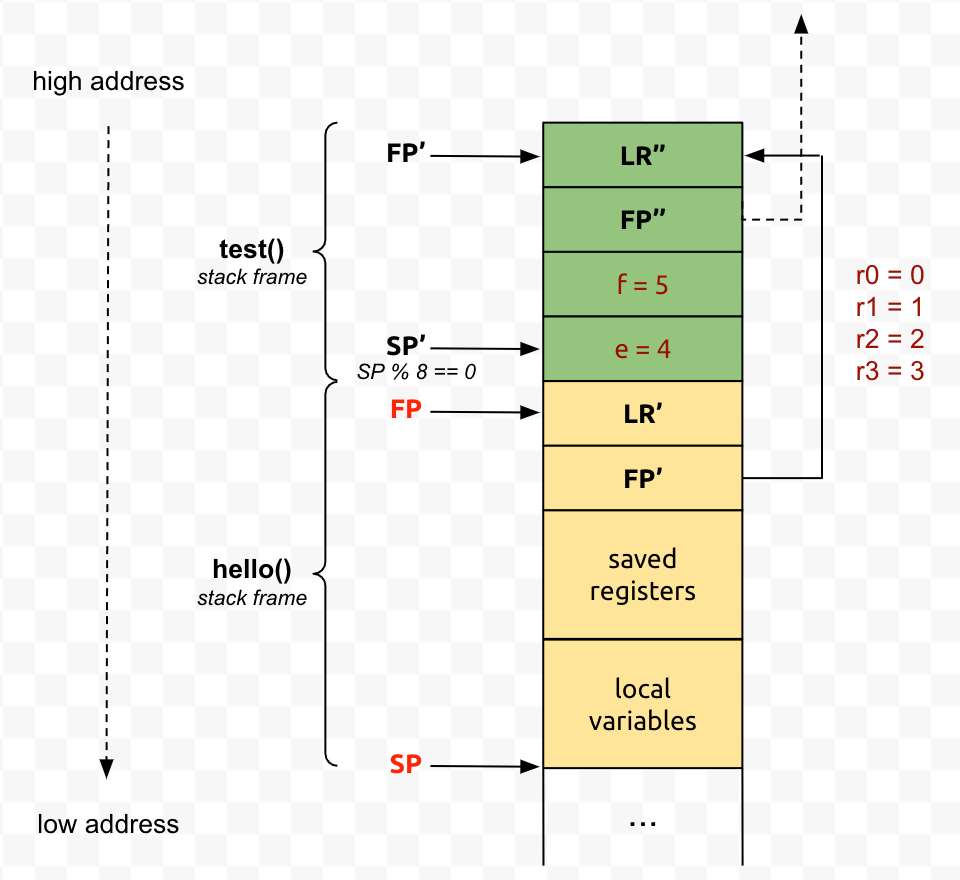

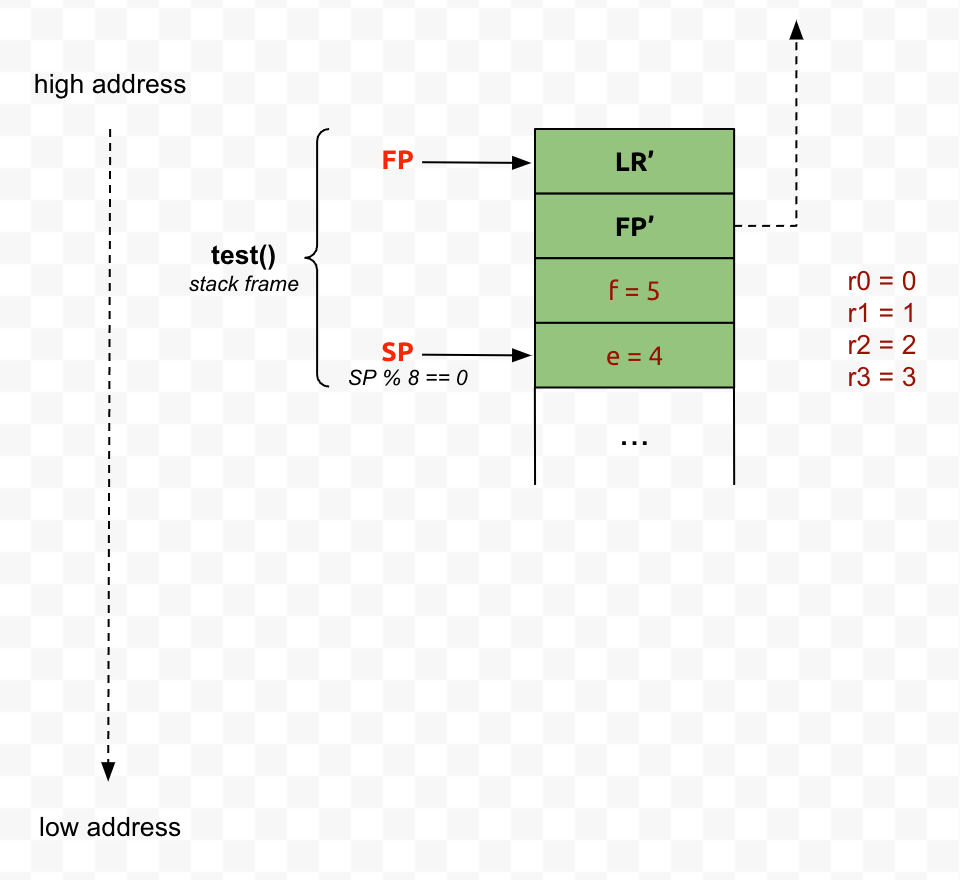

在上面的示例中，test() 调用了 co_getcontext()，按照寄存器使用约定可知，当 co_getcontext() 返回后（无论是正常返回还是因 co_setcontext() 跳转返回），必须保证 callee saved registers 的值不变，因此 co_getcontext 需要保存如下寄存器的值：

相应的，co_setcontext 需要恢复上述寄存器的值。

由于每一种 CPU 架构都有自己的指令集和函数调用约定，甚至同一种 CPU 架构下不同操作系统也会有不同的调用约定。为了方便讲解，本文涉及到的所有 API 实现均基于 32 位 ARM 架构。

co_getcontext 实现

有了上面的分析，实现 co_getcontext 就比较简单了，只用把寄存器 r4-r11、SP、LR、s16-s31 的值保存到 ctx->regs 中即可，汇编代码：

/* int co_getcontext(co_context_t* ctx); */
.globl co_getcontext
co_getcontext:
    /* save r4-r11, lr, sp to regs[0-9] */
    mov r1, sp
    stmia r0!, { r4-r11, lr }
    stmia r0!, { r1 }

    /* save s16-s31 to regs[16-31] */
    add r0, r0, #24
    vstmia r0, { s16-s31 }

    /* return 0 */
    mov r0, #0
    mov pc, lr

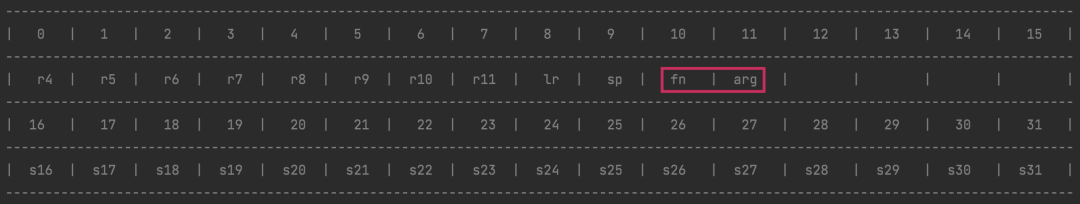

为了便于理解，附上 ctx->regs 内存布局：

co_setcontext 实现

co_setcontext 的功能几乎与 co_getcontext 对称，反向操作即可：

/* void co_setcontext(co_context_t* ctx); */
.globl co_setcontext
co_setcontext:
    /* load r4-r11, lr, sp from regs[0-9] */
    ldmia r0!, { r4-r11, lr }
    ldmia r0!, { r1 }
    mov sp, r1

    /* load s16-s31 from regs[16-31] */
    add r0, r0, #24
    vldmia r0, { s16-s31 }

    /* make co_getcontext() return 1 */
    mov r0, #1
    mov pc, lr

有一个比较微妙的点是，正常调用 co_getcontext() 返回值是 0，而最后两行汇编会让 co_getcontext() 再次返回且返回值是1。

co_swapcontext 实现

co_swapcontext() 本质上是先调用 co_getcontext() 再调用 co_setcontext()，因此可以用 C 语言实现：

void co_swapcontext(co_context_t* octx, const co_context_t* ctx) {
    if (co_getcontext(octx) == 0) {
        co_setcontext(ctx);
    }
}

注：在 ucontext 的 glibc 实现中，swapcontext() 并没有采用上述取巧的方式，而是用汇编重新实现了一遍保存和恢复上下文的逻辑，实际上并不是很必要。owl.context 直接复用co_getcontext、co_setcontext，大大减少了汇编代码量。

co_makecontext 示例

使用 co_getcontext、co_setcontext 只能在同一个调用栈中跳转，并不具备实用价值。要实现有栈协程，每个协程必须有独立的调用栈，使用 co_makecontext 可以在指定的栈上创建一个新的执行环境，看一个稍微复杂点的例子：

co_context_t ctx0;
co_context_t ctx1;

void co_hello(uintptr_t arg) {
    printf("co_hello() Enter arg = %lu\n", arg);
    co_swapcontext(&ctx1, &ctx0);
    printf("co_hello() Exit\n");
}

void test_make_context() {
    printf("main start\n");
    char stack[4096];
    // 1.设置栈
    ctx1.stack.base = stack;
    ctx1.stack.size = sizeof(stack);
    // 2.设置 co_hello 返回后需要跳转的上下文
    ctx1.link = &ctx0;
    // 3.为 co_hello 创建执行环境
    co_makecontext(&ctx1, &co_hello, 100);
    printf("main start co_hello\n");
    co_swapcontext(&ctx0, &ctx1);
    printf("main resume co_hello\n");
    co_swapcontext(&ctx0, &ctx1);
    printf("main end\n");
}

运行结果：

main start
main start co_hello
co_hello() Enter arg = 100
main resume co_hello
co_hello() Exit
main end

co_makecontext 能够通过栈地址、栈大小、入口函数和函数参数创建一个执行环境，这一点与 pthread_create 很像，区别在于 pthread_create 会创建一个新线程，而 co_makecontext 只是创建一个独立的调用栈。

假设 test_make_context() 在主线程运行，则 co_hello() 也在主线程运行，区别是前者使用的是主线程栈，后者使用的是 co_makecontext 时设置的栈，由于两个函数在不同的栈中运行，来回跳转交叉执行栈上的状态也能够得以保留。两个函数之间的切换时序如下：

co_makecontext 实现

要实现 co_makecontext，需要了解 AAPCS 函数调用约定，调用约定规定了调用方（caller）和被调方（callee）的职责，要创建调用栈只需了解调用方的职责即可，在调用一个函数前调用方需要：

为方便理解，看一个例子：

int hello(int a, int b, int c, int d,
          int e, int f) {
    //...
}

void test() {
    hello(0, 1, 2, 3, 4, 5);
    //...
}

test() 调用 hello() 之前，需要为 hello() 设置好参数，hello() 有 6 个参数，按照调用约定，前 4 个参数 （0，1，2，3） 依次放入 （r0，r1，r2，r3），后 2 个参数 （4，5） 压栈，此时寄存器和调用栈的状态如下：

当代码运行到 hello() 中时，通过 （r0，r1，r2，r3） 可以访问前 4 个参数，通过 FP 寄存器加偏移可以访问后 2 个参数，此时寄存器和调用栈的状态如下：

到此实现 co_makecontext 就比较容易了，主要做的事情是：

入口函数的函数原型为 void (uintptr_t)，只有一个参数，直接将此参数保存到 r0 即可

注：ucontext 中 makecontext 的函数原型为：

void makecontext(ucontext_t *ucp, void (*func)(), int argc, ...);

由于其入口函数可以支持多个 int 参数，参数个数大于 4 时需要进行压栈，因此 ucontext 中实现 makecontext 会比较复杂。不只是 32 位 ARM，大部分架构的调用约定中都有前 N 个参数直接使用寄存器，超过 N 个参数需要压栈的约定。owl.context 将参数个数限制为一个，避免了繁琐的压栈操作，大大降低了实现复杂度。

ARM 架构中，函数返回地址保存在 lr 寄存器，我们可以将 lr 寄存器的值改为某个 stub 函数地址，这样函数执行完毕后将会执行 stub 函数，在 stub 中跳转到 link 执行即可。

co_makecontext 的实现代码如下：

#define R4 0
#define LR 8
#define SP 9
#define FN 10
#define ARG 11

void co_makecontext(co_context_t* ctx,
                    void (*fn)(uintptr_t),
                    uintptr_t arg) {
    uintptr_t stack_top =
        (uintptr_t)ctx->stack.base +
        ctx->stack.size;

    /* ensure the stack 8 byte aligned */
    uintptr_t* sp = (uintptr_t*)(stack_top & -8L);

    ctx->regs[R4] = (uintptr_t)ctx->link;
    ctx->regs[LR] = (uintptr_t)&co_jump_to_link;
    ctx->regs[SP] = (uintptr_t)sp;
    ctx->regs[FN] = (uintptr_t)fn;
    ctx->regs[ARG] = arg;
}

其中 co_jump_to_link 则是上面提到的 stub 函数，需要用汇编实现：

/* void co_jump_to_link(); */
.globl co_jump_to_link
co_jump_to_link:
    /* when fn(arg) return call co_setcontext(link) */
    movs r0, r4
    bne co_setcontext
    b exit

最新 ctx->regs 的内存布局如下（与之前版本相比，新增了 fn 和 arg 字段）：

co_makecontext 的实现其实很简单，只需要设置 （r4、lr、sp、fn、arg） 即可，其中 r4 用于存放 link。因为是全新的调用栈 （r5-r11、s16-s31） 的值并不重要。

还记得之前 co_setcontext、co_setcontext 的实现吗？之前的版本并没有处理 co_makecontext 的情况，因此需要稍做修改：

最终的实现代码：

/* int co_getcontext(co_context_t* ctx); */
.globl co_getcontext
co_getcontext:
    /* r1 = sp, r2 = fn, r3 = arg */
    mov r1, sp
    mov r2, #0
    mov r3, #0
    /* save r4-r11, lr, sp to regs[0-9] */
    stmia r0!, { r4-r11, lr }
    stmia r0!, { r1-r3 }

    /* save s16-s31 to regs[16-31] */
    add r0, r0, #16
    vstmia r0, { s16-s31 }

    /* return 0 */
    mov r0, #0
    mov pc, lr

/* void co_setcontext(co_context_t* ctx); */
.globl co_setcontext
co_setcontext:
    /* r1 = sp, r2 = fn, r3 = arg */
    /* load r4-r11, lr, sp from regs[0-9] */
    ldmia r0!, { r4-r11, lr }
    ldmia r0!, { r1-r3 }
    mov sp, r1

    /* load s16-s31 from regs[16-31] */
    add r0, r0, #16
    vldmia r0, { s16-s31 }

    /* call fn(arg) if fn != 0 */
    cmp r2, #0
    bne .cofunc

    /* make co_getcontext() return 1 */
    mov r0, #1
    mov pc, lr

.cofunc:
    /* call fn(arg) */
    mov r0, r3
    mov pc, r2

总结

理解了 owl.context 在 32 位 ARM 架构下的实现原理，要支持其它架构也就不难了，套路都类似，只需要熟悉每一种 CPU 架构的常用指令集和调用约定，最终就能实现一个支持全平台全架构的 owl.context 库。当然，在具体实现过程中会有很多坑，如：

由于篇幅原因，就此打住，以后再找机会分享。
