App extension实战-Personal VPN连接并捕获packet
原文出处：App extension实战-Personal VPN连接并捕获packet
本例需求 : iOS建立简单的VPN连接并成功拦截IP数据包pakcet.
建议：建议阅读本文前先仔细阅读并理解下App extension原理，有助于在项目中解决很多问题。App extension总结
注意：Personal-VPN功能是苹果开发者账号才有权限开启，所以如果没有开发者账号次Demo无法运行
本Demo中已经测试可以通过，只需要下载Demo并按照Demo中所说提供两个合法的bundle id即可运行。
GitHub地址(附代码) :XDXVPNExtensionDemo
简书地址 : XDXVPNExtensionDemo
博客地址 : XDXVPNExtensionDemo
掘金地址 :XDXVPNExtensionDemo
一. App extension 定义及工作原理
1. App extension, 更多请了解Appextension总结
定义：App Extension 可以让开发者们拓展自定义的功能和内容到应用程序之外，并在用户与其他应用程序或系统交互时提供给用户。

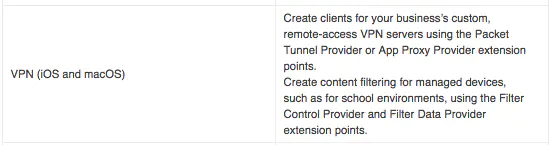

苹果定义了很多种app extension, 每一种不同功能的app extension 称为extension point,其中我们要学习的VPN Extension就是一种extension point。
二. VPN extension 简介
1. 背景

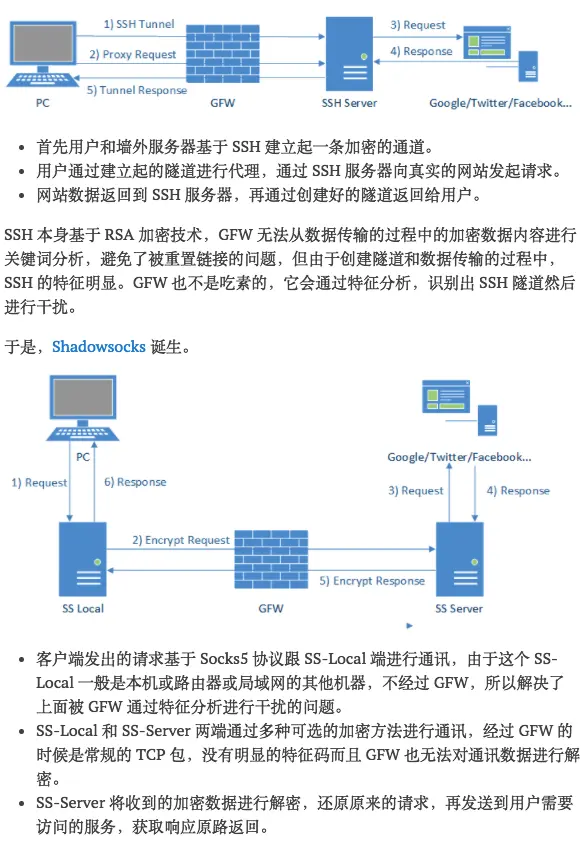

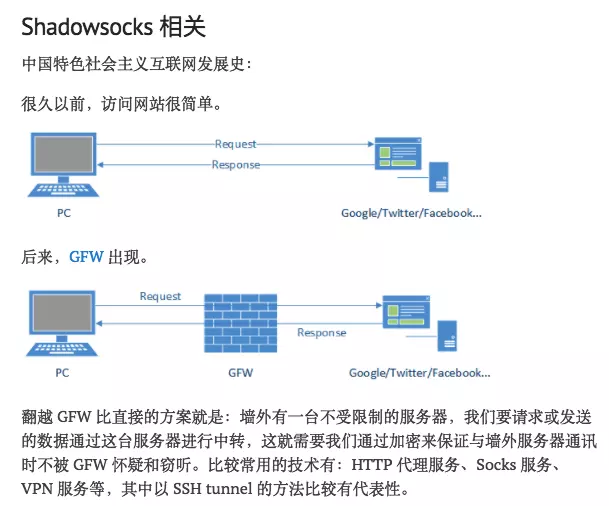

我们先来简单了解一下国内墙的原理
2. 定义
苹果提供的VPN Extension可以帮助我们配置VPN通道，自定义和拓展核心网络功能。
苹果官方文档中定义如下
3.使用框架
NetworkExtension ：包含在iOS和macOS中用于自定义和拓展核心网络功能的API集合。
其中我们要讲的是NetworkExtension框架中的Personal VPN服务。
- Personal VPN
NEVPNManager API提供给我们去创建和管理个人VPN的配置。它通常用来向用户提供服务确保用户安全的上网，例如使用公共场所的wifi。
4. 核心API
- NETunnelProviderManager 和 NEPacketTunnelProvider
在 iOS 9 中，开发者可以用 NETunnelProvider 扩展核心网络层，从而实现非标准化的私密VPN技术。最重要的两个类是 NETunnelProviderManager 和 NEPacketTunnelProvider。
二. VPN extension 创建步骤

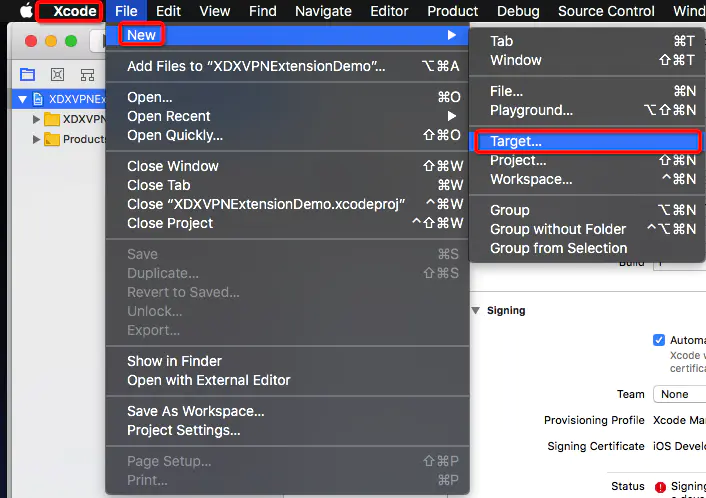

1. 新建Target
在已经创建好的项目中新建Target
- Target : 指定了应用程序中构建product的设置信息和文件,即包含App extension point的代码集合。
Xcode会为每一种extension point提供一个模板，每种模板里会提供特定的源文件(源文件中会包含一些示例代码)和设置信息，build这个target将会生成一个指定的二进制文件被添加到app’s bundle中。
在弹出列表中选择Packet Tunnel Provider,注意在最新的Xcode中该模板已经被取消，需要我们手动下载，安装好后重启Xcode即可，这里提供下载链接链接:
https://pan.baidu.com/s/1V3xIljdRedmqGyp5QSwbTA
密码: ne8x
选择好后我们可以看到我们项目中的变化如下：
我们的项目中增加了对Target的配置，左侧项目工程文件中增加了系统为我们自动生成的模板，注意如果在新建Target时选择的是Ojective-C语言模板中有一处错误信息，因为与我们要实现的并无关联，模板中代码我们均不使用，忽略即可。
2. 删除模板中多余代码
由于我们这里只演示简单的建立连接的过程，所以模板中生成的很多代码使用不到，我们只需要留下如下代码。
- (void)startTunnelWithOptions:(NSDictionary *)options completionHandler:(void (^)(NSError *))completionHandler
{
}
- (void)stopTunnelWithReason:(NEProviderStopReason)reason completionHandler:(void (^)(void))completionHandler
{
// Add code here to start the process of stopping the tunnel
[self.connection cancel];
completionHandler();
}
在这里我们需要建立和断开连接的回调即可。此时Build通过。
3. 配置VPN所需信息
3-1. 配置签名信息，开启权限
Personal-VPN功能是苹果开发者账号才有权限开启，所以如果没有开发者账号此Demo无法运行。

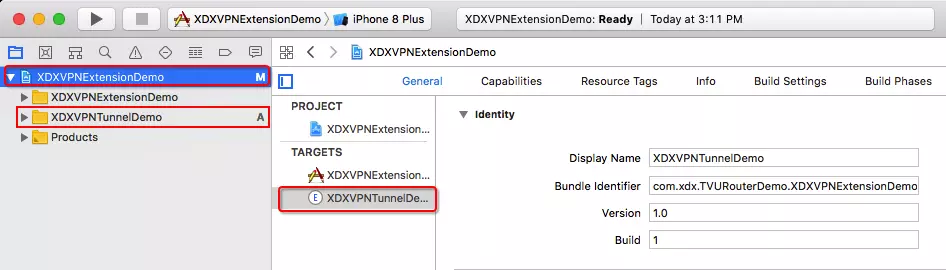

Bundle Identifier不可随意写，需要按照规范com.xxx.xxx形式来书写，否则Build会出错
因为vpn extension并不是一个独立的app,所以创建target时前缀必须为主app的前缀再.extensionName.
主app Bundle Identifier : com.xdx.XDXRouterDemo.XDXVPNExtensionDemo
extension Bundle Identifier : com.xdx.XDXRouterDemo.XDXVPNExtensionDemo.XDXVPNTunnelDemo
3-2 开启权限

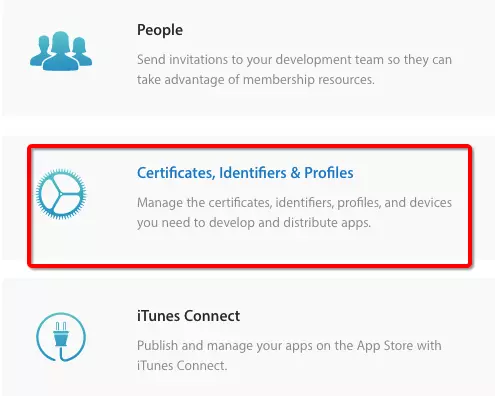

因为personal vpn权限较高，不能直接在Xcode中打开，所以我们需要先登录苹果开发者中心
需要手动为主工程的target和vpn的target创建父子App ID。创建APP ID的方法网上较多，不再说明。
在创建APP ID时打开Service 中的 Network Extensions 和 Personal VPN两个功能。对于已经创建好的APP ID需要在编辑中增加这两个Service。
注意：主target和extension target 对应的app id中都需要打开这两个权限。
- 创建好APP ID后需要继续创建Profile文件，如果是已经存在的app id中增加了这两项服务后需要重新激活配置文件Profile。
3-3 在Xcode中配置VPN
- 在两个Target中选择正确的Profile。（前提是在3-2中正确配置了APP ID并开启了对应两项服务）由于我们只是测试，所以这里只配置了开发证书.

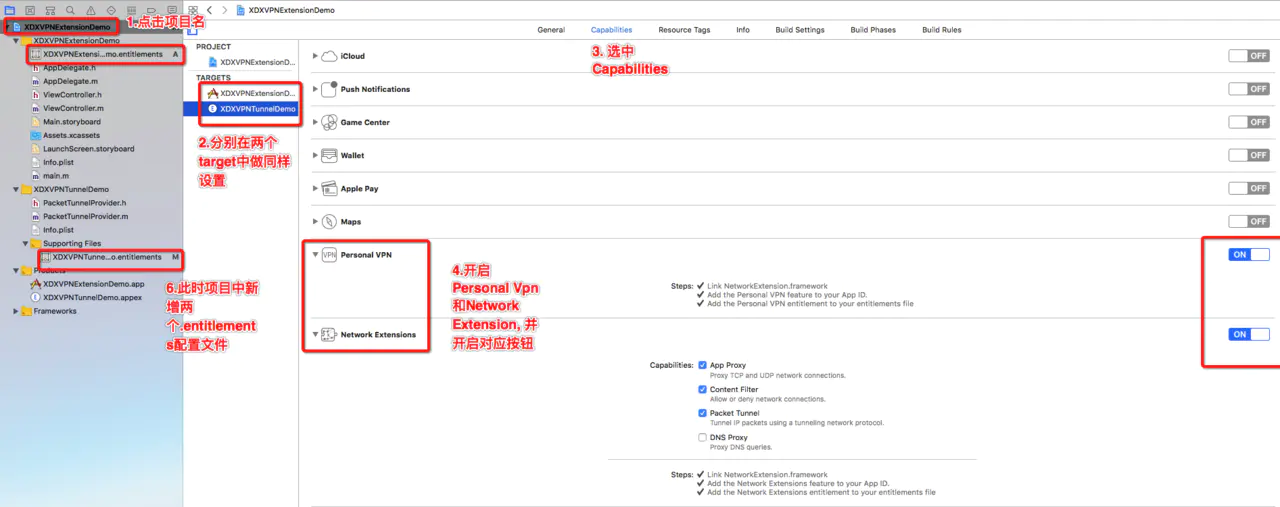

在Capabilities中开启Personal VPN 和 Network Extension（同时如图勾选前三项），然后你的两个Target项目文件中会新增两个.entitlements结尾的配置文件。
4. 实现步骤

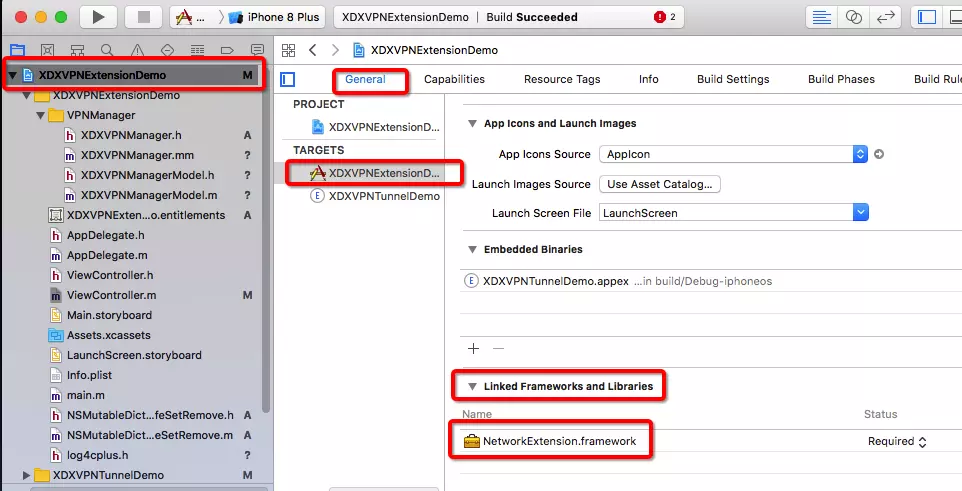

4-1 导入必需框架
在项目中导入NetworkExtension.framework框架
之后在主控制器导入#import <NetworkExtension/NetworkExtension.h>
4-1 初始化并配置NETunnelProviderManager对象
- NETunnelProviderManager ：配置并控制由Tunnel Provider app extension提供的VPN 连接。
可以理解为建立VPN连接前负责配置基本参数信息保存设置到系统(即一般vpn app中都会在第一次打开时授权并保存到系统的VPN设置中)
- 包含Packet Tunnel Provider extension的containing app使用NETunnelProviderManager去创建和管理使用自定义协议配置VPN。
注意：配置好的NETunnelProviderManager对象仅在系统设置中起展示作用，或者说这里的设置并不真正生效，真正生效的设置在app extension target中，如果为了保持一致，如果仅仅测试，配置信息可以随便填写（但target bundle id必须为项目target真实的ID），如果为了与vpn真正配置保持一致，可填写正确地址。
知识点，了解可跳过
知识点 1. 区别
NETunnelProviderManager类继承了 NEVPNManager大多数基本的功能，主要的区别如下：
- protocolConfiguration 属性只有 NETunnelProviderProtocol类才能设置
- connection这个只读属性只能通过 NETunnelProviderSession这个类设置。
每个NETunnelProviderManager实例对应一个VPN配置被存储在 Network Extension偏好设置中。可以创建多个NETunnelProviderManager实例来管理多个VPN配置的。
使用NETunnelProviderManager创建的VPN配置被归属为常规企业VPN配置(而不是由NEVPNManager创建的个人VPN)。一次只能在系统启用一个VPN配置。如果同时在系统中激活个人VPN和企业VPN,企业VPN优先使用。
知识点 2. 将网络数据路由到VPN两种方式
- IP 地址
这是默认的路由方式。IP通道通过Packet Tunnel Provider extension被标记在VPN通道完全被建立。
- By source application (Per-App VPN)
Per-App VPN 应用程序规则同时用于路由规则和VPN需求规则。这与基于路由的IP地址形成鲜明的对比，当onDemandEnabled属性被设置成true并且app匹配he Per-App VPN规则试图通过网络进行通信，VPN将自动开始。
4-2 初始化NETunnelProviderManager对象
- 设置NETunnelProviderManager所需的各个参数的值
在本例中利用各个参数的值均用模型实现，在主控制器直接调用以下即可
注意
- TunnelBundleId 需要传入VPN Extension Target 的BundleID
- serverAddress:即在手机设置的VPN中显示的VPN地址
- 其余参数根据真实情况填写，如果只是测试即可直接用以下参数(或设置其他参数也可)
- 以下参数只是在系统设置中VPN设置里显示的参数，真正设置网络参数在VPN Target项目中重新设置。
[model configureInfoWithTunnelBundleId:@"com.xxx.xxx.xxxx"
serverAddress:@"10.10.10.1"
serverPort:@"54345"
mtu:@"1400"
ip:@"10.8.0.2"
subnet:@"255.255.255.0"
dns:@"8.8.8.8,8.4.4.4"];
而在封装管理NETunnelProviderManager对象真正起作用的是如下代码
- (void)applyVpnConfiguration {
[NETunnelProviderManager loadAllFromPreferencesWithCompletionHandler:^(NSArray<NETunnelProviderManager *> * _Nullable managers, NSError * _Nullable error) {
if (managers.count > 0) {
self.vpnManager = managers[0];
log4cplus_error("XDXVPNManager", "The vpn already configured. We will use it.");
return;
}else {
log4cplus_error("XDXVPNManager", "The vpn config is NULL, we will config it later.");
}
[self.vpnManager loadFromPreferencesWithCompletionHandler:^(NSError * _Nullable error) {
if (error != 0) {
const char *errorInfo = [NSString stringWithFormat:@"%@",error].UTF8String;
log4cplus_error("XDXVPNManager", "applyVpnConfiguration loadFromPreferencesWithCompletionHandler Failed - %s !",errorInfo);
return;
}
NETunnelProviderProtocol *protocol = [[NETunnelProviderProtocol alloc] init];
protocol.providerBundleIdentifier = self.vpnConfigurationModel.tunnelBundleId;
NSMutableDictionary *configInfo = [NSMutableDictionary dictionary];
[configInfo safeSetObject:self.vpnConfigurationModel.serverPort forKey:@"port"];
[configInfo safeSetObject:self.vpnConfigurationModel.serverAddress forKey:@"server"];
[configInfo safeSetObject:self.vpnConfigurationModel.ip forKey:@"ip"];
[configInfo safeSetObject:self.vpnConfigurationModel.subnet forKey:@"subnet"];
[configInfo safeSetObject:self.vpnConfigurationModel.mtu forKey:@"mtu"];
[configInfo safeSetObject:self.vpnConfigurationModel.dns forKey:@"dns"];
protocol.providerConfiguration = configInfo;
protocol.serverAddress = self.vpnConfigurationModel.serverAddress;
self.vpnManager.protocolConfiguration = protocol;
self.vpnManager.localizedDescription = @"NEPacketTunnelVPNDemoConfig";
[self.vpnManager setEnabled:YES];
[self.vpnManager saveToPreferencesWithCompletionHandler:^(NSError * _Nullable error) {
if (error != 0) {
const char *errorInfo = [NSString stringWithFormat:@"%@",error].UTF8String;
log4cplus_error("XDXVPNManager", "applyVpnConfiguration saveToPreferencesWithCompletionHandler Failed - %s !",errorInfo);
}else {
[self applyVpnConfiguration];
log4cplus_info("XDXVPNManager", "Save vpn configuration successfully !");
}
}];
}];
}];
}
以上代码通过NETunnelProviderManager的类方法+(void)loadAllFromPreferencesWithCompletionHandler:(void (^)(NSArray<NETunnelProviderManager *> * __nullable managers, NSError *__nullable error))completionHandler实现
- 如果是第一次配置VPN,VPN的设置未保存在系统中，所以上述代码managers.count读取结果应该为0，需要我们做如上设置，第一次设置成功后，VPN的配置信息会保存在设置信息里，所以以后无需重复设置，只需要读取到就好。
- 注意，第一次配置时需要手机授权，如果拒绝则无法继续进行。
//此函数异步读取调用所有app创建且先前保存在本地的NETunnelProvider配置信息，并将它们在回调中以一个存放NETunnelProvider对象的数组的形式返回。
+ (void)loadAllFromPreferencesWithCompletionHandler:(void (^)(NSArray<NETunnelProviderManager *> * __nullable managers, NSError * __nullable error))completionHandler
//该函数从调用者的VPN设置中加载当前VPN配置
- (void)loadFromPreferencesWithCompletionHandler:(void (^)(NSError * __nullable error))completionHandler；
然后将存入模型的所有参数放入一个字典，并存入NETunnelProviderProtocol对象的providerConfiguration中，该字典在tunnel建立成功后会传递给NETunnelProviders对象。最后将配置好的NETunnelProviderProtocol对象赋值给NETunnelProviderManager对象的protocolConfiguration即可。
//调用此方法用来保存上述配置好的VPN到本机设备的VPN设置中。
- (void)saveToPreferencesWithCompletionHandler:(nullable void (^)(NSError * __nullable error))completionHandler;
//调用此函数会使用NEVPNConnection对象当前VPN配置来建立VPN连接。返回YES表示成功。
[self.vpnManager.connection startVPNTunnelAndReturnError:&error];
- (BOOL)startVPNTunnelAndReturnError:(NSError **)error;
//调用此函数会关闭当前建立的VPN连接。
[self.vpnManager.connection stopVPNTunnel];
- (void)stopVPNTunnel;
4-3. 主控制器启动VPN
在viewDidLoad中完成初始化操作
- 初始化模型即根据实际情况对各个网络参数赋值(注意TunnelBundleId为本项目VPN Extension的BundleID)
- 对XDXVPNManager进行初始化配置模型，设置代理。
- 注册通知(NEVPNStatusDidChangeNotification)，监听VPN状态变化
在
- (void)vpnDidChange:(NSNotification *)notification方法中根据VPN的状态动态改变按钮状态点击按钮实现开启/关闭VPN连接
4-4.在PacketTunnelProvider回调中完成剩余工作
- 当我们在主控器调用开启VPN连接后，会进入VPN Target项目中PacketTunnelProvider文件的下述方法中
//当一个新的通道被建立会会调用此函数。我们必须通过重写该类来完成建立连接。
@param : options - 在主控制调用开启VPN连接时传入的字典，可空。
@param : completionHandler - 在该方法彻底完成时必须调用这个Block。如果不能建立连接要将错误信息传给该block,如果成功建立连接则只需将nil传给该Block.
- (void)startTunnelWithOptions:(nullable NSDictionary<NSString *,NSObject *> *)options completionHandler:(void (^)(NSError * __nullable error))completionHandler

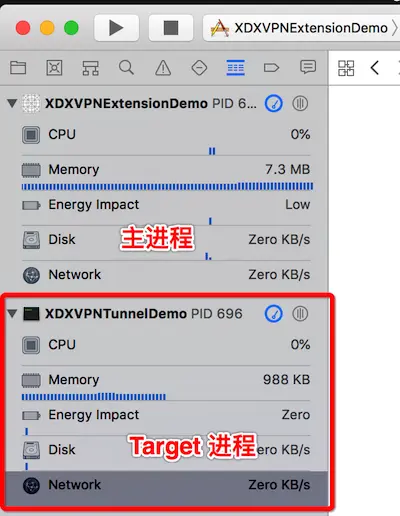

注意：因为此时是处于另一个Target中，在手机相当于另一条进程，因此我们无法直接在控制台看到任何我们打印的log信息，这里我使用log4cplus则可以在我们的终端中来截获debug信息。如果你的本机装有log4cplus直接使用下面的命令即可获取信息，若未装则可以在github里直接搜索log4cplusmac版直接运行，也可以在log4cplus mac版的控制台里过滤关键字得到debug信息。
$ deviceconsole |grep XDXVPNManager
#define XDX_NET_MTU 1400
#define XDX_NET_REMOTEADDRESS "192.168.3.14"
#define XDX_NET_SUBNETMASKS "255.255.255.255"
#define XDX_NET_DNS "223.5.5.5"
#define XDX_LOCAL_ADDRESS "127.0.0.1"
#define XDX_NET_TUNNEL_IPADDRESS "10.10.10.10"
- (void)startTunnelWithOptions:(NSDictionary *)options completionHandler:(void (^)(NSError *))completionHandler
{
log4cplus_info("XDXVPNManager", "XDXPacketTunnelManager - Start Tunel !");
NEPacketTunnelNetworkSettings *tunnelNetworkSettings = [[NEPacketTunnelNetworkSettings alloc] initWithTunnelRemoteAddress:@XDX_NET_REMOTEADDRESS];
tunnelNetworkSettings.MTU = [NSNumber numberWithInteger:XDX_NET_MTU];
tunnelNetworkSettings.IPv4Settings = [[NEIPv4Settings alloc] initWithAddresses:[NSArray arrayWithObjects:@XDX_NET_TUNNEL_IPADDRESS, nil] subnetMasks:[NSArray arrayWithObjects:@XDX_NET_SUBNETMASKS, nil]];
tunnelNetworkSettings.IPv4Settings.includedRoutes = @[[NEIPv4Route defaultRoute]];
NEIPv4Settings *excludeRoute = [[NEIPv4Settings alloc] initWithAddresses:[NSArray arrayWithObjects:@"10.10.10.11", nil] subnetMasks:[NSArray arrayWithObjects:@XDX_NET_SUBNETMASKS, nil]];
tunnelNetworkSettings.IPv4Settings.excludedRoutes = @[excludeRoute];
[self setTunnelNetworkSettings:tunnelNetworkSettings completionHandler:^(NSError * _Nullable error) {
if (error == nil) {
log4cplus_info("XDXVPNManager", "XDXPacketTunnelManager - Start Tunel Success !");
completionHandler(nil);
}else {
log4cplus_error("XDXVPNManager", "XDXPacketTunnelManager - Start Tunel Failed - %s !",error.debugDescription.UTF8String);
completionHandler(error);
return;
}
}];
[self.packetFlow readPacketsWithCompletionHandler:^(NSArray<NSData *> * _Nonnull packets, NSArray<NSNumber *> * _Nonnull protocols) {
log4cplus_debug("XDXVPNManager", "XDXPacketTunnelManager - Read Packet !");
[packets enumerateObjectsUsingBlock:^(NSData * _Nonnull obj, NSUInteger idx, BOOL * _Nonnull stop) {
NSString *packetStr = [NSString stringWithFormat:@"%@",obj];
log4cplus_debug("XDXVPNManager", "XDXPacketTunnelManager - Read Packet - %s !",packetStr.UTF8String);
}];
}];
}
当你上述的每一步都正确配置，并在主控器中调用-startVPNTunnelAndReturnError方法时，紧接着会在vpntarget中调用以上回调，我们需要在此回调中建立tunnel并配置我们需要的各种网络设置，最后在调用-(void)setTunnelNetworkSettings回调中调用completionHandler(nil);来建立vpn连接。
注意，在设置网络参数成功后必须显式调用completionHandler(nil)才能正常建立连接(官方API要求)，如果设置网络参数出错则将错误信息传入completionHandler(error),否则无法正常建立连接。
这里是真正设置vpn tunnel 网络参数的地方，主控制器中设置的仅为系统vpn设置中的展示名称
- 首先新建一个NEPacketTunnelNetworkSettings对象，此对象是用来设置并建立vpn tunnel初始化对象时提供的RemoteAddress即为我们要建立连接的远程服务器的地址，注意如果是域名需要手动解析为IP地址再传入。下面提供了方法可转换。
- MTU:最大传输单元,即每个packet最大的容量
- includedRoutes：即vpn tunnel需要拦截包的地址，如果全部拦截则设置[NEIPv4Route defaultRoute]，也可以指定部分需要拦截的地址
- excludeRoute ： 设置不拦截哪些包的地址，默认不会拦截tunnel本身地址发出去的包。
- 最后调用
- (void)setTunnelNetworkSettings，在回调若成功直接调用completionHandler(nil);来建立vpn连接。
#include <netinet/in.h>
#include <netdb.h>
#include <arpa/inet.h>
// 域名转换IP
- (NSString *)queryIpWithDomain:(NSString *)domain {
struct hostent *hs;
struct sockaddr_in server;
if ((hs = gethostbyname([domain UTF8String])) != NULL) {
server.sin_addr = *((struct in_addr*)hs->h_addr_list[0]);
return [NSString stringWithUTF8String:inet_ntoa(server.sin_addr)];
}
return nil;
}
复制代码
在调用完setTunnelNetworkSettings后如果回调返回error且我们按照上述所说完成completionHandler(nil);的配置后，vpn成功建立连接，此时我们的app状态栏里也会相应出现vpn的标识，如下图。
- 附加步骤：在VPN Tunndel 中持续读取packet包 因为我们已经成功建立了vpn连接，所以网络数据包我们可以在此回调中截取到
利用NEPacketTunnelProvider对象的packetFlow 完成下面的方法即可。
//从流中读入可用的IP包
- (void)readPakcets {
__weak PacketTunnelProvider *weakSelf = self;
[self.packetFlow readPacketsWithCompletionHandler:^(NSArray<NSData *> * _Nonnull packets, NSArray<NSNumber *> * _Nonnull protocols) {
for (NSData *packet in packets) {
// log4cplus_debug("XDXVPNManager", "Read Packet - %s",[NSString stringWithFormat:@"%@",packet].UTF8String);
__typeof__(self) strongSelf = weakSelf;
// TODO ...
NSLog(@"XDX : read packet - %@",packet);
}
[weakSelf readPakcets];
}];
}
以下为我读到的包

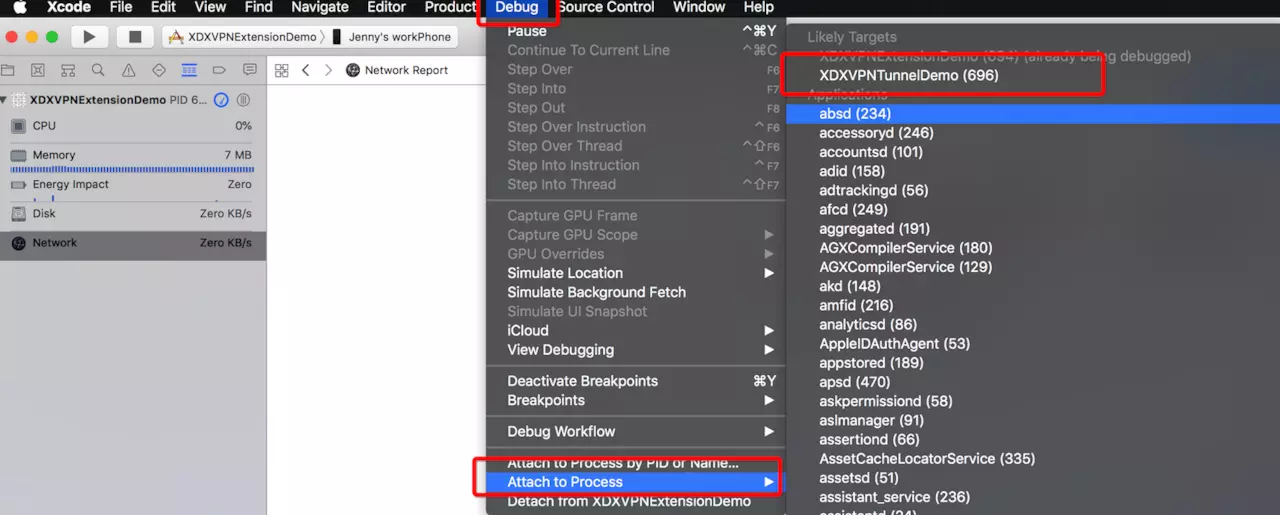

另外如需Debug app extension target可以通过Xcode如下方法
- 停止方法较为简单，不再叙述，详细可在Demo中查阅
